Betrieb
EK1914
19
4.1.3.3
Tragschienenmontage
Montage

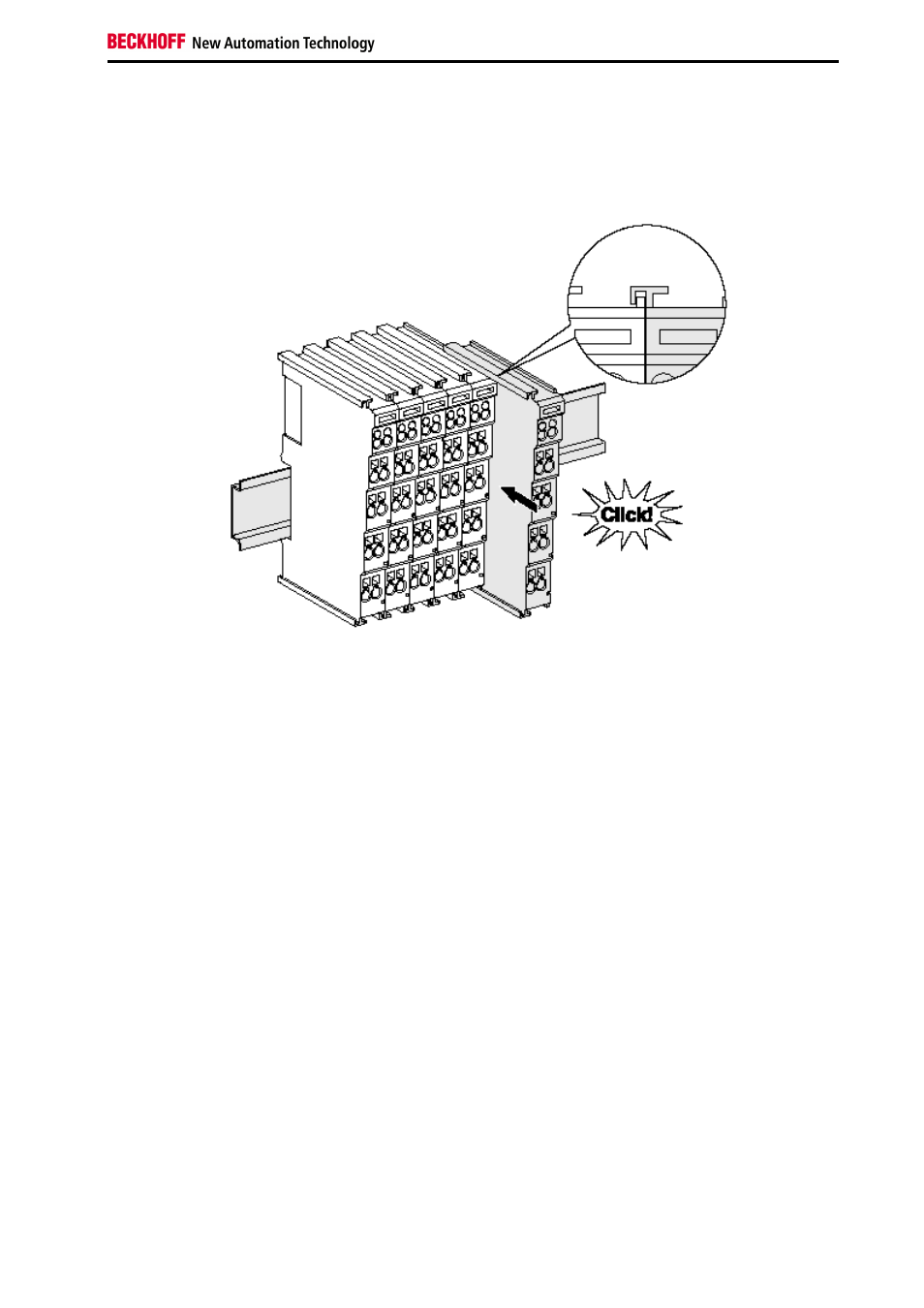

Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen
(nach EN 50022) aufgerastet:
1. Stecken Sie zuerst den Feldbuskoppler auf die Tragschiene.
2.
Auf der rechten Seite des Feldbuskopplers werden nun die Busklemmen angereiht. Stecken
Sie dazu die Komponenten mit Nut und Feder zusammen und schieben Sie die Klemmen
gegen die Tragschiene, bis die Verriegelung hörbar auf der Tragschiene einrastet.
Wenn Sie die Klemmen erst auf die Tragschiene schnappen und dann nebeneinander
schieben ohne das Nut und Feder ineinander greifen, wird keine funktionsfähige Verbindung
hergestellt! Bei richtiger Montage darf kein nennenswerter
Spalt zwischen den Gehäusen zu sehen
sein.
Achten Sie bei der Montage der Busklemmen darauf, dass der Verriegelungsmechanismus der Klemmen
nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät.
