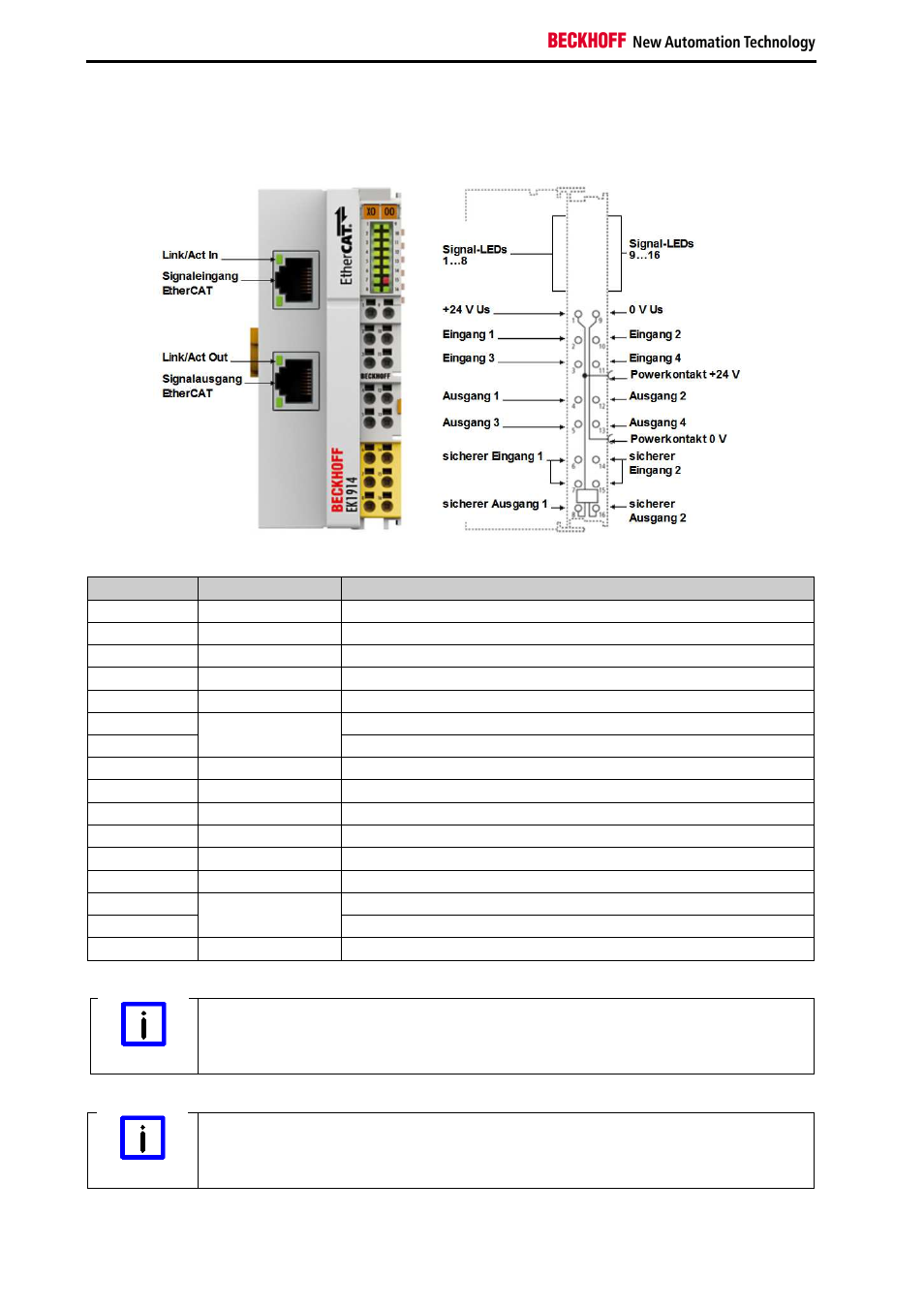

4.1.6 Anschlussbelegung des EK1914
Klemmstelle Signal Beschreibung
1 +24V Versorgungsspannung Us
2 In1 Standard-Eingang 1
3 In3 Standard-Eingang 3
4 Out 1 Standard-Ausgang 1
5 Out 3 Standard-Ausgang 3
6 Safe In1 Taktausgang sicherer Eingang 1
7 Sicherer Eingang 1
8 Safe Out 1 Sicherer Ausgang 1
9 0V Versorgungsspannung Us
10 In2 Standard-Eingang 2
11 In4 Standard-Eingang 4
12 Out 2 Standard-Ausgang 2
13 Out 4 Standard-Ausgang 4
14 Safe In2 Taktausgang sicherer Eingang 2
15 Sicherer Eingang 2
16 Safe Out 2 Sicherer Ausgang 2
Hinweis
Konfigurierbare sichere Eingänge
Die sicheren Eingänge 1 und 2 können wahlweise mit Öffnern oder Schließern belegt
werden. Die entsprechende Auswertung erfolgt in der Sicherheits-SPS.
Hinweis
Testpulse der sicheren Ausgänge
Achten Sie bei der Auswahl der Aktoren darauf, dass die Testpulse des EK1914 nicht
zu einem Schalten des Aktors oder einer Diagnosemeldung des EK1914 führen.
