Schritt 3: Kraftanalyse
Zeichnen Sie ein Motorkraft-Zeit-Diagramm. Die Motorkraft hängt ab von:
• Erforderlichen Beschleunigungs- und Verzögerungskräften.
• Reibungskräften.
• Arbeitskontaktkräften (wenn z.B. Schneidplatten oder Fräser eingesetzt werden).
• Im Falle von senkrechten Anwendungen: die Schwerkraft.
Die Maximalkraft F
max
ist die insgesamt maximale Kraft, Antrieb oder Bremsung. Die Spitzenkraft des Motors
muss dieser angepasst sein. Betrachten Sie den quadratischen Mittelwert der Kraft F
eff
über die Zeit. Diese
Kraft muss unterhalb der stetigen Kraft des Motors liegen.

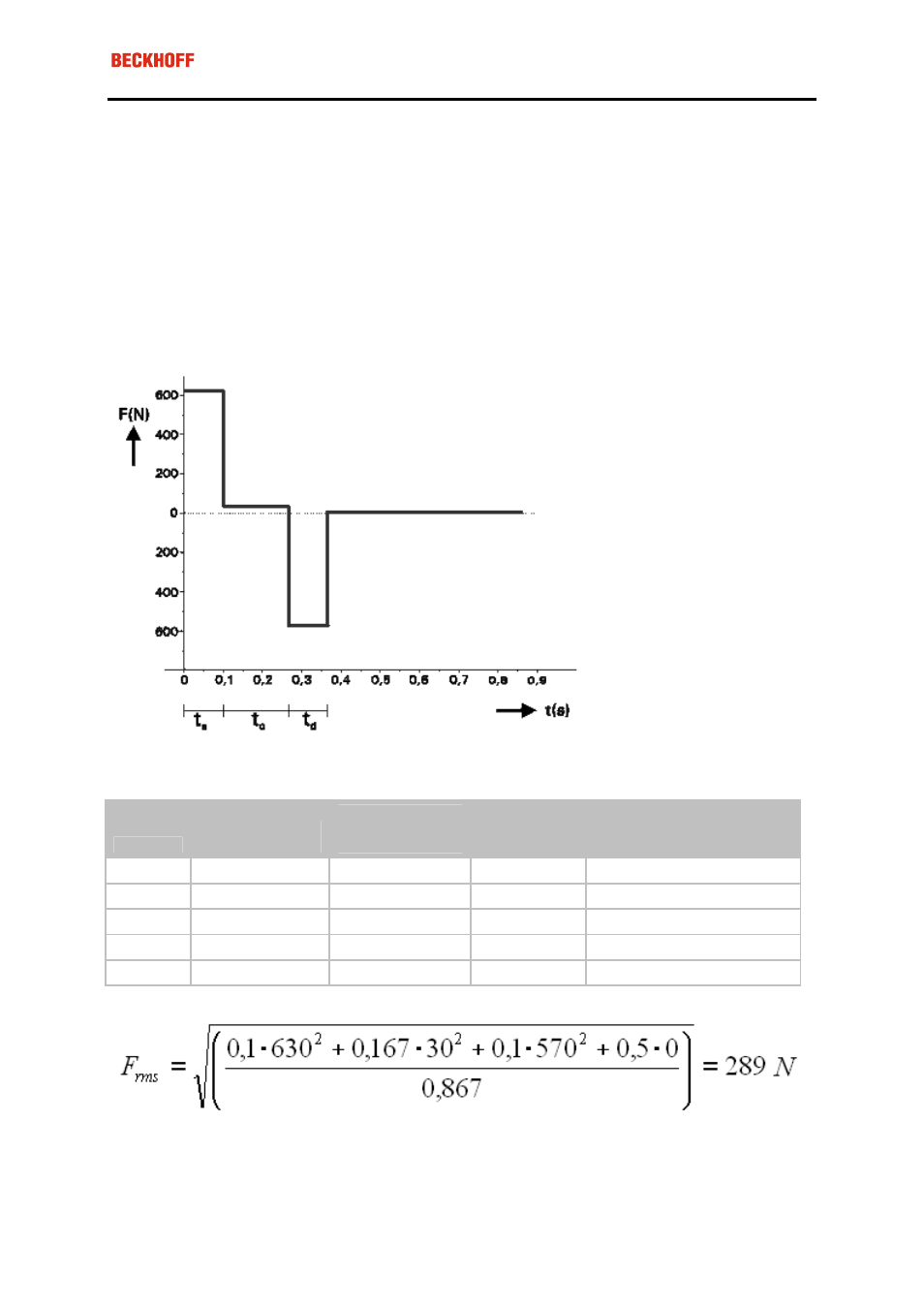

Kraftanalyse im Fallbeispiel: Motorkraft-Zeit-Diagramm:
Im Fallbeispiel erhalten wir folgende Ergebnisse.
Parameter
Beschleunigungs-
phase (t
a
)
Phase bei Höchst-
geschwindigkeit
(t
c
)
Verzögerungs-
phase (t
d
)
Ausregelung und Greiferakti-
onsphase
Dt(s)
0,1
0,167
0,1
0,5
a(m/s²)
30
0
-30
0
F
a,c,d
(N)
600
0
-600
0
F
f
(N)
30
30
30
0
F
tot
(N)
630
30
-570
0
Die mittlere Kraft im Verlauf des Zyklus:
