Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149

38

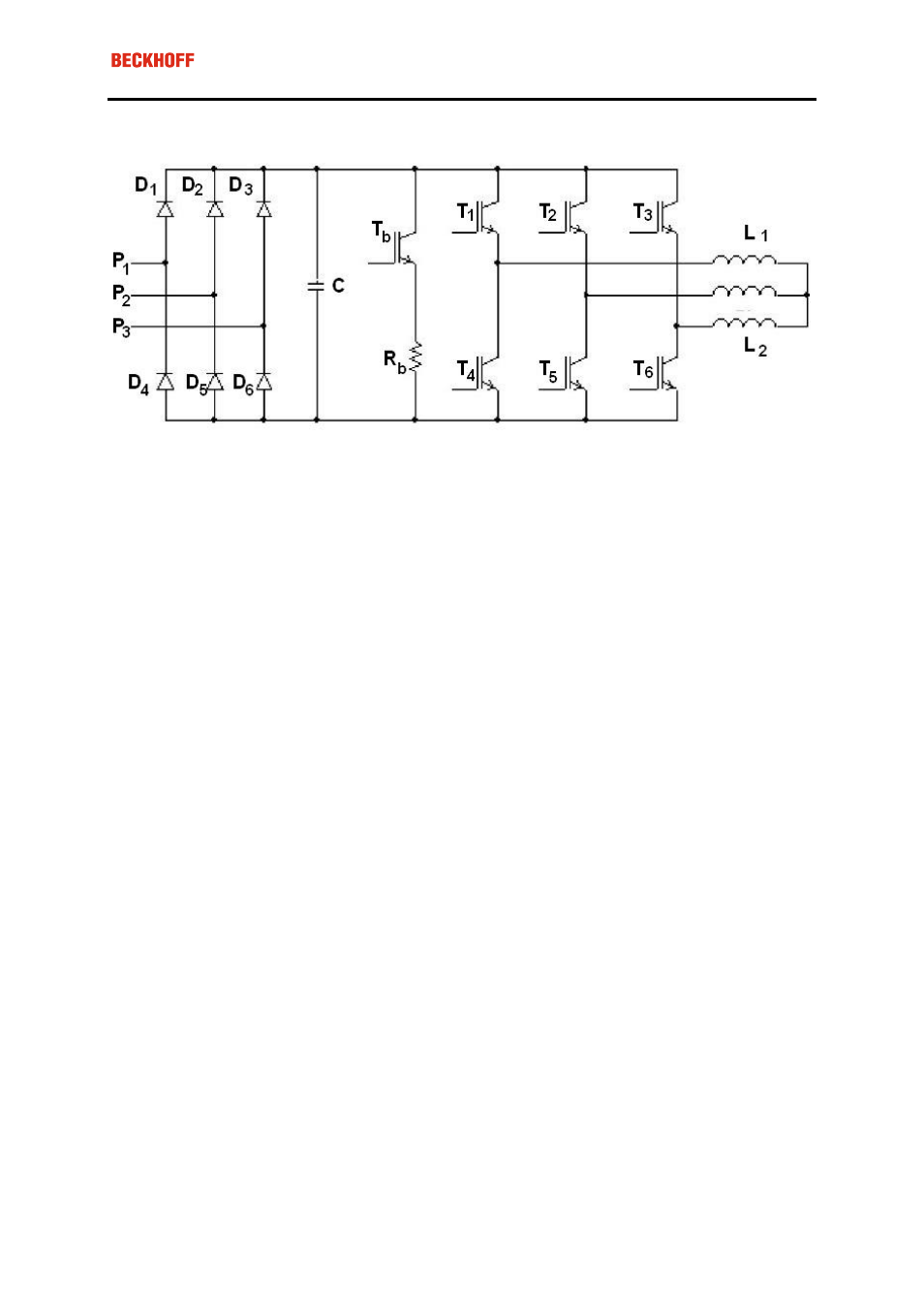

Gleichstrom-Verbindungsschaltplan

P1, P2 und P3: die drei Phasen der Wechselstromversorgung.

• D1 ... D6: diese Dioden sind Teil der Dreiphasendiodenbrücke.

• C: der Gleichstrom-Verbindungskondensator.

• Tb: der Aktivierungstransistor des Bremswiderstands.

• Rb: der Bremswiderstand.

• T1 ... T6: Transistoren der Pulsweitenmodulation-Verstärkerstufe.

• L1, L2 und L3: Die Wicklungen des Motors.
