Das Gerät heben und verschieben
1. Große Schrauben und Versandstützen entfernen. Behalten Sie das Verpackungsmaterial auf
den Verbindungsarmen zu diesem Zeitpunkt bei. Das schützt die Lackierung vor Kratzern beim
Aufbau.
2. Halten Sie die hinteren Abstellstützen fest und heben Sie das Gerät mit je einer Person auf
jeder Seite an.
3. Heben Sie die hinteren Abstellstützen mit der richtigen Hebemethode an, so dass die vorderen
Transporträder über den Boden rollen können.
4. Schieben Sie das Gerät zur vorgesehenen Stelle.
5. Senken Sie hinteren Abstellstützen.

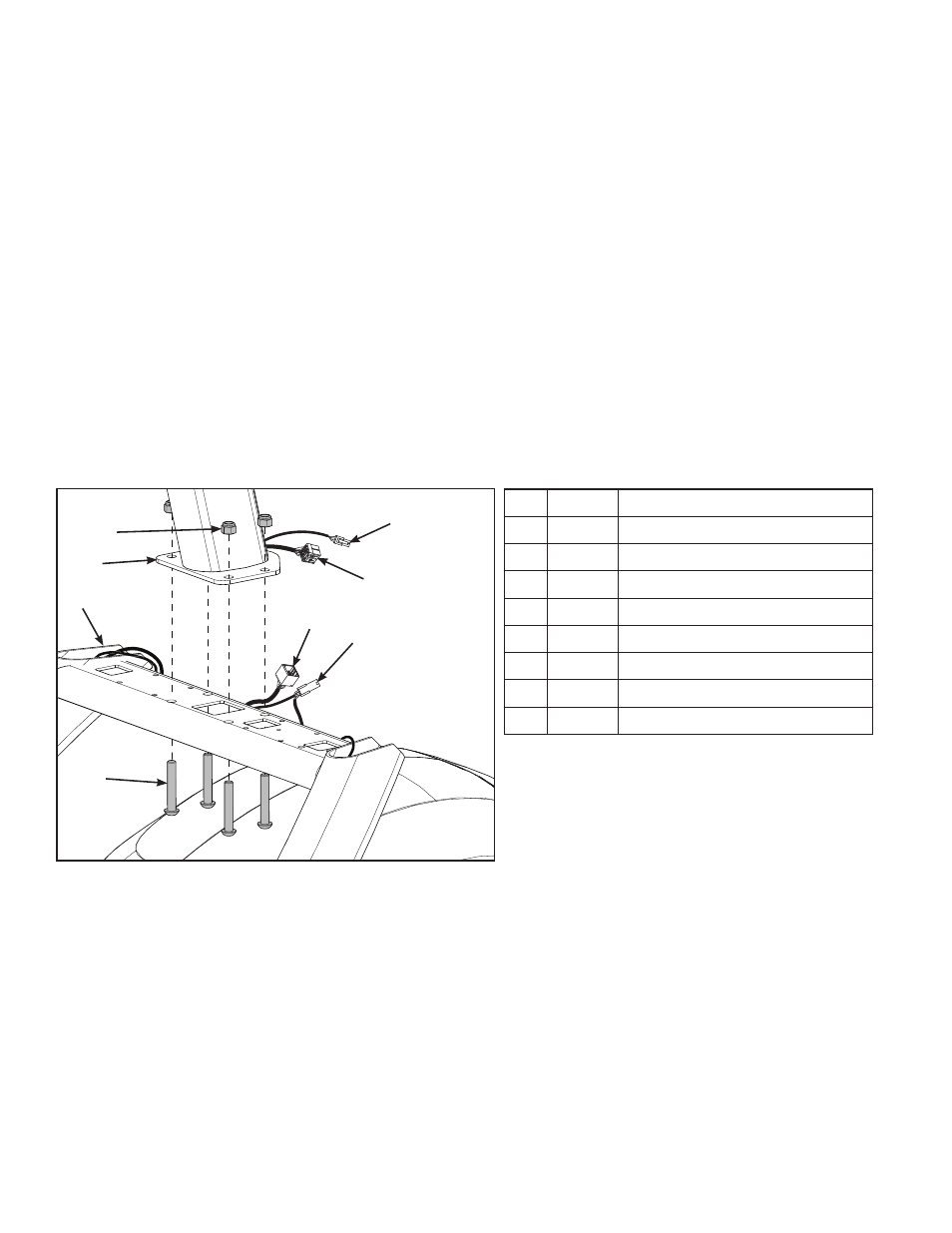

Installieren Sie die Konsolenbauteile
1. Platzieren Sie die Konsole in der richtigen Position auf dem Basisbauteil. Klemmen Sie nicht
die Kabel ein, wenn Sie die Konsole unten ansetzen.
8
5
6
2
1
4
3
7
Artikel Beschreibung
1 19 Klemmmuttern (4)
2 2 Konsolenbauteil
3 1 Basisbauteil
4 17 Schrauben (4)
5 Unteres Herzfrequenzkabel
6 Kabel für obere Anzeige
7 Kabel für untere Anzeige
8 Unteres Herzfrequenzkabel
2. Fügen Sie (von unten) die vier Schrauben in das Basisbauteil und die Konsole ein.
3. Schrauben Sie die vier Klemmmuttern auf die Schrauben per Hand.
4. Ziehen Sie die vier Schrauben und Klemmmuttern mit einem 7/32" Inbusschlüssel und einem
9/16" Gabelschlüssel fest.
5. Schließen Sie das obere Anzeigenkabel an das untere Anzeigenkabel an.
6. Schließen Sie das untere Anzeigenkabel an das untere Herzfrequenzkabel an.
