3. Drücken Sie auf die UP (AUFWÄRTS) und die DOWN (ABWÄRTS) Tasten, um
"UHF"zu wählen.
4. Drücken Sie auf die Enter Taste.
5. Schließen Sie den Kopfhörer an, um die Kanäle während des Setups zu hören.

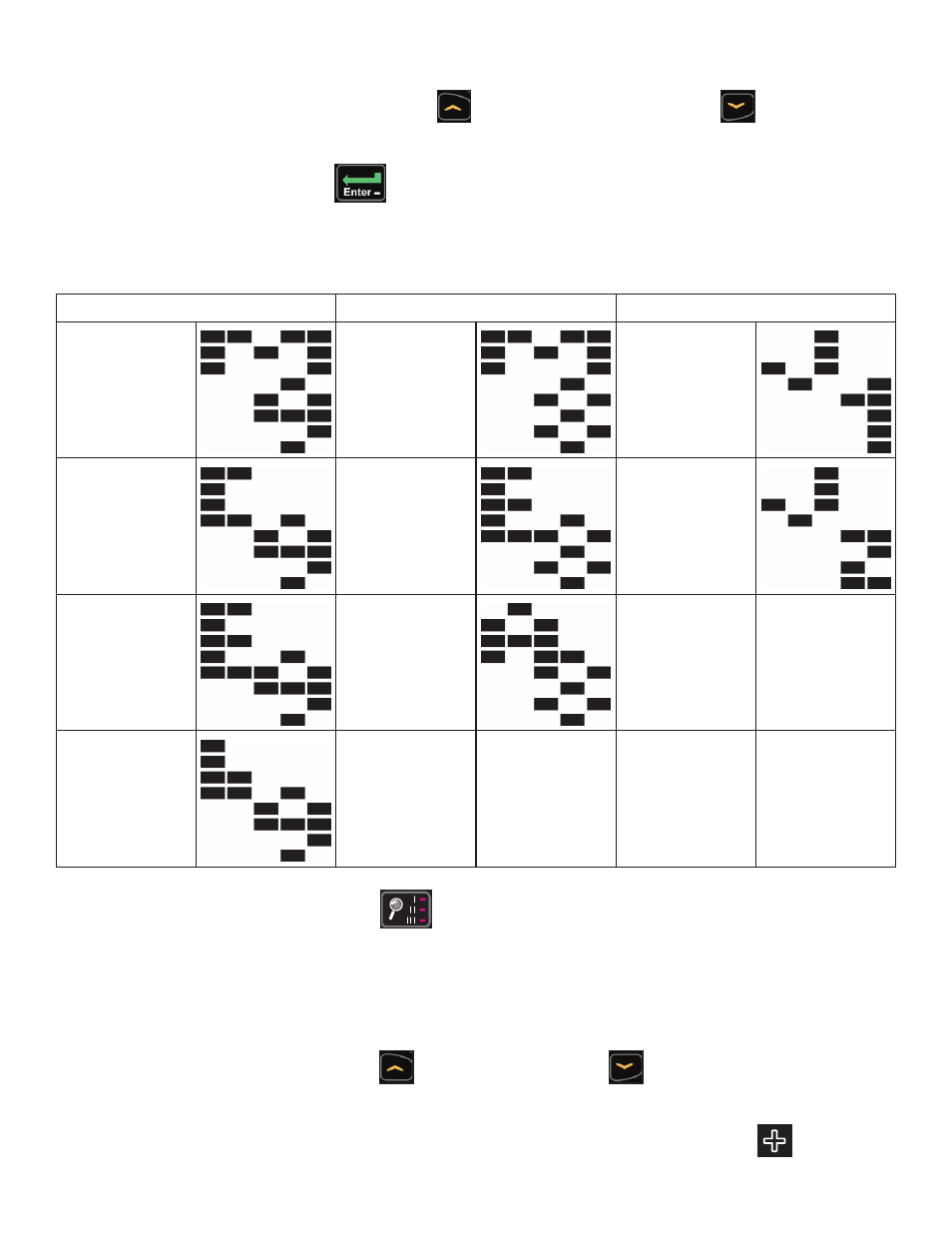

Sendertypanzeige für LED-Konsolen
900 MHz System 863 MHz System 806 MHz System
"M 900" MYE "M 863" MYE "J1 806" Japan
14 Kanäle
"C 900" Cardio
Theater
"E 863" Ener-
cise
"J2 806" Japan
30 Kanäle
"E 900"
Enercise
"A 863"
Audeon
"B 900"
Broadcast
Vision
6. Drücken Sie auf Displayoption
MEMBRANE, HANDSET,
ARC, BIKE, TREADMILL,
ENGLISH
