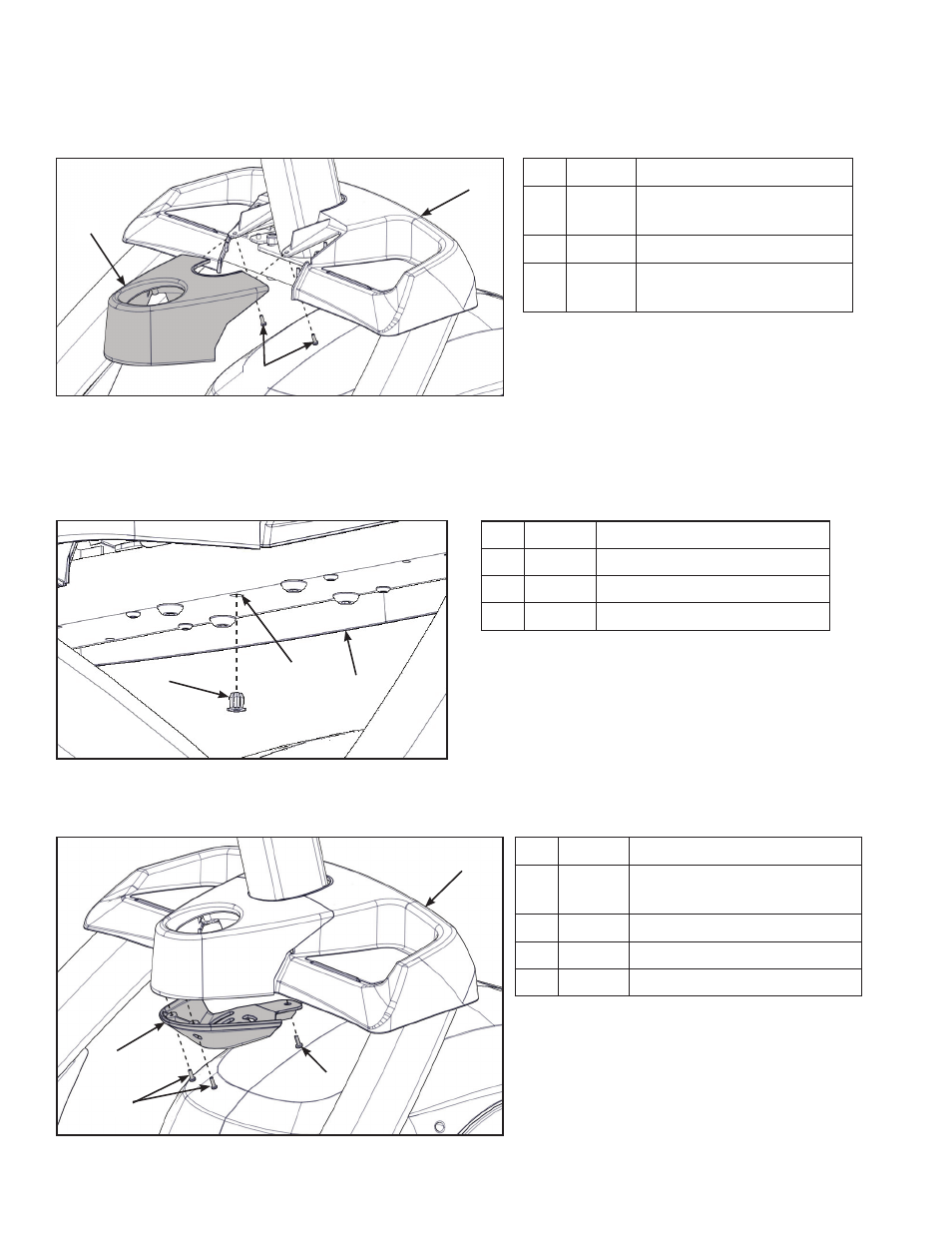

Montieren Sie das Oberteil der Zubehörablage
1. Platzieren Sie das Oberteil der Zubehörablage in der richtigen Position auf dem Basisbauteil.
2
1
3
Artikel Beschreibung
1 5 Oberteil der
Zubehörablage
2 22 Schrauben (2)
3 4 Basis der
Zubehörablage
2. Installieren Sie die zwei Schrauben mit einem kurzen Kreuzschlitzschraubendreher.
Montieren Sie das Unterteil der Zubehörablage
1. Montieren Sie den Augenring im eckigen Loch im Basisbauteil.
2
3
1
Artikel Beschreibung
1 19 Nylonaugenring
2 Eckiges Loch
3 1 Basisbauteil
2. Montieren Sie die Unterseite der Zubehörablage auf der Basis der Zubehörablage mit drei
Schrauben mit Hilfe eines kurzen Kreuschlitzschraubendrehers.
3
4
2
1
Artikel Beschreibung
1 6 Unterseite der
Zubehörablage
2 4 Basis der Zubehörablage
3 21 Schrauben (2)
4 22 Schraube
