Entfernen Sie die linken und rechten Griffbauteile
Die Bauteile für den linken und rechten Griff werden in gedrehten Positionen versendet. Die
Griffbauteile müssen entfernt und um 180 ° gedreht werden, um sie richtig einzustellen und zu
montieren.
Versandposition

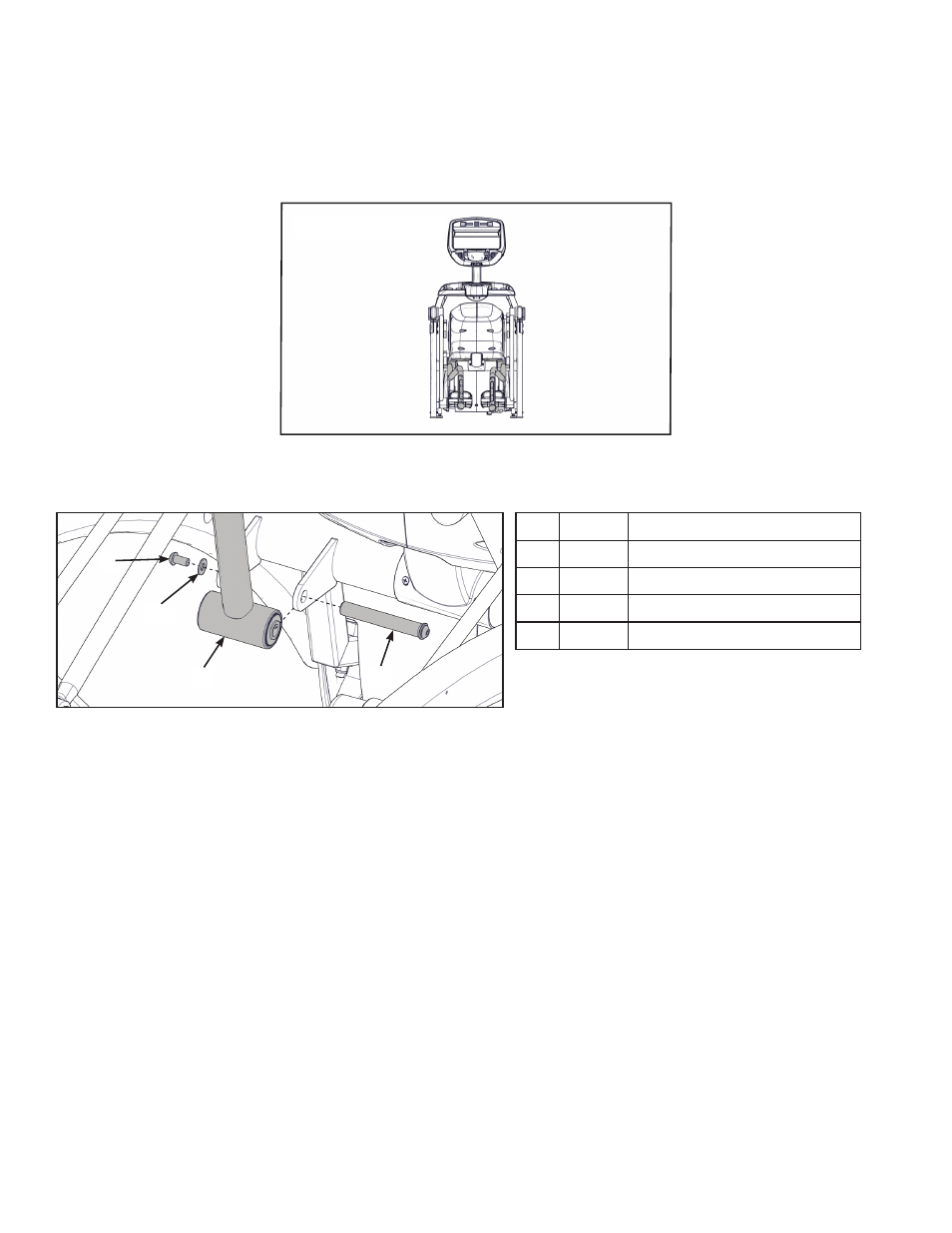

1. Entfernen Sie eine Schraube und eine Beilagscheibe von dem linken Griffbauteil mit Hilfe von
zwei 7/32" Inbusschlüsseln.
3
2
4
1
Artikel Beschreibung
1
Schraube
2
Beilagscheibe
3
Linker Griff
4
Drehzapfenstiftbauteil
2. Schieben Sie das Drehzapfenstiftbauteil heraus und entfernen sie das linke Griffbauteil.
3. Drehen Sie das linke Griffbauteil um 180 °.
4. Tragen Sie Loctite auf die Gewinde im Drehzapfenstift und der Schraube auf.
5. Platzieren das linke Griffbauteil in der richtigen Position, und schieben Sie das
Drehzapfenstiftbauteil zurück an seinen Platz.
6. Montieren Sie Schraube und Beilagscheibe am linken Griffbauteil mit Hilfe von zwei 7/32"
Inbusschlüsseln.
