Cybex 525AT Arc Trainer Benutzerhandbuch
Seite 21
Cybex Benutzerhandbuch
21

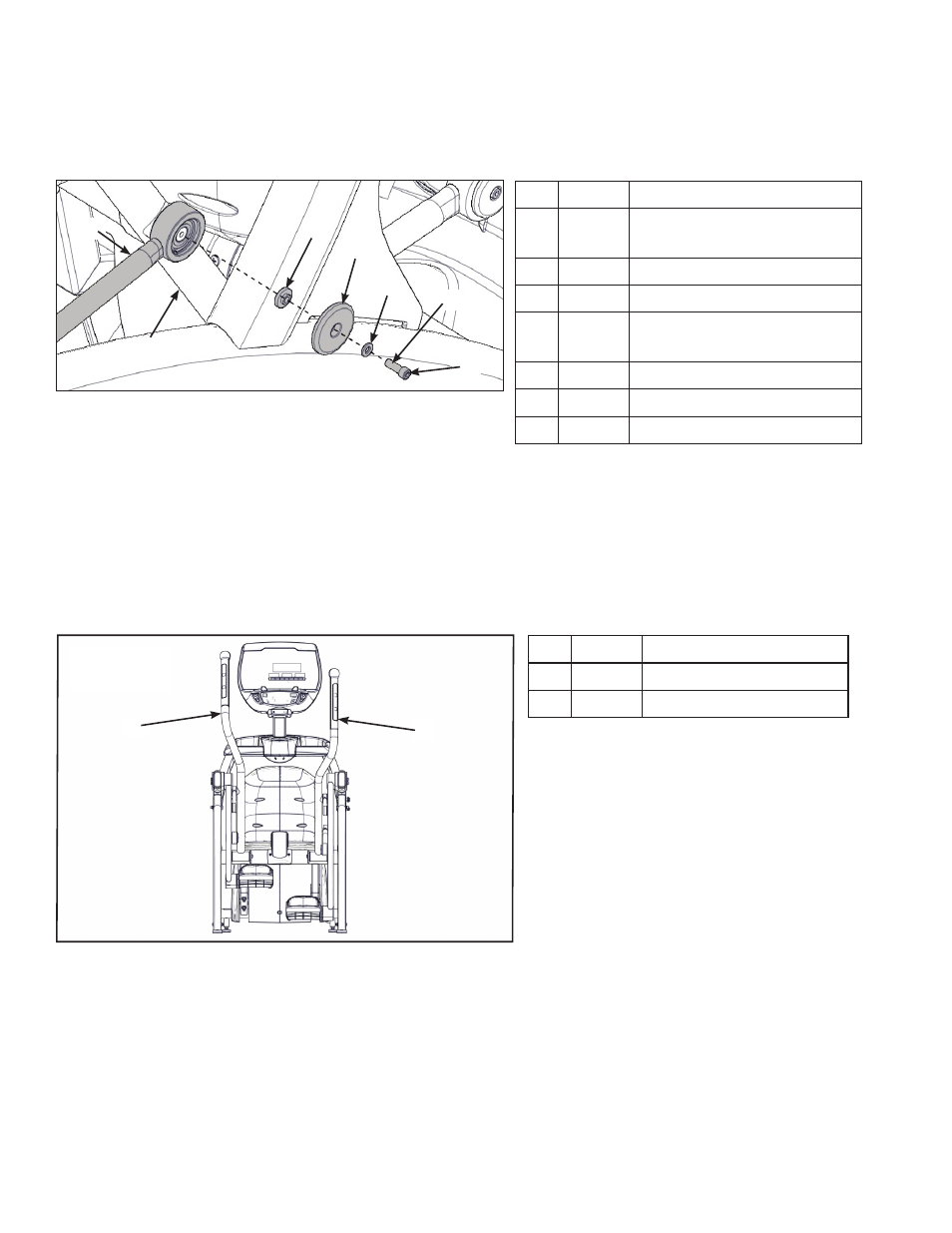

Montieren Sie die linke Verbindungsstange
1. Drehen Sie das rechte Griffbauteil nach oben und schieben Sie die linke Verbindungsstange
auf den linken Arm.
1
4
7
5
2
3
6
Artikel Beschreibung
1
Rechte
Verbindungsstange
2
Rechter Arm
3
14
Flanschabstandhalter
4
25
Abdeckung für
Verbindungsstange
5
20
Beilagscheibe
6
26
Loctite
7
24
Schraube
2. Geben Sie einen Tropfen Loctite auf die Schraube.
3. Montieren Sie die Schraube, Beilagscheibe Abdeckung der Verbindungsstange und den
Flanschabstandhalter mit einem 3/16” Inbusschlüssel.
4. Ziehen Sie die Schraube auf ein Minimum von 90 in/lbs an.
Überprüfen Sie, ob die Griffbauteile jetzt in der korrekten Position montiert sind.
Korrekte
Position
1
2
Artikel Beschreibung
1
Linkes Griffbauteil
2
Rechtes Griffbauteil
