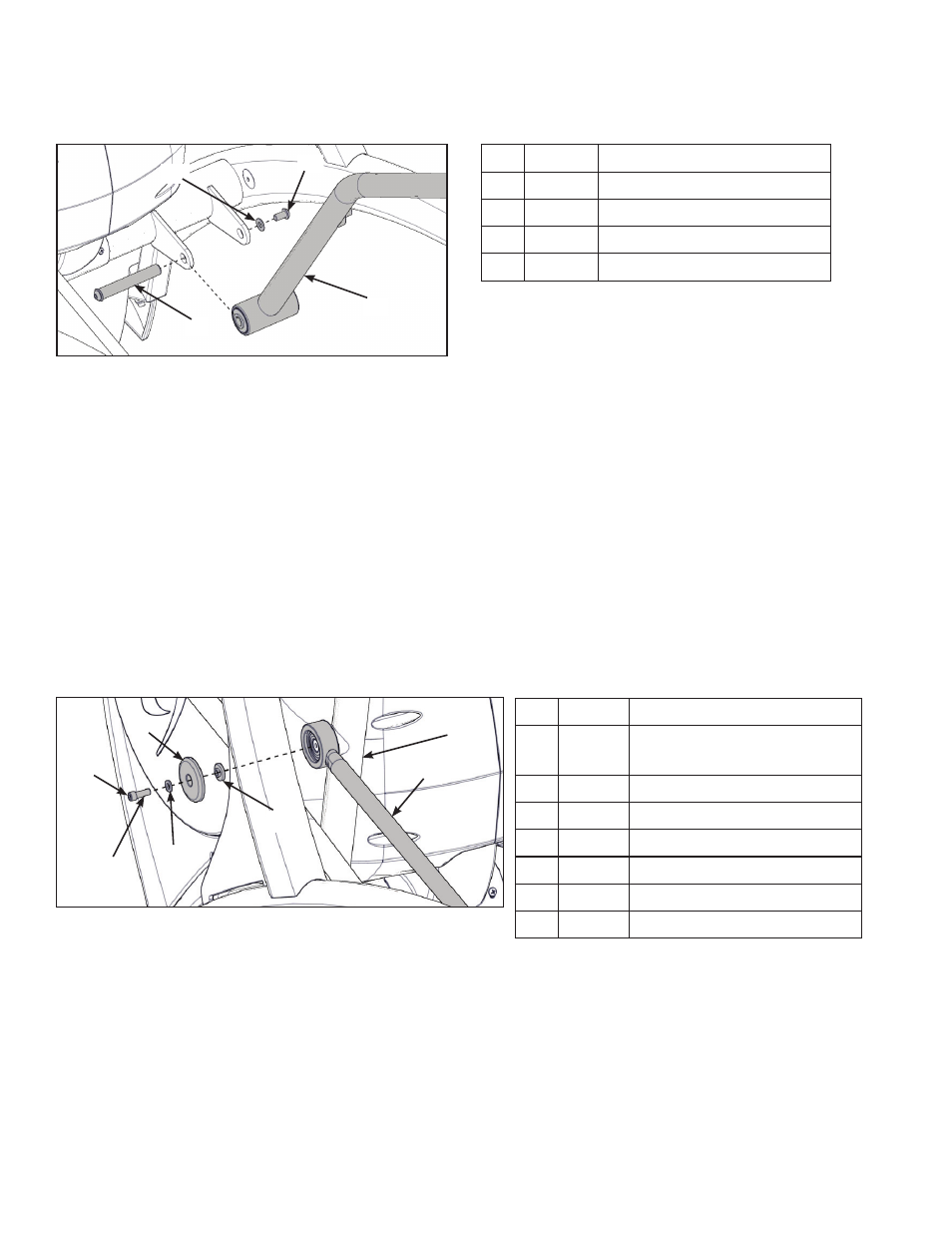

7. Entfernen Sie eine Schraube und eine Beilagscheibe von dem rechten Griffbauteil mit Hilfe
von zwei 7/32" Inbusschlüsseln.
3
1
2
4
Artikel Beschreibung
1 Beilagscheibe
2 Schraube
3 Rechter Griff
4 Drehzapfenstiftbauteil
8. Schieben Sie das Drehzapfenstiftbauteil heraus und entfernen sie das rechte Griffbauteil.
9. Drehen Sie das rechte Griffbauteil um 180 °.
10. Tragen Sie Loctite auf die Gewinde im Drehzapfenstift und der Schraube auf.
11. Platzieren das rechte Griffbauteil in der richtigen Position, und schieben Sie das
Drehzapfenstiftbauteil zurück an seinen Platz.
12. Montieren Sie Schraube und Beilagscheibe am rechten Griffbauteil mit Hilfe von zwei 7/32"
Inbusschlüsseln.
Montieren Sie die linke Verbindungsstange
1. Drehen Sie das linke Griffbauteil nach oben und schieben Sie die linke Verbindungsstange auf
den linken Arm.
7
1
2
4
6
5
3
Artikel Beschreibung
1 25 Abdeckung für
Verbindungsstange
2 24 Schraube
3 26 Loctite
4 20 Beilagscheibe
5 14 Flanschabstandhalter
6 Linker Arm
7 Linke Verbindungsstange
2. Geben Sie einen Tropfen Loctite auf die Schraube.
3. Montieren Sie die Schraube, Beilagscheibe Abdeckung der Verbindungsstange und den
Flanschabstandhalter mit einem 3/16” Inbusschlüssel.
4. Ziehen Sie die Schraube auf ein Minimum von 90 in/lbs an.
