Cybex 625A Arc Trainer - Handbuch (Seite 36)

Cybex Arc Trainer 625A/625AT Bedienungsanleitung Cybex Arc Trainer 625A/625AT Bedienungsanleitung
36

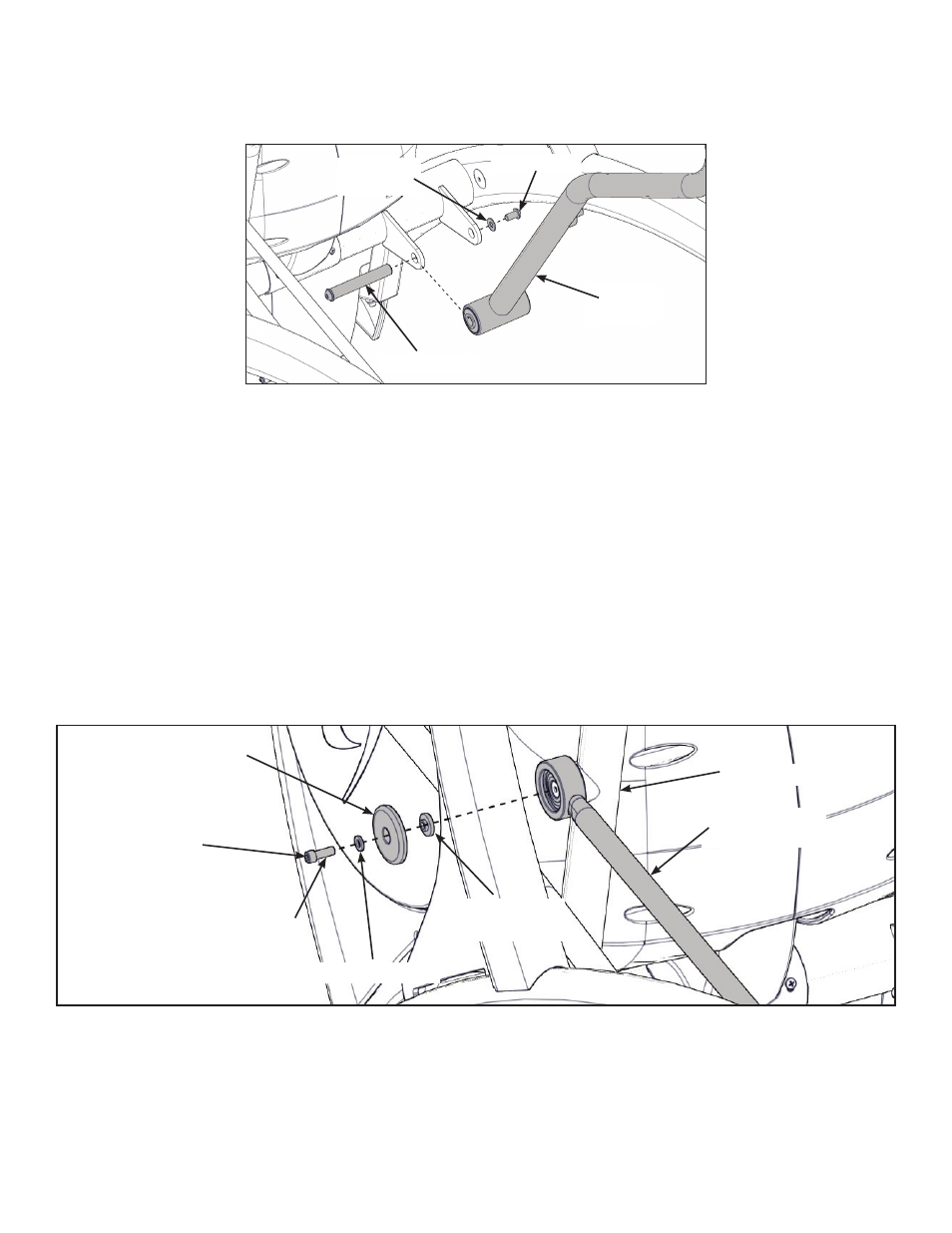

7. Eine Schraube samt Unterlegscheibe mit zwei 7/32”-Inbusschlüsseln vom rechten
Handlauf entfernen.
Griff
links
Unterleg-
scheibe
Schraube
Drehachse
8. Die Drehachse herausschieben, den rechten Handlauf entfernen und den Handlauf
beiseitelegen.
9. Drehen Sie den rechten Handlauf um 180 Grad.
10. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
11. Den rechten Handlauf positionieren und die Drehachse wieder einsetzen.
12. Schraube und Unterlegscheibe mit zwei 7/32”-Inbusschlüsseln am rechten
Handlauf montieren.
Linken Handlauf installieren
1. Den linken Handlauf nach oben drehen und die linke Verbindungsstange auf den linken Arm
schieben.
Verbindungs-
stange links
Abdeckkappe der
Verbindungsstange
Schraube
Unterlegscheibe
Arm links
Flanschab-
standsstück Loctite
2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück
mit einem 3/16"-Inbusschlüssel montieren.
4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.
