Cybex 771A Arc Trainer Benutzerhandbuch
Seite 37
37
Bedienungsanleitung für Cybex
Linken und rechten Handlauf entfernen
Linker und rechter Handlauf werden in gedrehter Position geliefert. Für den richtigen Aufbau müssen
die Handläufe entfernt und um 180 Grad gedreht werden.

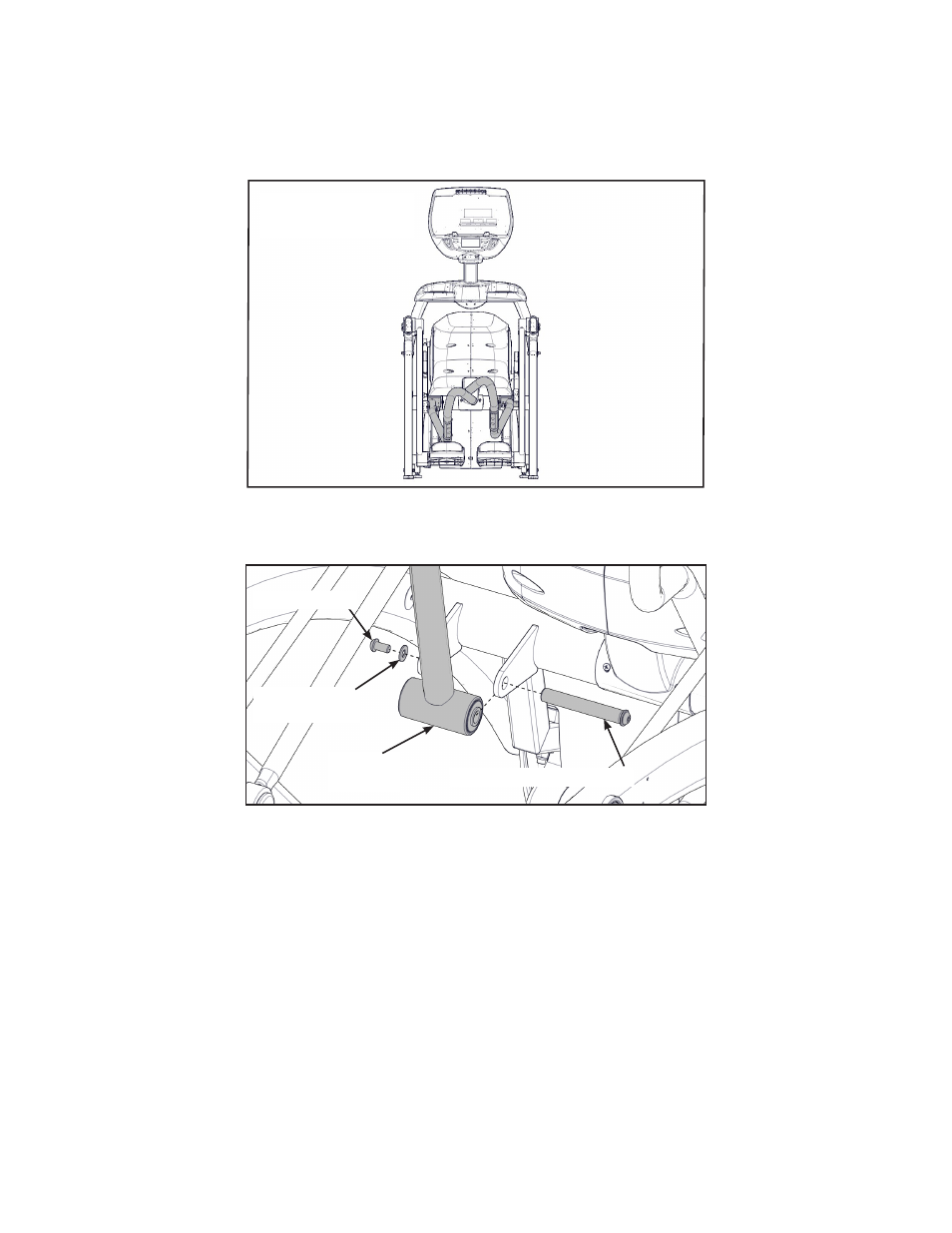

Versandposition
1. Eine Schraube samt Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln vom linken Handlauf
entfernen.
Griff
links
Unterleg-
scheibe
Drehachse
Schraube
2. Die Drehachse herausschieben und den linken Handlauf entfernen.
3. Linken Handlauf um 180 Grad drehen.
4. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
5. Den linken Handlauf positionieren und die Drehachse wieder einsetzen.
6. Schraube und Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln am linken Handlauf montieren.
7. Eine Schraube samt Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln vom rechten Handlauf
entfernen.
