Cybex 771A Arc Trainer - Handbuch (Seite 38)

38
Bedienungsanleitung für Cybex

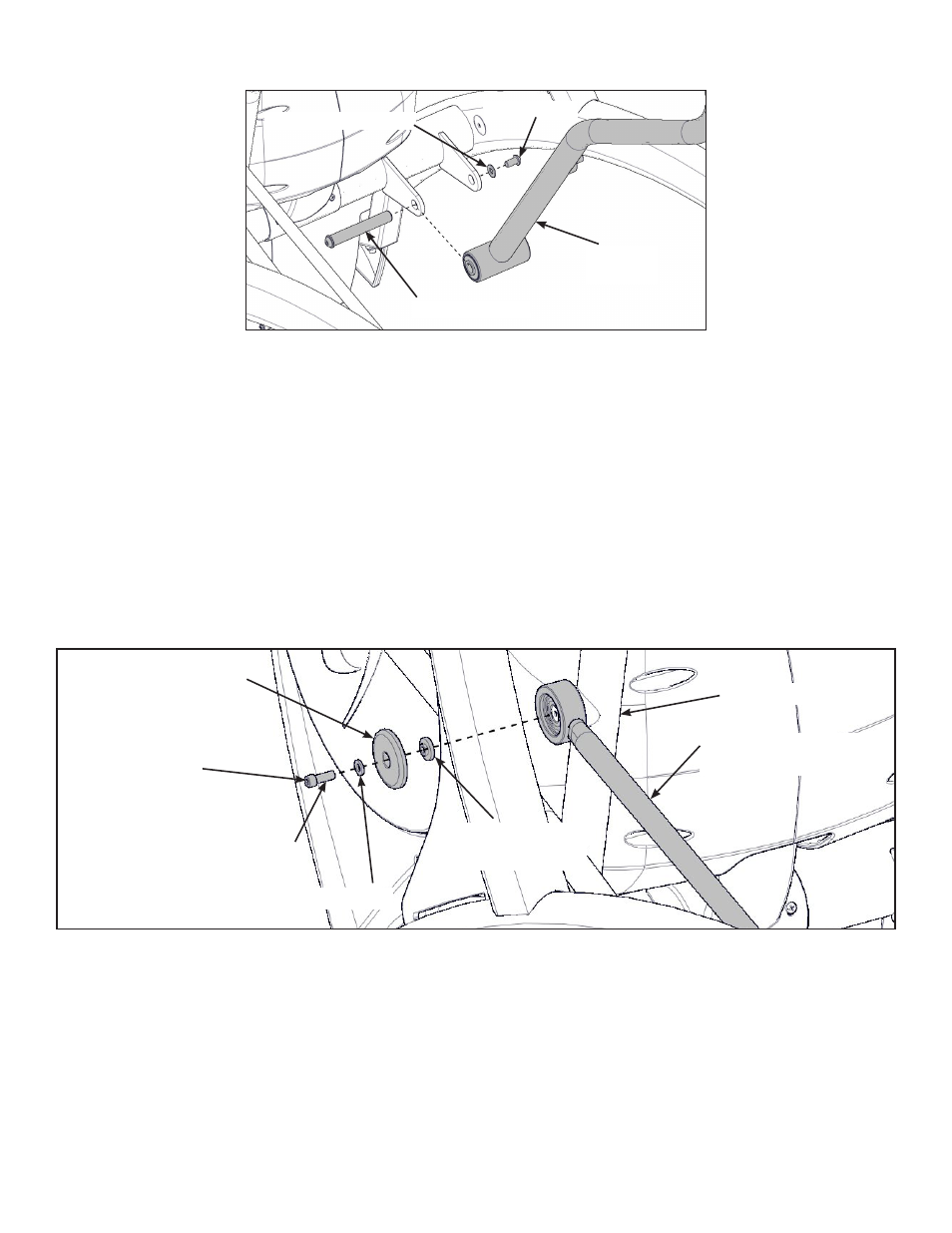

Griff
rechts
Unterlegscheibe
Schraube
Drehachse
8. Die Drehachse herausschieben und den rechten Handlauf entfernen.
9. Rechten Handlauf um 180 Grad drehen.
10. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
11. Den rechten Handlauf positionieren und die Drehachse wieder einsetzen.
12. Schraube und Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln am rechten Handlauf
montieren.
Linke Verbindungsstange montieren.
1. Den linken Handlauf nach oben drehen und die linke Verbindungsstange auf den linken Arm
schieben.
Verbindungsstange
links
Abdeckkappe der
Verbindungsstange
Schraube
Unterlegscheibe
Arm links
Flanschab-
standsstück Loctite
2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück
mit einem 3/16"-Inbusschlüssel montieren.
4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.
