LC BETRIEBSANLEITUNG DEUTSCH 71574490 - 11/09

Seite 19 von 44

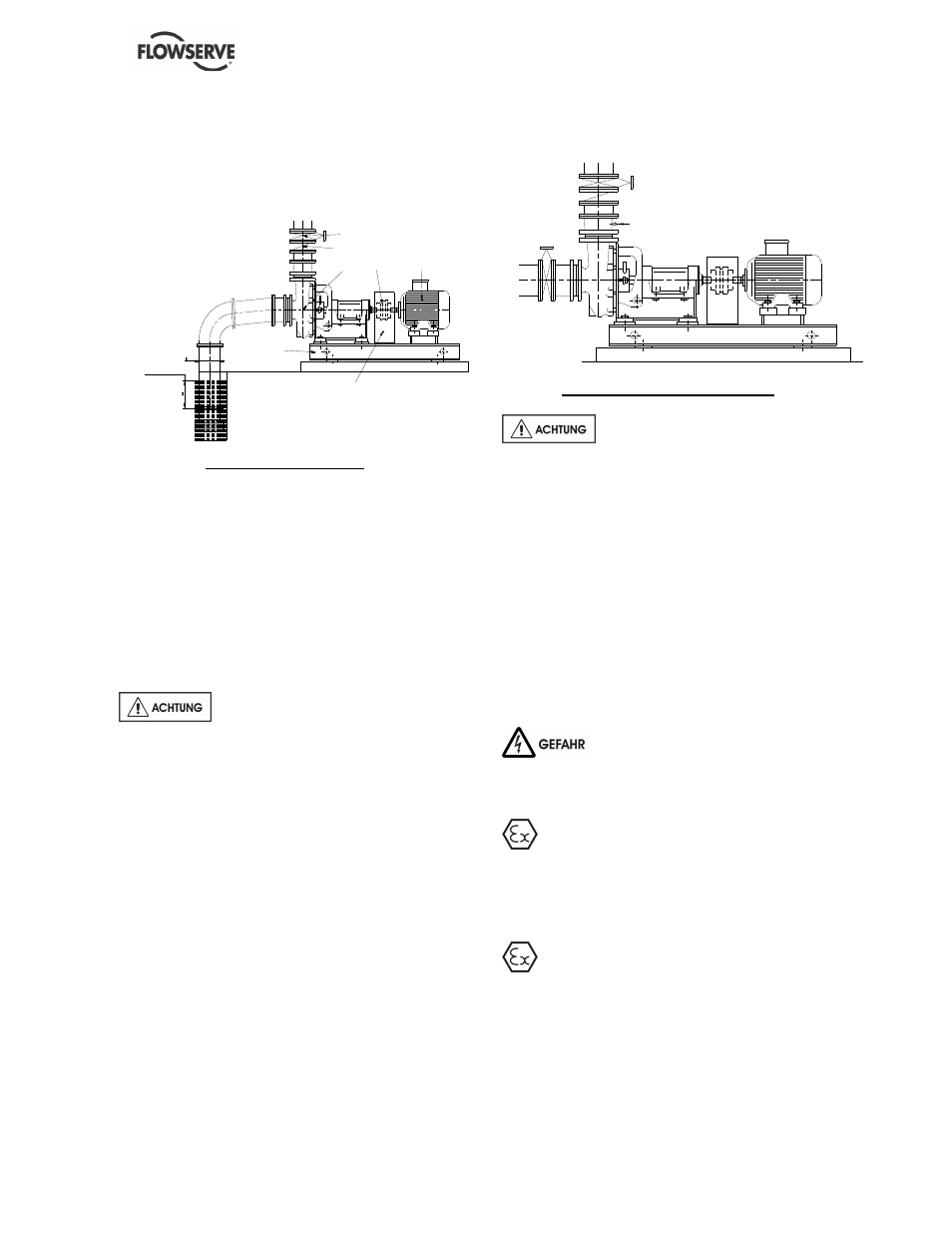

4.5.2.2 Gestaltung der Saugleitung für eine
Pumpe im Saugbetrieb
Die Saugleitung soll so kurz und direkt wie möglich
sein. Ein Krümmer darf niemals direkt auf dem
Saugflansch der Pumpe montiert werden.

Schieber

Rückschlagventil

LC

Kupplung

Motor

Kupplungsschutz

Grundplatte

I : Mindesteintauchtiefe

I

3 x D

Pumpe en Saugbetrieb

a) Scharfe Krümmer oder abrupte Verengungen

sind zu vermeiden. Wenn nötig,
Reduzierstücke

20° (Gesamtwinkel)

verwenden, deren obere Mantellinie
waagerecht ist.

b) Saugleitung mit steigender Neigung bis zur

Pumpe, um Lufteinschlüsse zu vermeiden.

c) Ist ein Fu

ß

ventil nötig, so sollte es nicht

überdimensioniert werden, da dies zu starken
Druckschwankungen führen kann (Klappen-
oder Ventilschläge).

Der Rohrleitungsflansch bleibt bis

zur Endkontrolle (siehe § 4.5.4) lose mit dem
Pumpenflansch verbunden (Schrauben noch nicht
anziehen).

Bei einer Installation der LC Pumpe für
Saugbetrieb ist sicherzustellen, daß der Druck auf
die Stopfbuchse ausreicht, um Lufteintritt zu
verhindern.

Zur Überprüfung kann FLOWSERVE zu Rate
gezogen werden.

4.5.3 Auslassleitung

4.5.3.1 Gestaltung der Druckleitung
a) Bei Rohrerweiterungen sollte der Kegelwinkel

(Gesamtwinkel) zwischen 7° und 12°
betragen.

b) Absperrschieber hinter dem Rückschlagventil

montieren, in Durchflu

ß

richtung gesehen.

c) Das Rückschlagventil in der Druckleitung

schützt die Pumpe vor eventuellem Überdruck
und Rücklauf beim Abstellen.

Falls erforderlich kann ein Kontrollmanometer an
die Rohrleitung angeschlossen werden.

Kontrollmanometer

Kontrollmanometerinstallation

Der Rohrleitungsflansch bleibt bis

zur Endkontrolle (siehe § 4.5.4) lose mit dem
Pumpenflansch verbunden (Schrauben noch nicht
anziehen).

4.5.4 Endkontrolle
a) Prüfen, ob die Fundamentbolzen fest

angezogen sind. Nachziehen, falls notwendig.

b) Kontrollieren, ob der Abschlu

β

deckel vom

Saug- und Druckflansch entfernt worden ist.

c) Parallelität von Rohrleitungs- und

Pumpenflansch kontrollieren und prüfen, ob
die Flanschlöcher miteinander
übereinstimmen.

d) Saug- und Druckflansch fest anziehen.

4.6 Elektrische Anschlüsse

Die Stromanschlüsse müssen

gemä

ß

den einschlägigen örtlichen Vorschriften

von einem qualifizierten Elektriker durchgeführt
werden.

Besonders zu beachten ist die

EUROPÄISCHE RICHTLINIE in Bezug auf
explosionsgefährdete Bereiche. Die Einhaltung
von IEC60079-14 ist hier eine zusätzliche
Anforderung beim Erstellen von elektrischen
Anschlüssen.

Alle mechanischen, hydraulischen oder

elektrischen Überlastungen müssen vermieden
werden und zwar durch Verwendung von
Kontrollarmen zum automatischen Abschalten
oder eines Stromüberwachers im Falle einer
Motorüberlastung. Ausserdem muss regelmässig
eine Vibrationskontrolle durchgeführt werden.
