LC BETRIEBSANLEITUNG DEUTSCH 71574490 - 11/09
Seite 9 von 44
1.7 Typenschild und Warnschild
1.7.1 Typenschild
Für Einzelheiten zum Typenschild, siehe
Konformitätserklärung, oder separate Unterlagen,
die dieser Betriebsanleitung beigefügt sind.

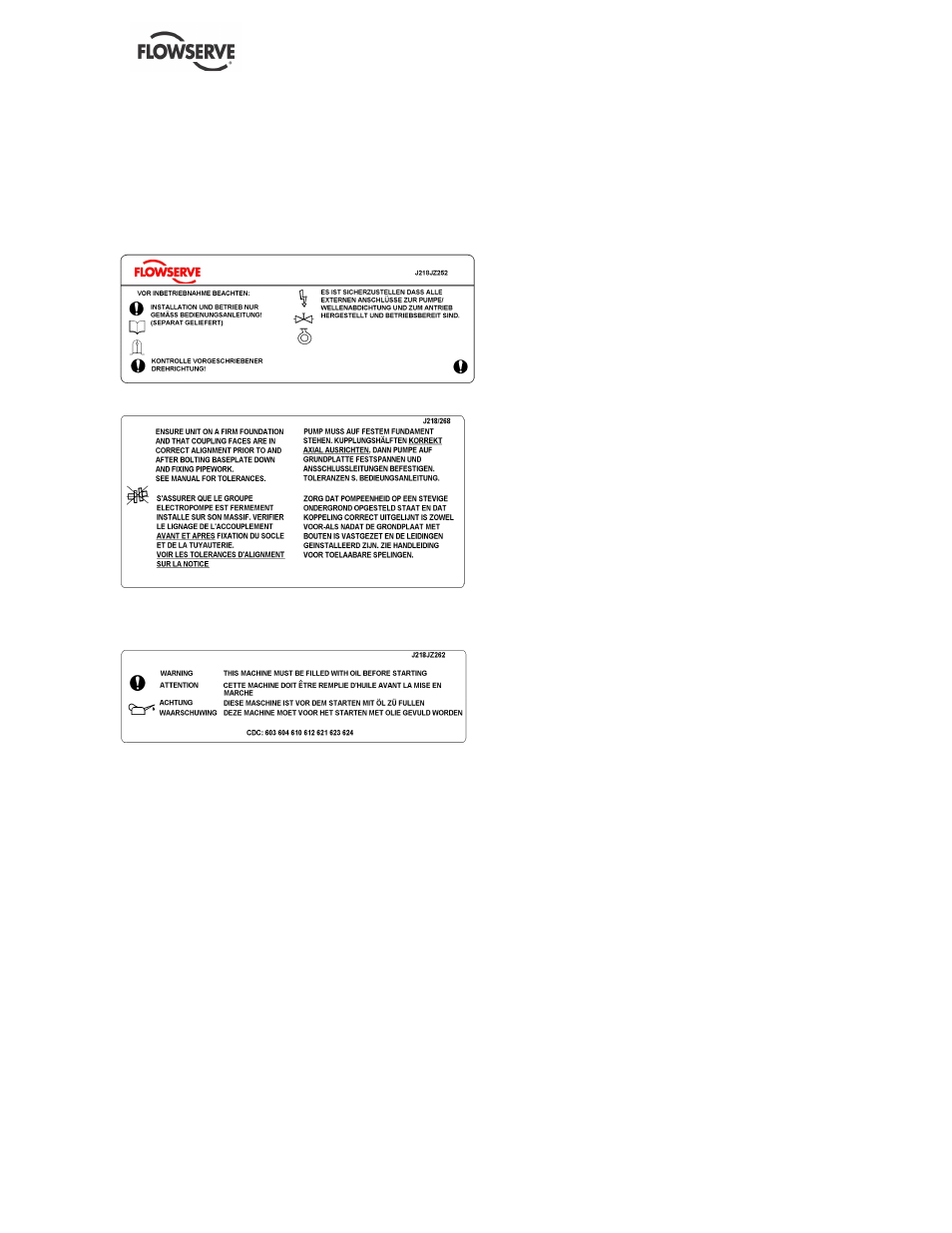

1.7.2 Warnschilder
VORSICHT
SICHERN DASS KUPPLUNGSCHUTZ
KORREKT ARRETIERT!
PUMPE UND SYSTEM AUFFÜLLEN.
NICHT TROCKEN BETREIBEN!
UNZUREICHENDE BEFOLGUNG DIESER
ANWEISUNGEN KÖNNEN ZU VERLETZUNGEN
ODER/UND PUMPENSCHÄDEN FÜHREN
Nur ölgeschmierte Anlagen:
1.8 Spezifische Maschinenleistung
Für Leistungsparameter siehe Abschnitt 1.5,
Betriebsbedindungen. Wenn in den vertraglichen
Anforderungen angegeben ist, dass diese in die
Betriebsanleitung aufzunehmen sind, dann werden
sie darin behandelt. Wenn Leistungsdaten dem
Käufer separat übermittelt wurden, sollten sie, wenn
erforderlich, mit der Betriebsanleitung aufbewahrt
werden.
1.9 Schalldruckpegel
Es muss gewährleistet sein, dass die
Geräuschbelastung für Personal möglichst gering
gehalten wird. Die lokal geltenden gesetzlichen
Regelungen zum Thema Beschränkung der
Geräuschbelastung sind einzuhalten, die
üblicherweise die Einhaltung einer Obergrenze von
80 bis 85 dBA fordern.
Der normale Ansatz besteht darin, die Dauer der
Geräuschbelastung zu begrenzen oder die
Maschine so in ein Gehäuse einzustellen, dass der
Schalldruckpegel gedämpft wird. Sie haben
eventuell bereits bei der Bestellung der Ausrüstung
eine Begrenzung des Schalldruckpegels spezifiziert,
falls dies jedoch nicht zutrifft, weisen wir Sie darauf
hin, dass die folgende Tabelle Angaben zu
Pegelwerten enthält, die Ihnen dazu dienen, in Ihren
Lokalen die geeigneten Maßnahmen zu treffen.
Der Schalldruckpegel hängt von einer Reihe von
Betriebsparametern wie Durchsatz, Konzeption und
Auslegung des Rohrnetzes und akustischen
Architekturmerkmalen des Gebäudes ab, weshalb
die angegeben Werte mit einer Toleranz von 3 dBA
gelten und nicht garantiert werden können.
Die Werte für Motorschalldruckpegel in den Spalten
“Pumpe und Motor” der Tabelle sind die üblicher-
weise bei Standard- und Hochleistungsmotoren zu
erwartenden Belastungsparameter bei direktem
Pumpenantrieb. Anzumerken ist, dass die
Schalldruckpegelwerte bei Einsatz eines
Wechselrichters und bestimmten Drehzahlbereichen
höher liegen können als hier angegeben.
Falls nur eine Pumpeneinheit bestellt wurde, die mit
Ihrem betriebseigenen Antrieb eingesetzt wird, sind
die in der Spalte “pump only” (Nur Pumpe)
angegeben Werte mit dem vom Lieferanten
angegebenen Schall-Parametern für den Antrieb zu
kombinieren. Bitte konsultieren Sie Flowserve oder
einen Spezialisten für Schallbelastungsprobleme,
falls Sie Hilfe bei der Berechnung der kombinierten
Werte benötigen: Wir empfehlen in Fällen, in denen
die Belastung in der Nähe des angegebenen
Grenzwerts liegt, Messungen des Schalldruckpegels
vor Ort durchzuführen.
Die Werte des Schalldruckpegels L
pA
gelten für
einen Abstand von 1 m (3.3 ft) von der Maschine bei
“freien Feldbedingungen über einer reflektierenden
Ebene”.
Zur Bestimmung des Schalldruckpegels den Wert L
WA
(re 1 pW) notieren und 17 dBA dazu addieren.
