Flowserve LC Benutzerhandbuch
Seite 32
LC BETRIEBSANLEITUNG DEUTSCH 71574490 - 11/09
Seite 32 von 44

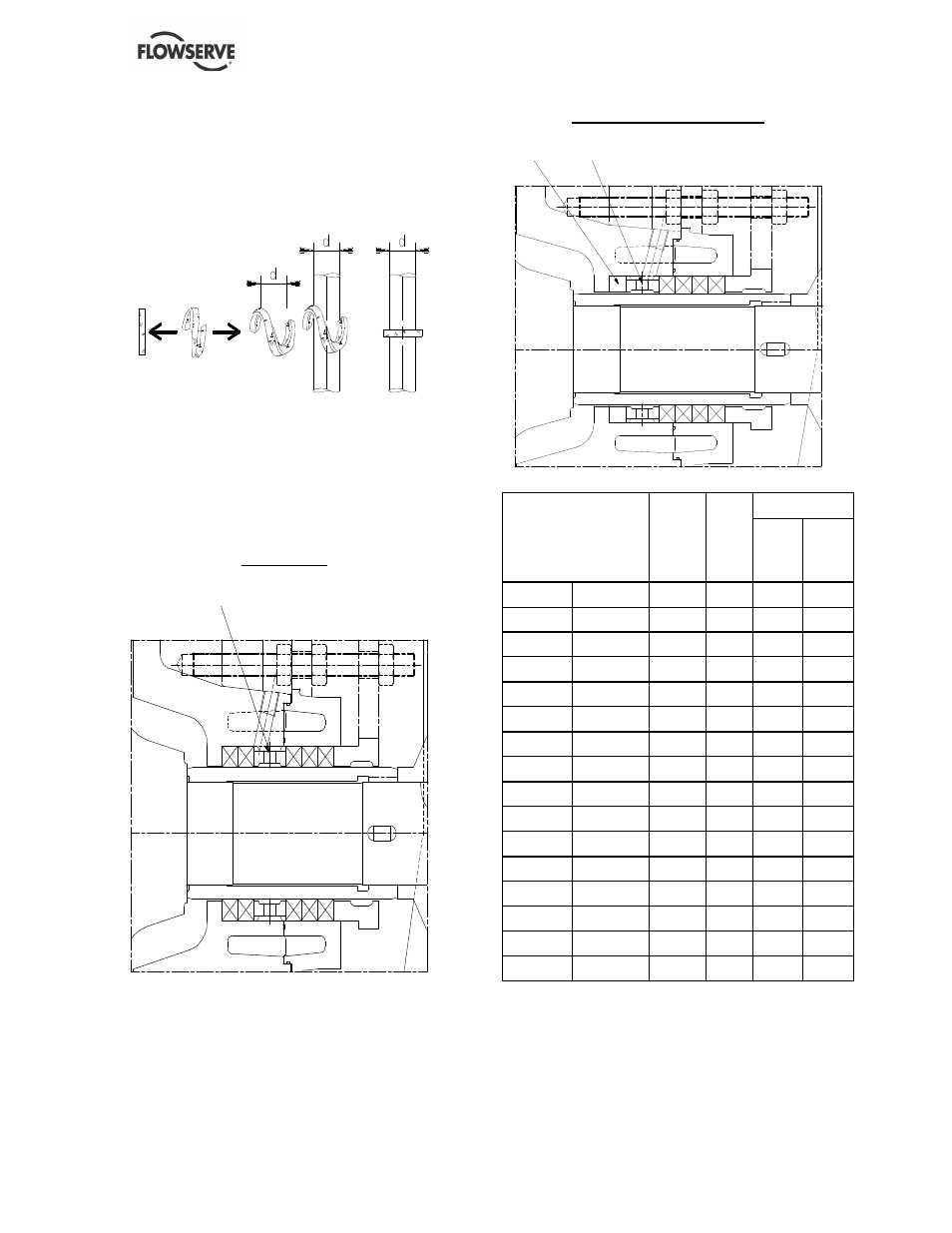

EINSETZEN DER PACKUNGSRINGE
a) Die Ringe wie ein S öffnen, um die Welle
legen, und in den Packungsraum einführen.
b) Die Stö
ß
e um ungefähr 90° versetzen.
c) Einen Ring nach dem anderen einsetzen.
Nachdem der letzte Packungsring eingesetzt ist,
die Stopfbuchsbrille vorschieben und die Muttern
leicht von Hand anziehen.
Nach der kompletten Montage mu
ß
die Welle
leicht von Hand durchgedreht werden können.
6.2.5.4 Für Pumpen LC und LCT
Mit Sperring
Mit Sperring und Grundring
Anzahl der
Packungen
PUMPENTYP
Länge
der
Tresse
für 1
Ring
(mm)
Mit nur
Sper-
ring
Mit
Grund-
ring
LC 50-210
LCT 50-210
205
10x10
5
4
LC 80-210
LCT 80-210
205
10x10
5
4
LC 50-350
245
12x12
5
4
LC 65-310
LCT 65-310
245
12x12
5
4
LC 100-300 LCT 100-300
245
12x12
5
4
LC 100-320
245
12x12
5
4
LC 65-430
300
14x14
5
4
LC 125-405 LCT 125-405
300
14x14
5
4
LC 150-400
330
14x14
5
4
LC 200-410 LCT 200-410
330
14x14
5
4
LC 250-430 LCT 250-430
330
14x14
5
4
LC 125-540
430
16x16
7
6
LC 200-560
430
16x16
7
6
LC 250-580
430
16x16
7
6
LC 300-635
430
16x16
7
6
LC 450-500
430
16x16
7
6
Kühlung der Stopfbuchse, 105 °C < t
≤
140 °C
4134
4133
4134
