LC BETRIEBSANLEITUNG DEUTSCH 71574490 - 11/09
Seite 24 von 44

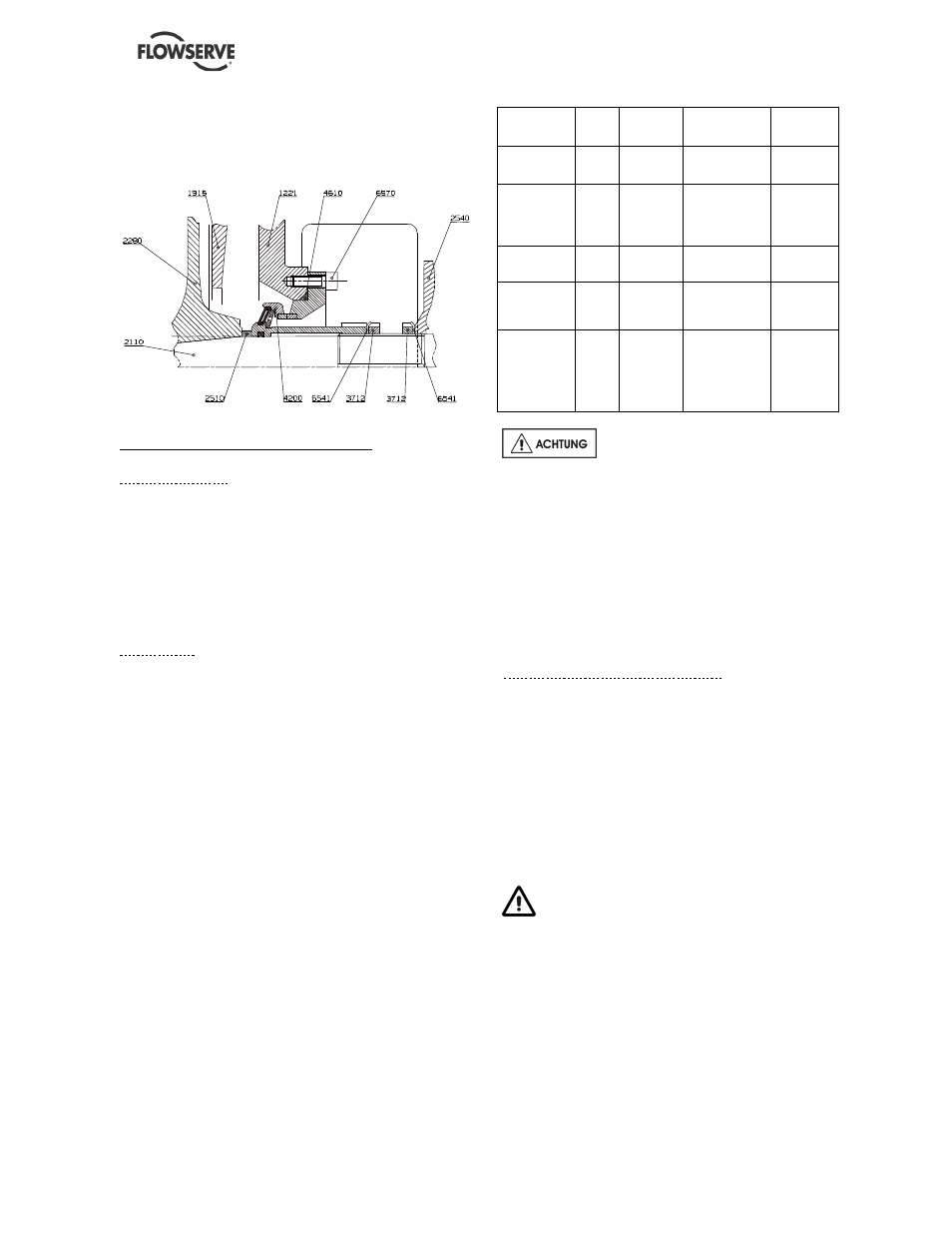

5.5.3.2 Für Pumpe LC "Abrasion"
(Spezielle mechanische Dichtung für
Abrasionspumpen).
Mechanische Dichtung CEFILAC GPA:
Betriebsgrenzen:
•
Geschwindigkeit ............................ 20 m/s (an
Kontaktflächen)
•
Temperatur.................................... 150 °C
•
Druck ............................................. 15 bar g
Diese Art mechanische Dichtung ist nicht für
Betrieb ohne Schmierung ausgelegt.
Einstellung:
Der Pumpenblock wird mit Wasser gefüllt.
Wenn die Kontaktflächen sich nicht berühren,
bemerkt man ein Leckage. In diesem Fall muss die
Spannhülse nachgestellt werden, um die
Dichtigkeit zu erzielen.
Es wird empfohlen, die Kontaktflächen durch
Blasen zu trocknen.
Um die Kontaktposition zu erreichen, die die
Grundlage der Einstellung ist, genügt ein Lösen
durch langsames Bewegen der Spannhülse bis
das Wasser durch den Kontakt perlt. Die
Kontaktflächen werden wieder angezogen, um die
Spannung der Membrane zu erzielen, deren Wert
einer bestimmten Anzahl Umdrehungen entspricht,
die in der folgenden Tabelle enthalten sind:
P
UMPENTYP
T
YP
GPA
G
EWINDE
der Welle
in mm
A
NZAHL DER
U
MDREHUNGEN
V
ORSCHUB
oder
H
UB
in mm
LC 50-210
LC 80-210
GPA
40
1.5
1.5
2.25
LC 50-350
LC 65-310
LC 100-300
LC 100-320
GPA
50
2
1.5
3
LC 65-430
LC 125-405
GPA
64
2
1.5
3
LC 150-400
LC 200-410
LC 250-430
GPA
70
2
1.5
3
LC 125-540
LC 200-560
LC 250-580
LC 300-635
LC 450-500
GPA
95
2
1.5
3
NICHT ZU ÜBERSCHREITENDE
WERTE.
Wenn zu stark angezogen, stösst die
Federmembrane gegen die Puffer, die selbst an
der Halterung der Drehfläche aufliegen; dadurch
würde eine hohe Auflagekraft von einer Fläche zur
anderen entstehen, was die schnelle
Beschädigung der mechanischen Dichtung durch
Erhitzen zur Folge hätte.
Die Hülse wird anschliessend durch die
Gegenmutter blockiert.
Option GPAPE (mit Stopfbüchse):
Jetzt können die Ringe der Tresse angebracht
werden, wobei zu beachten ist, dass die
Anschlüsse 180° zueinander positioniert werden.
Dann kann die Brille montiert werden.
5.5.3.3 Für Pumpe LCH
Fragen Sie FLOWSERVE.
SICHERHEITSRICHTLINIEN FÜR DEN
BETRIEB:
Falls heiße oder kalte Bauteile des
Aggregates eine Gefahr für das Personal
darstellen, müssen diese durch
Schutzvorrichtungen gegen jederart
versehentlicher Berührung isoliert werden. Sollte
sich ein 100 % Schutz als unmöglich erweisen, so
muß der Zugang der Installation allen Personen,
ausgenommen dem Wartungspersonal, untersagt
werden.
