Betriebsanleitung Logix 520MD - LGDEIM0520-01 09/09
15 ERSATZTEILE
Pos. Nr.
Beschreibung
Teile-Nr.
1
Deckel
Gelb
255240.999.000
Weiss
218771.999.000
Schwarz
218772.999.000
2
Elektronikbaugruppe Logix 520MD
Analoge Rückmeldung
255349.999.000
255350.999.000
3
Reparatursatz für Piezoverstärkergruppe: -20 ºC bis 85 ºC (-4 ºF bis 185 ºF)
Reparatursatz für Piezoverstärkergruppe: -40 ºC bis 85 ºC (-40 ºF bis 185 ºF)
230103.999.000
218773.999.000
4
Reparatursatz für Potentiometergruppe
218774.999.000
5
Positionsrückmeldegruppe
218774.999.000
8
Hubhebel
Max. Hub 65 mm
214323.999.000
Max. Hub 110 mm
214322.999.000
Anbausätze
Beschreibung
Teile-Nr.
–
IEC 534 Teil 6 (FloTop, Kämmer KA, Kämmer KP, und lineare Standardventile NAMUR)
213619.999.000
–
Drehventile VDI/VDE 3845 (DIN ISO 5211)
188151.999.000
–
Flowserve Direktanbau
214004.999.000
–
Linear VDI / VDE 3847
255242.999.000

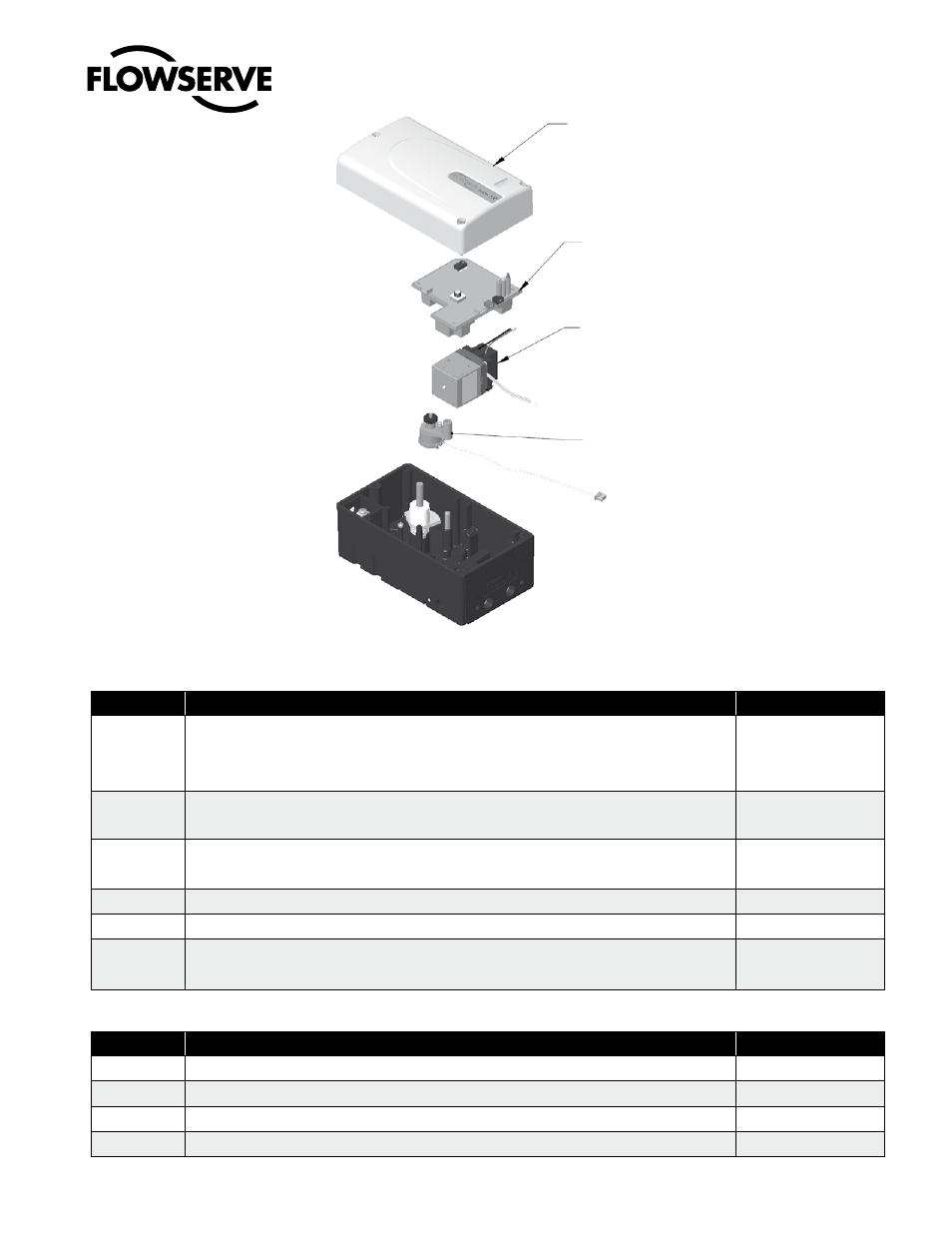

Abb. 9: Explosionszeichnung für Ersatzteile
1
2
3
4
