5

®

Betriebsanleitung Logix 520MD - LGDEIM0520-01 09/09

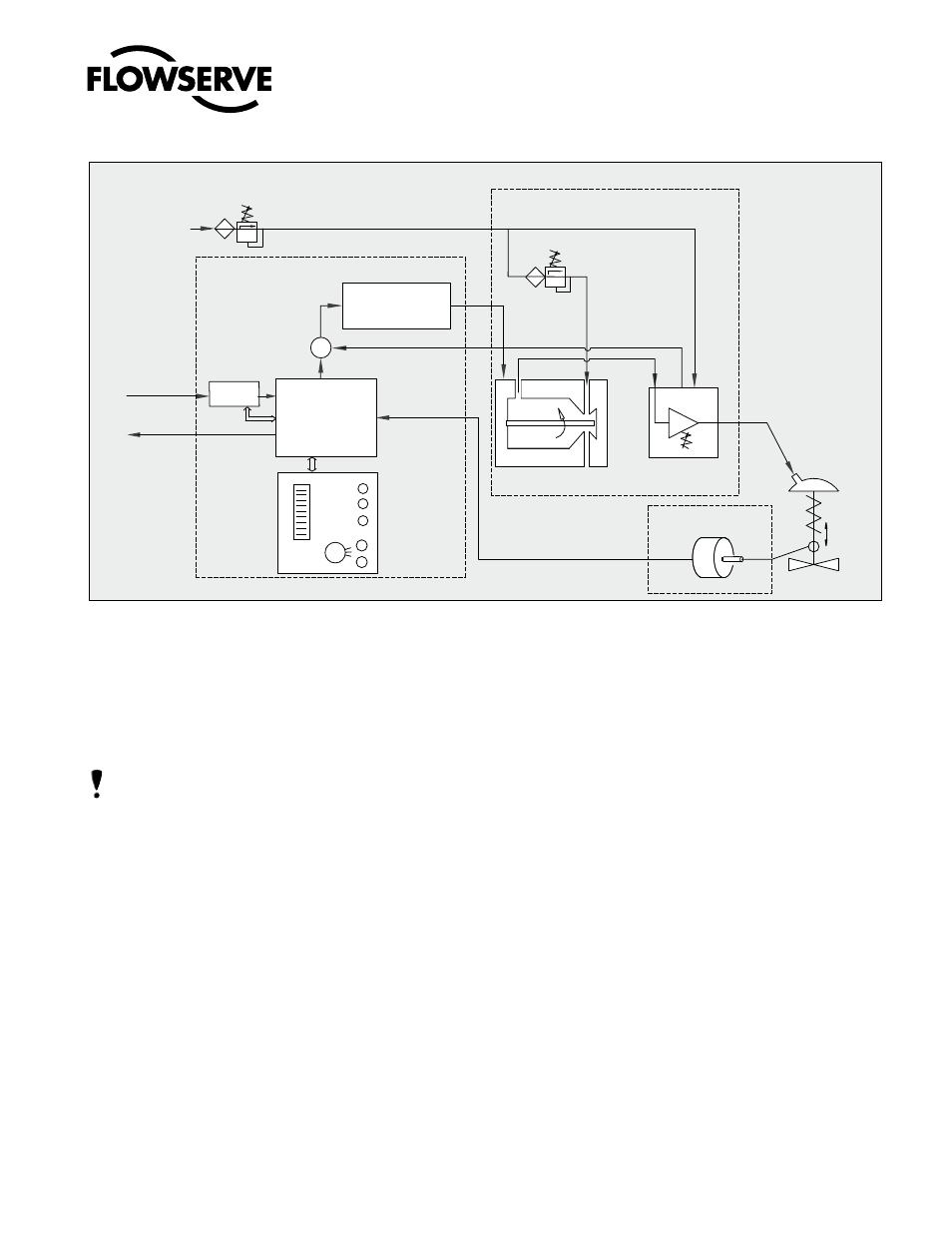

Abb. 1: Schematische Darstellung des digitalen Stellungsreglers Logix 520MD

Ein optionales anologes Rückmeldesignal, sowie End-

schalter und ein direkt anbaubares doppeltwirkendes

Modul komplettieren die Zubehörpalette des Logix 510si.

HINWEIS: Die Versorgungsluft muß dem ISA Standard

ISA 7.0.01 oder IEC 770 entsprechen ein Taupunkt von

mindestens 10°C unter der Umgebungstemperatur, eine

Partikelgröße von weniger als fünf Mikron (es wird ein

Mikron empfohlen) und ein Ölgehalt von maximal einem

Teil pro Million.

5

BETRIEBSPRINZIP

Der Stellungsregler Logix 520MD und HART Kommuni-

katio, ist ein digitaler Regler mit verschiederen Optionen.

Der Stellungsregler besteht aus drei Hauptmodulen:

1.

Das elektronische Steuermodul auf Mikroprozessorgrund-

lage mit Schaltern / Tasten für lokale Benutzung.

2.

Das elektro-pneumatische Wandlermodul, das auf Grund-

lage eines Piezo-Wandlers arbeitet.

3.

Die Rückmeldeeinheit mit stufenloser Auflösung.

Die Grundfunktionsweise des Stellungsreglers wird am

besten anhand von Abbildung 1 verdeutlicht. Der gesamte

Regelkreis wird mit dem zweiadrigen, 4-20 mA Eingangs-

signal versorgt.

Lokale

Benutzer-

schnittstelle

Piezo-Steuerung

der inneren Schleife

Hub

Positionsrückmeldung

der inneren Schleife

1 Digitaler Regelkreis

2 Elektropneumatischer

Umformer

3 Stellungs-

rückmelder

Filter / Regelung

für Luftzuführ

1.5 – 6.0 bar (22 – 87 psi)

Luftzuführ

-

Mikro-

Processor

Gain

Druckregler

Piezoventil

Pneumatik-

verstärker

Stellventil

+

4 – 20 amA

Output

(0ptional)

4 – 20 mA

+ HART

HART

Der analoge 4-20 mA Befehl wird an den Mikropro-

zessor weitergegeben, wo er mit der gemessenen

Position der Ventilspindel verglichen wird. Der

Regelalgorithmus im Prozessor führt Steuerungsbe-

rechnungen aus und erzeugt einen Ausgangsbefehl

an das Piezoventil, das den Pneumatikverstärker

antreibt. Die Position des Hilfssteuerventils im

Pneumatikverstärker wird gemessen und an den

Inner-Loop-Regelkreis übertragen. Die Zweistufen-

regelung ermöglicht eine reaktionsfreudigere und

straffere Regelung, als sie mit einem Einstufen-

Regel-Algorithmus möglich ist.

Der Pneumatikverstärker steuert den Luftstrom

zum Antrieb. Die Änderung von Luftdruck und

-volumen im Stellglied löst eine Hubbewegung des

Ventils aus. Wenn sich das Ventil der gewünschten

Position nähert, wird die Differenz zwischen der laut

Befehl vorgegebenen Position und der gemessenen

Position geringer und das Ausgangssignal an das

Piezoventil wird reduziert. Das wiederum veranlaßt

ein Schließen des Hilfssteuerventils und eine Redu-

zierung des daraus entstehenden Luftstroms, womit

die Bewegung des Antriebes verlangsamt wird. Wenn

sich das Ventil in der gewünschten Position befindet,

wird die Ausgangsleistung des Pneumatikverstärkers

auf Null gehalten, womit das Ventil in einer konstan-

ten Position bleibt
