Erläuterungen
Fo rtsetzung

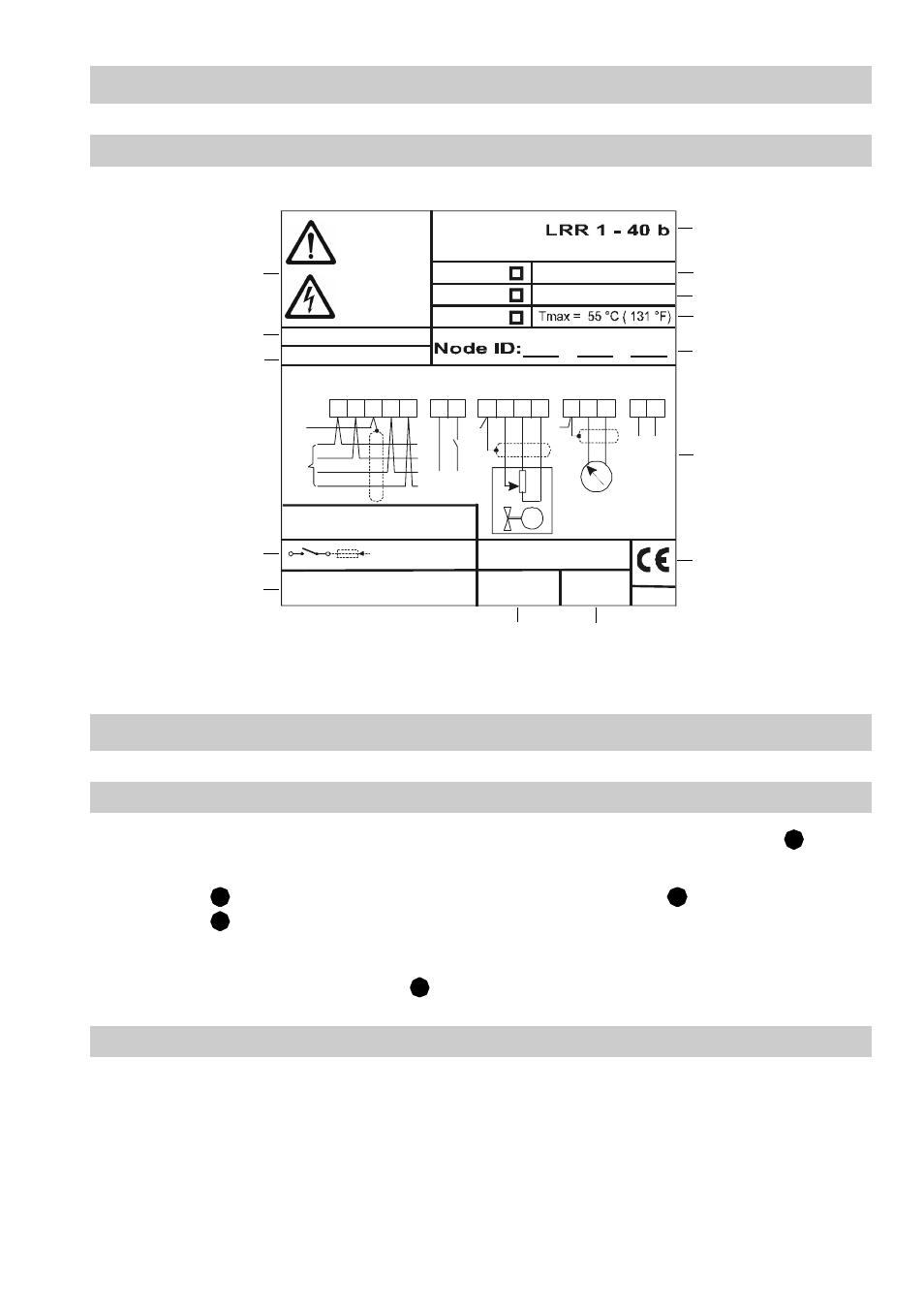

Typenschild
Einbau
Steuergerät LRR 1- 40
Das Steuergerät LRR 1-40 wird in einem Schaltschrank auf eine Tragschiene Typ
TH 35, EN 60715 montiert.
1. Gehäuse mit der oberen Halteschiene auf der Tragschiene einhaken und das
Gehäuse leicht andrücken, bis es hörbar einrastet.
2. Überprüfen, ob die weißen Halteschieber korrekt eingerastet sind.
3. Steuergerät an der Tragschiene waagerecht ausrichten.
Werkzeuge
■ Schraubendreher, Größe 5,5/100
GESTRA AG
Münchener Str.77, D-28215 Bremen
250 V ~ T 2,5 A
Steuergerät
control device
appareille de commande
24 V
115 V
230 V
IP 40 (IP20)
50 / 60 Hz 5 VA
Betriebsanleitung
beachten
See installation
instruc tions
Voir instructions de
montage
US Pat.5 805 052
