17
Elektrischer Anschluss
Fo rtsetzung

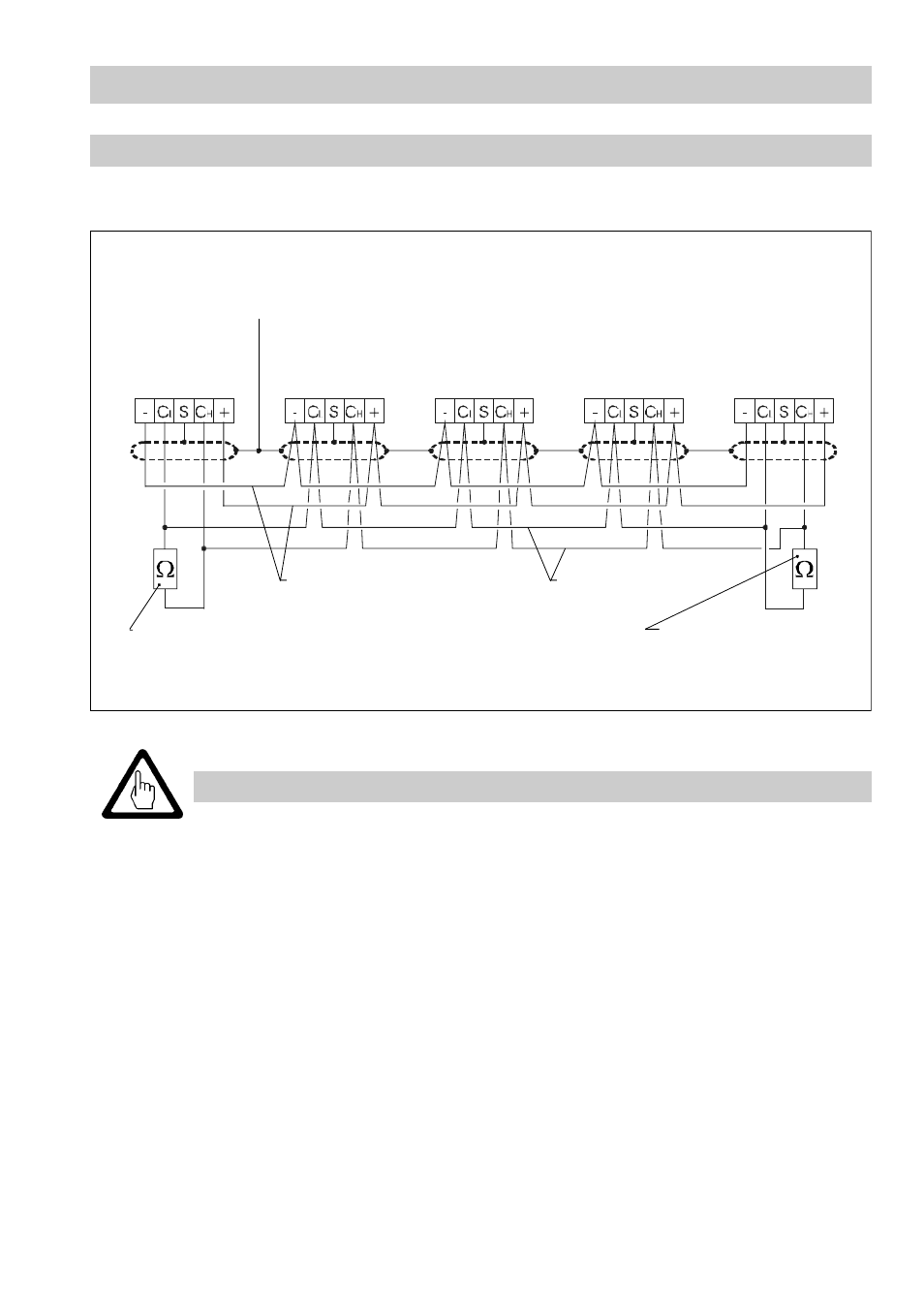

Anschlussplan CAN-Bus-System
Der im folgenden dargestellte Anschlussplan zeigt beispielhaft eine mögliche Belegung.
Zentraler
Erdungspunkt
ZEP
Bediengerät
URB Steuergerät
...
Leitfähigkeits-
elektrode
LRG 16-40
Niveaugeber
NRG ...
Abschlusswiderstand
120
Ω
Abschlusswiderstand
120
Ω
Spannungsversorgung CAN-Datenleitung
Steuergerät
LRR 1-40
Fig. 6
Achtung
■ Nur in Linie verdrahten, keine Sternverdrahtung!
■ Schirme der Steuerleitungen durchgehend miteinander verbinden und
einmal am zentralen Erdungspunkt (ZEP) anschließen.
■ Zum Schutz der Schaltkontakte Stromkreis mit Sicherung T 2,5A oder
1A ( TRD 604, 72 Stunden-Betrieb) absichern.
■ Sind zwei oder mehrere Systemkomponenten in einem CAN-Bus-Netz
verbunden, muss am ersten und letzten Gerät ein Abschlusswiderstand
120
Ω
installiert werden (Klemme CL/CH Fig. 6).
■ Das CAN-Bus-Netz darf während des Betriebs nicht unterbrochen wer-
den!
Bei Unterbrechung wird eine Störungsmeldung ausgelöst.
Falls das Steuergerät ausgewechselt werden muss, Klemmleiste demon-
tieren (Fig. 2).
Bevor die CAN-Bus-Leitung von der Klemmleiste gelöst wird, müssen alle
angeschlossenen Systemkomponenten außer Betrieb genommen wer-
den!
