24
Betrieb
F ortsetzung

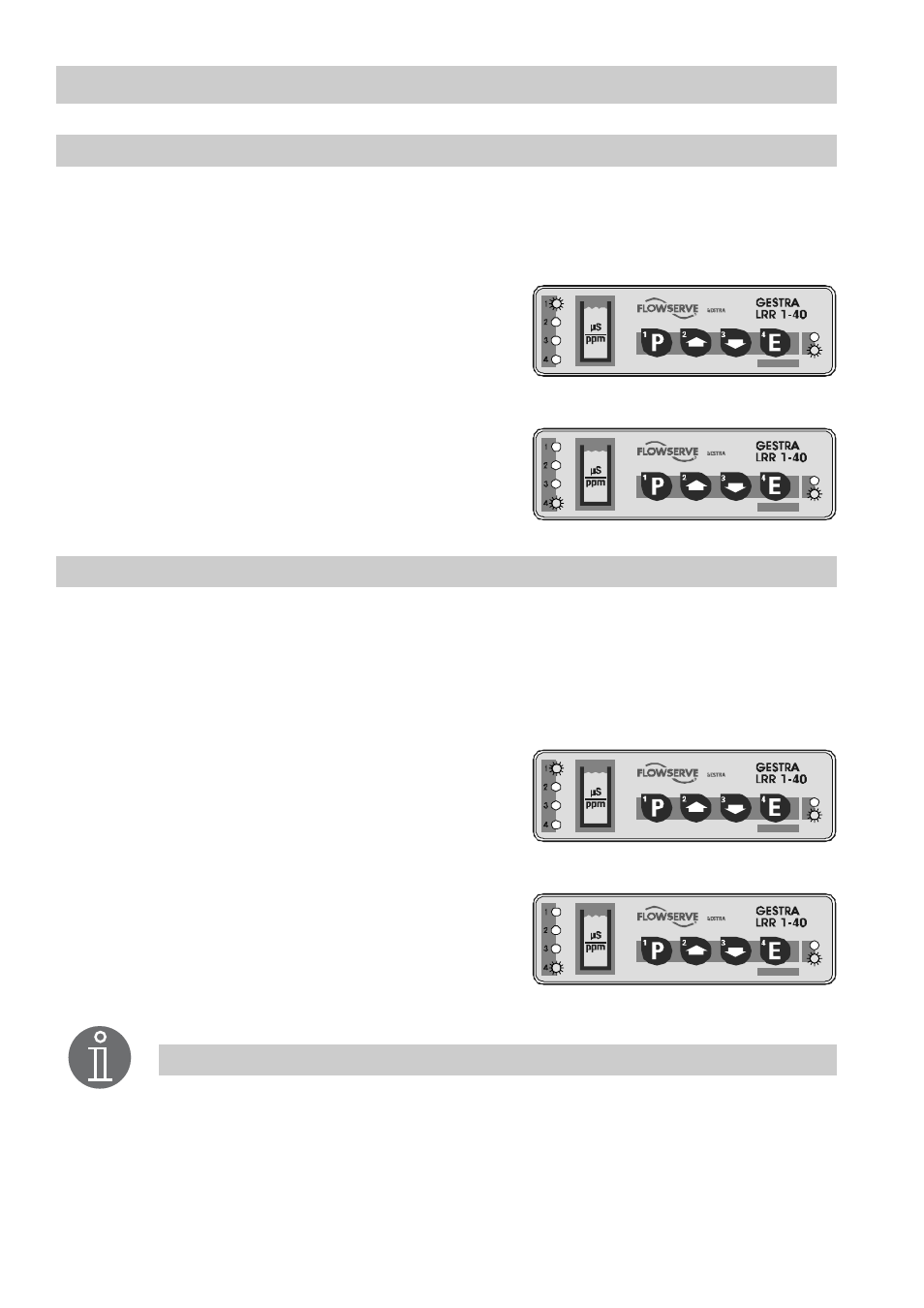

Grenzwert MAX / Grenzwert MIN
Gilt nur wenn:
■ Relaiskontakt 1 (Rückmeldung LED 1) arbeitet als Schaltausgang für Grenzwert MAX
■ Relaiskontakt 4 (Rückmeldung LED 4) arbeitet als Schaltausgang für Grenzwert MIN
LED 1 leuchtet, wenn der eingestellte Grenzwert
MAX erreicht wird. Relaiskontakt 1 öffnet (Sicher-
heitsstromkreis).
LED 1 leuchtet nicht, wenn der Grenzwert unter-
schritten ist. Relaiskontakt 1 geschlossen.
LED 4 leuchtet, wenn der eingestellte Grenzwert
MIN erreicht wird. Relaiskontakt 4 öffnet.
LED 4 leuchtet nicht, wenn der Grenzwert über-
schritten ist. Relaiskontakt 4 geschlossen.
Grenzwert MAX / Grenzwert MIN = Automatisches Abschlammen
Gilt nur wenn:
■ Relaiskontakt 1 (Rückmeldung LED 1) arbeitet als Schaltausgang für Grenzwert MAX
und Grenzwert MIN
■ Relaiskontakt 4 (Rückmeldung LED 4) arbeitet als Schaltausgang für das Automati-
sche Abschlammen
LED 1 leuchtet, wenn der eingestellte Grenzwert
MAX oder MIN erreicht wird. Relaiskontakt 1 öffnet
(Sicherheitsstromkreis).
LED 1 leuchtet nicht, wenn der Istwert sich zwischen
Grenzwert MIN und MAX befindet. Relaiskontakt 1 geschlossen.
LED 4 leuchtet für die Dauer des Abschlammimpul-
ses und der Relaiskontakt 4 schließt. Abschlamm-
ventil öffnet.
LED 4 leuchtet nicht während der Abschlammpause.
Relaiskontakt 4 geöffnet, Abschlammventil geschlossen.
Test
Test
Test
Test
Hinweis
Der Grenzwert MIN wird ca. 60 Sekunden nach dem Einschalten der Netz-
spannung aktiv, während dieser Zeit blinkt, je nach Einstellung, LED 1 oder
LED 4 schnell.
