Fo rtsetzung
Maßnahmen gegen Hochfrequenzstörungen
Fo rtsetzung

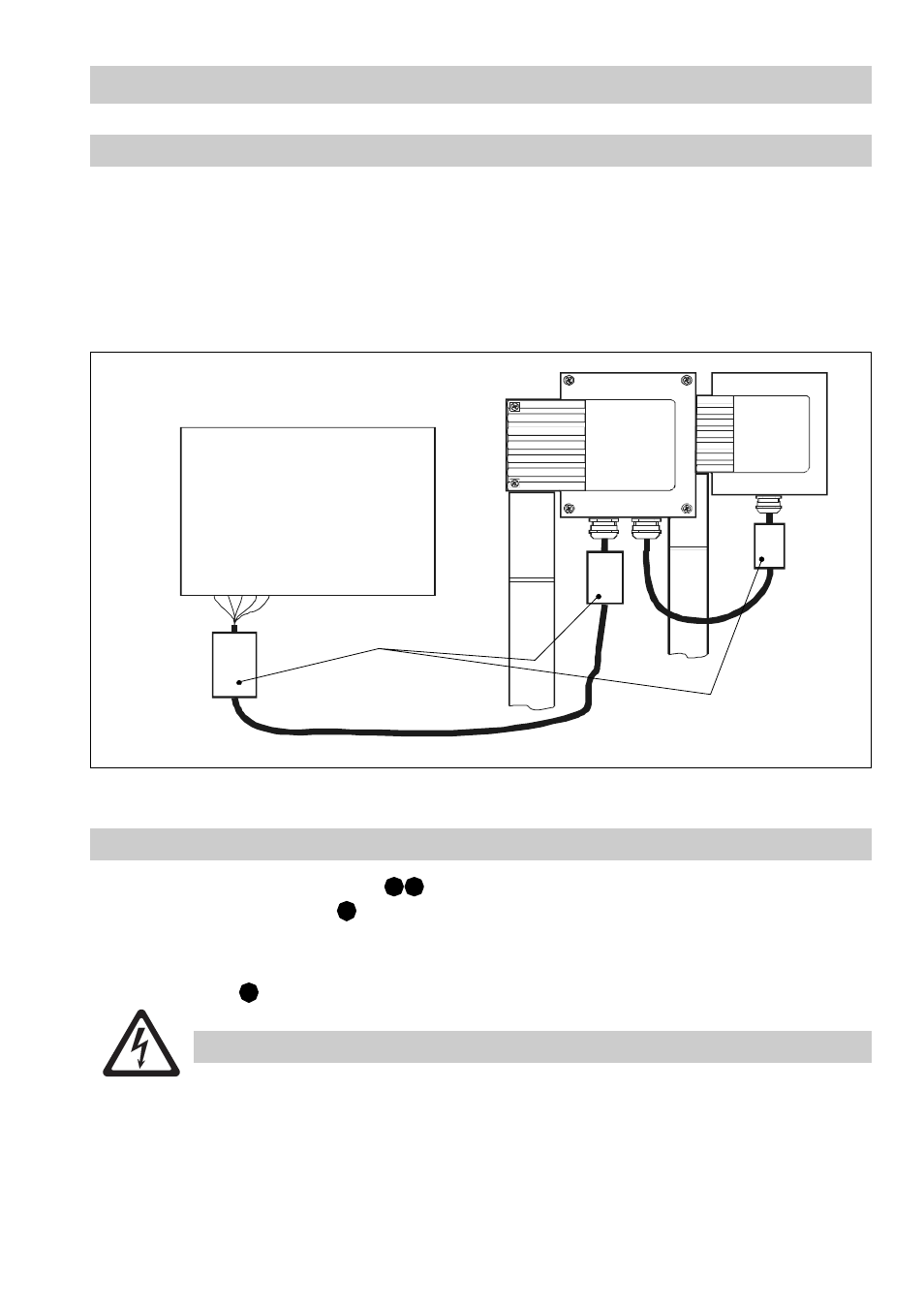

HF-Entstörung der CAN-Busleitung
Die Klappschalen-Ferritringe werden kurz vor den Gerätegehäusen auf die Busleitung
geklippt. Bitte darauf achten, dass beide Schalenhälften eng aufeinander liegen. Wird zu-
sätzlich ein Rückführpotentiometer angeschlossen, so ist ein Ferritring auch auf die An-
schlussleitung kurz vor dem Steuergerät zu klippen. Klappschalen-Ferritringe
entsprechend Leitungsdurchmesser auswählen.
Steuergerät auswechseln
1. Zuerst sind die Klemmleisten
abzuziehen. Dazu müssen die rechten und linken
Befestigungsschrauben
in Pfeilrichtung gedreht werden, und zwar solange, bis sich
die Klemmleiste abziehen lässt.
2. Das Steuergerät ist dann durch Lösen des Halteschiebers auszurasten und von der
Tragschiene
abzunehmen.
Klappschalen-Ferritringe
Fig. 8
Steuergerät
Meß-
wert-
geber
Meß-
wert-
geber
A B
C
F
Gefahr
Vor dem Auswechseln ist das Steuergerät freizuschalten!
Bei Unterbrechung des CAN-Bus während des Betriebes wird eine Stö-
rungsmeldung ausgelöst. Bei Ersatzbestellungen ist unbedingt die auf dem
Typenschild eingetragene Seriennummer anzugeben.
Wenn möglich, die eingestellten Parameter am Bediengerät URB oder
SPECTOR
control
ablesen und notieren.
