Anschluss und Inbetriebnahme des Datensammlers VKPN 40Ex, VKPN 40
Anschluss des Datensammlers VKPN 40Ex, bzw. VKPN 40 an einen PC
Verbinden Sie das Netzteil des Anschlusskabels VKPA 40 mit einer geerdeten Steckdose und den Rundstecker des Anschlusskabels mit
der linken Buchse des Datensammlers VKPN 40Ex, bzw. VKPN 40.
■
Ohne angeschlossenes Netzteil ist eine Kommunikation des Datensammlers mit dem PC nicht möglich.
Verbinden Sie den seriellen Stecker des Anschlusskabels mit dem PC. Über einen handelsüblichen Schnittstellenstecker USBRS 3
kann der Datensammler über eine USBSchnittstelle an den PC angeschlossen werden. Die gewählte Schnittstelle (Com , Com ,
Com 3, Com 4 oder Com 5) ist anschließend am PC im TRAPtestMenü EXTRAS/Schnittstelle zu bestätigen.
■ Achtung: das Anschlusskabel VKPA 40 darf nicht im explosionsgefährdeten Bereich benutzt werden!
Anschluss des Messwertaufnehmers VKPS 40Ex an den Datensammler VKPN 40Ex, bzw. VKPN 40
■
Hinweis bei Verwendung des VKPN 40Ex in explosionsgefährdeten Bereichen:
Der Messwertaufnehmer VKPS 40Ex muss vor dem Betreten des explosionsgefährdeten Bereiches an den
Datensammler VKPN 40Ex angeschlossen werden. Diese Verbindung darf im explosionsgefährdeten Bereich
nicht geöffnet werden. Der Transport der miteinander verbundenen Geräte (VKPN 40Ex mit VKPS 40Ex) in den
explosionsgefährdeten Bereich kann im ein oder ausgeschalteten Zustand erfolgen.
■
Der Datensammler VKPN 40 darf nicht im explosionsgefährdeten Bereich verwendet werden.
Verbinden Sie das Anschlusskabel des VKPS 40Ex (Rundstecker) mit der rechten Buchse des Datensammlers VKPN 40Ex, bzw. VKPN 40.
Durch Ziehen an der Außenhülse des Steckers wird die Steckverbindung wieder gelöst.
Gefahr
➞
Rundstecker
➞

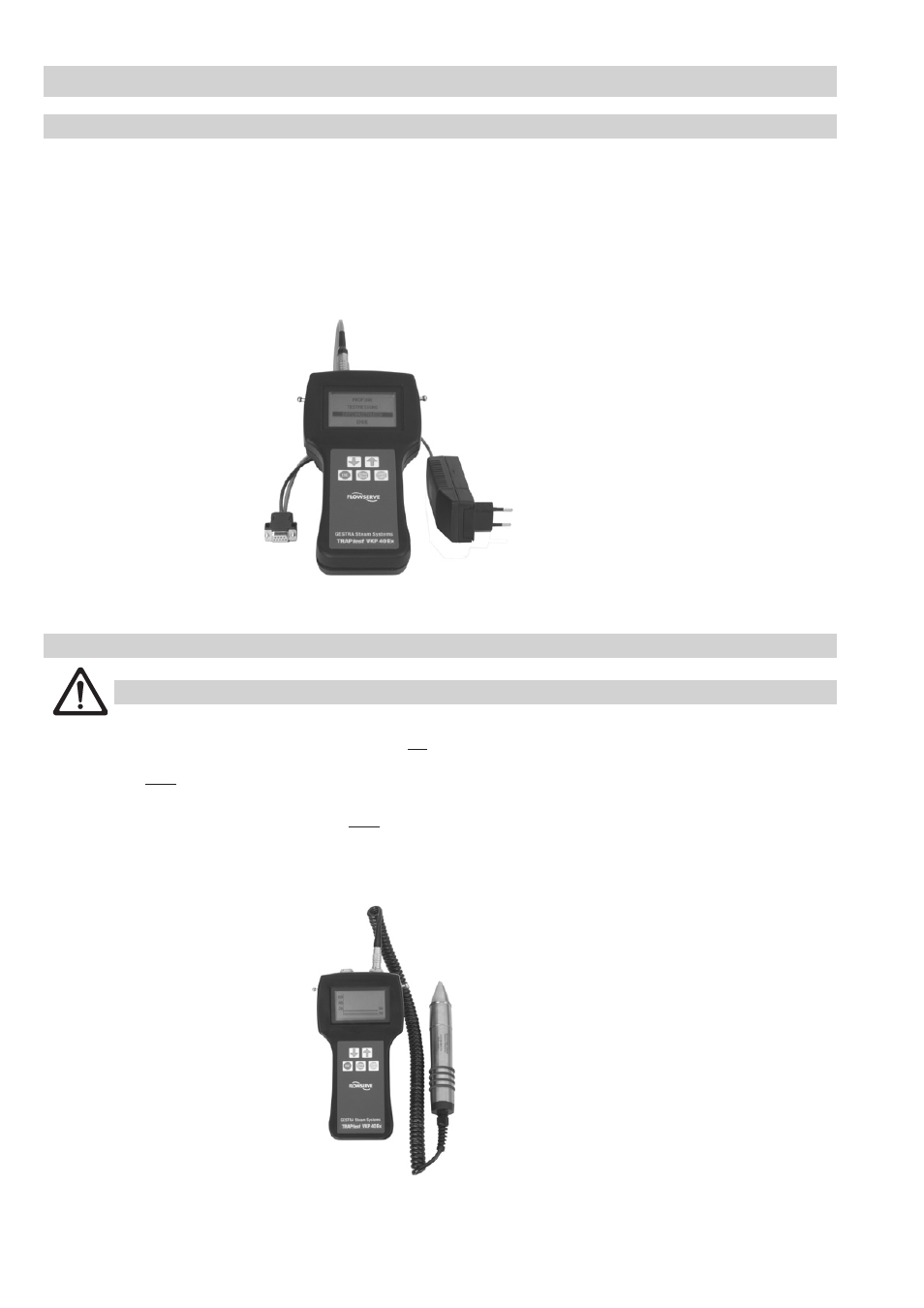

Datensammler VKPN 40Ex mit Anschlusskabel VKPA 40
Serieller Stecker
➞ Steckeradapter
➞
Netzteil
➞
Anschlusskabel
VKPA 40
Datensammler VKPN 40Ex,
bzw. VKPN 40 mit dem Messwertaufnehmer VKPS 40Ex
Messwertaufnehmer
VKPS 40Ex
➞
