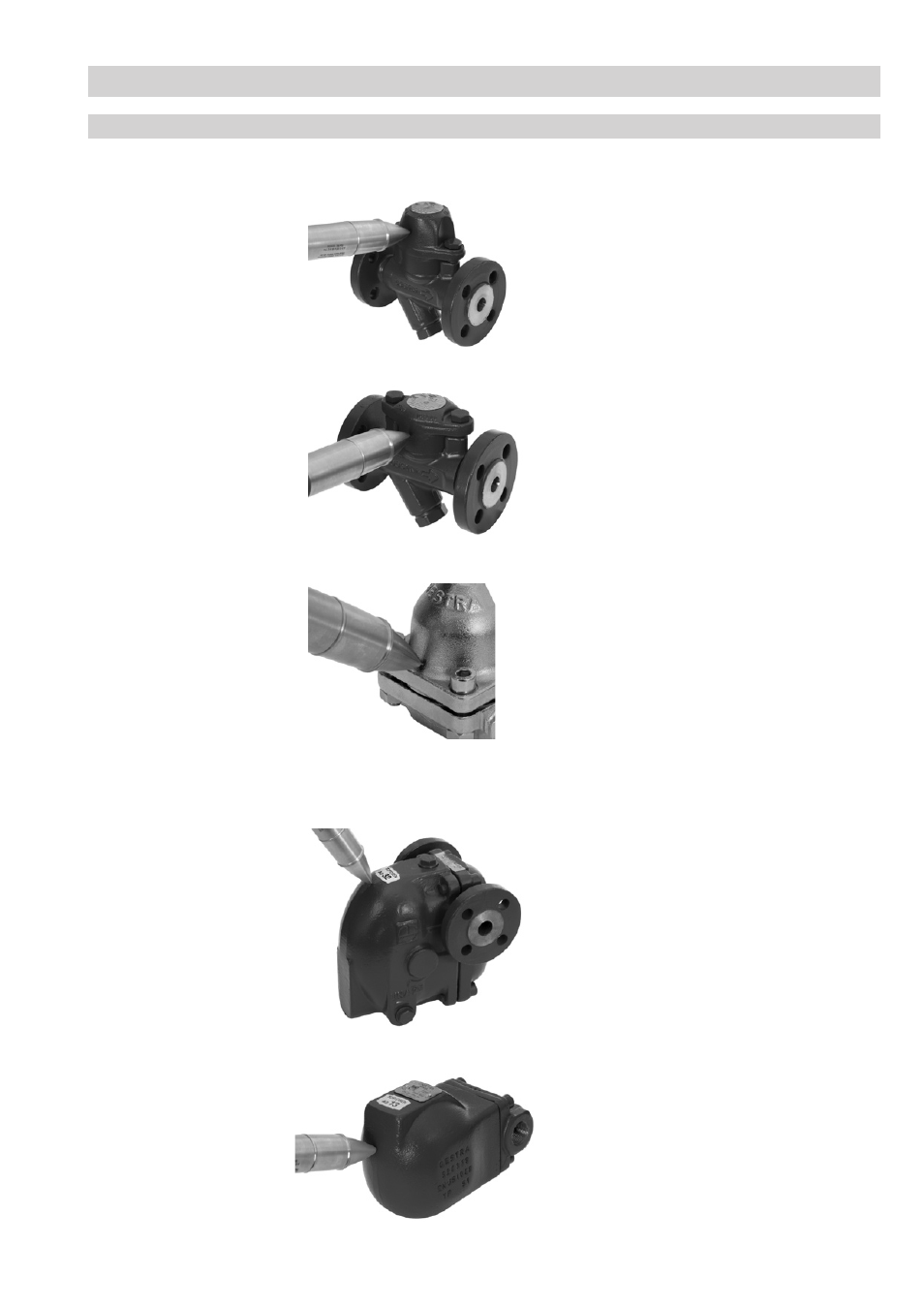

Bei Thermischen Kondensatableitern (Thermisch Bi Metall und Thermisch Kapsel) befindet sich der Aufsetzpunkt an der Haube im
Übergangsbereich zwischen Haube und Haubenflansch oder seitlich an der Haube.
Messpunkte
Fortsetzung
Kondensatableiter prüfen
Fortsetzung
Beispiel: Bimetall-Ableiter Typ BK 45
Beispiel: Thermischer Kapsel-Ableiter Typ MK 45
Beispiel: Bimetall-Ableiter Typ BK 15
Bei Schwimmerkondensatableitern befindet sich der Aufsetzpunkt am höchsten Punkt der Haube oder seitlich an der Haube.
Beispiel: Kugelschwimmer-Ableiter Typ UNA 2
Beispiel: Kugelschwimmer-Ableiter Typ UNA 1
