Seite 5
5
®
Betriebsanleitung MaxFlo 3 - VLDEIM7001-03 08.06
Teilenr. 7 Stopfbuchsenmuttern
Teilenr. 09 Stopfbuchenbolzen
Teilenr. 80 Stopfbuchsenflansch
Teilenr. 87 Druckstück
Teilenr. 4 Aufsatzmuttern
Teilenr. 08 Aufsatzbolzen
Teilenr. 93 Stopfbuchsenzwischenring
Teilenr. 88 Stopfbuchsenpackung
Teilenr. 99 Stopfbuchsen-Führungsbuchse
Teilenr. 40 Aufsatz
Teilenr. 4 Testanschlussstopfen (optional)
Teilenr. 58 Aufsatzdichtung
Teilenr. 46 Wellenanschlag
Teilenr. 5 Welle
Teilenr. 83 Wellenführungslager
Teilenr. 50 Kegel
Teilenr. 84 Kegelführungslager
Teilenr.
Ventilgehäuse
Teilenr. 3 Ventilsitz-Zwischenscheiben
Teilenr. 0 Ventilsitz
Teilenr. 30 Ventilsitzmutter
Teilenr. 6 Drehzapfendichtung
Teilenr. Drehzapfen
Teilenr. 5 Drehzapfenbolzen
Teilenr. 9 Drehzapfenmuttern

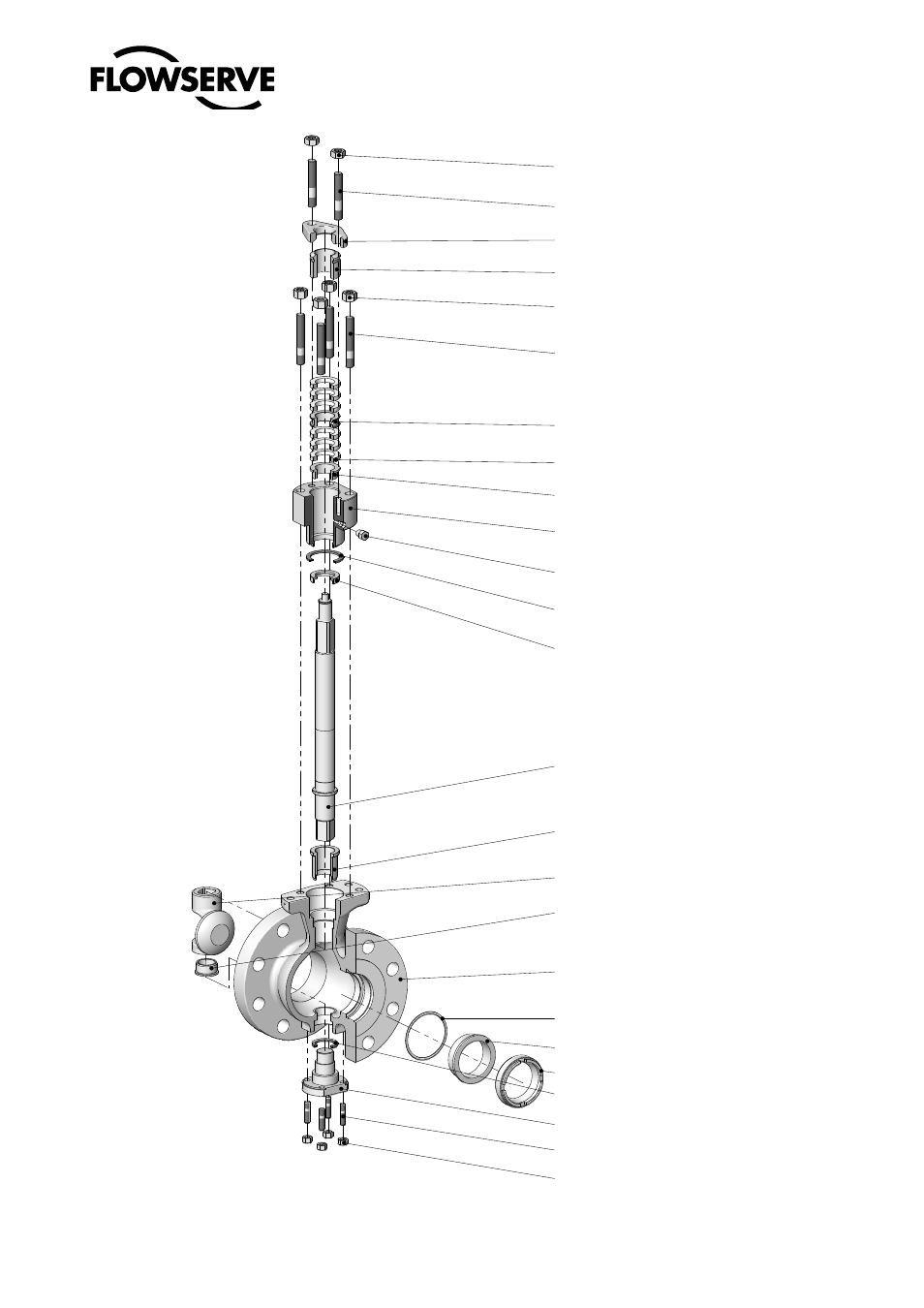

Abbildung 1 : Ventil MaxFlo 3
Die Teilenummern entsprechen den Bezeichnungen der in den Nomen-
klaturen oder Ersatzteillisten aufgeführten Teile.
