Betriebsanleitung MaxFlo 3 - VLDEIM7001-03 08.06
Dicke der im gelieferten Satz verfügbaren
Zwischenscheiben
Ventil-
abmessung Rundungs-
regel Beispiel Gewählte
Dicke
0,1 0,15 0,2 0,3 0,5
0,7
gewellt
DN5
" auf 0,05 mm
A – B = 0,7 mm
Rundung auf 0,5
mm
0,1
0,15 X X X X
DN40 bis DN00
,5" bis 8" auf 0, mm
A – B = 0,7 mm
Rundung auf 0,
mm
0,2 X X X X
DN50 – DN300
0" – "
A - B - 0,3 mm
Rundung auf
0,5 mm
A – B = 0,9 mm
A – B – 0,3 mm =
0,6 mm
0,5 X X
Baulänge
Kurz Lang
IEC 60534-3-2
EN 558-1/2 Serie 36
ISA S75.08.02
DIN 3202-F1
EN 558-1
IEC 60534-3-1
EN 558-2 Serie 37-38
ISA S75.08.01
1"
DN 25
Art. - Nr. 834
Drehmoment: 55 Nm
1.5"
DN 40
Art. - Nr. 835
Drehmoment: 40 Nm
2"
DN 50
Art. - Nr. 836
Drehmoment: 0 Nm
3"
DN 80
Art. - Nr. 837
Drehmoment: 550 Nm
4"
DN 100
Art. - Nr. 838
Drehmoment: 580 Nm
6"
DN 150
Art. - Nr. 839
Drehmoment: 300 Nm
8"
DN 200
Art. - Nr. 8330
Drehmoment: 950 Nm
Art. - Nr. 839
Drehmoment: 300 Nm
10"
DN 250
Art. - Nr. 833
Drehmoment: 750 Nm
Art. - Nr. 8330
Drehmoment: 950 Nm
12"
DN 300
Art. - Nr. 833
Drehmoment: 00 Nm
Art. - Nr. 833
Drehmoment: 750 Nm

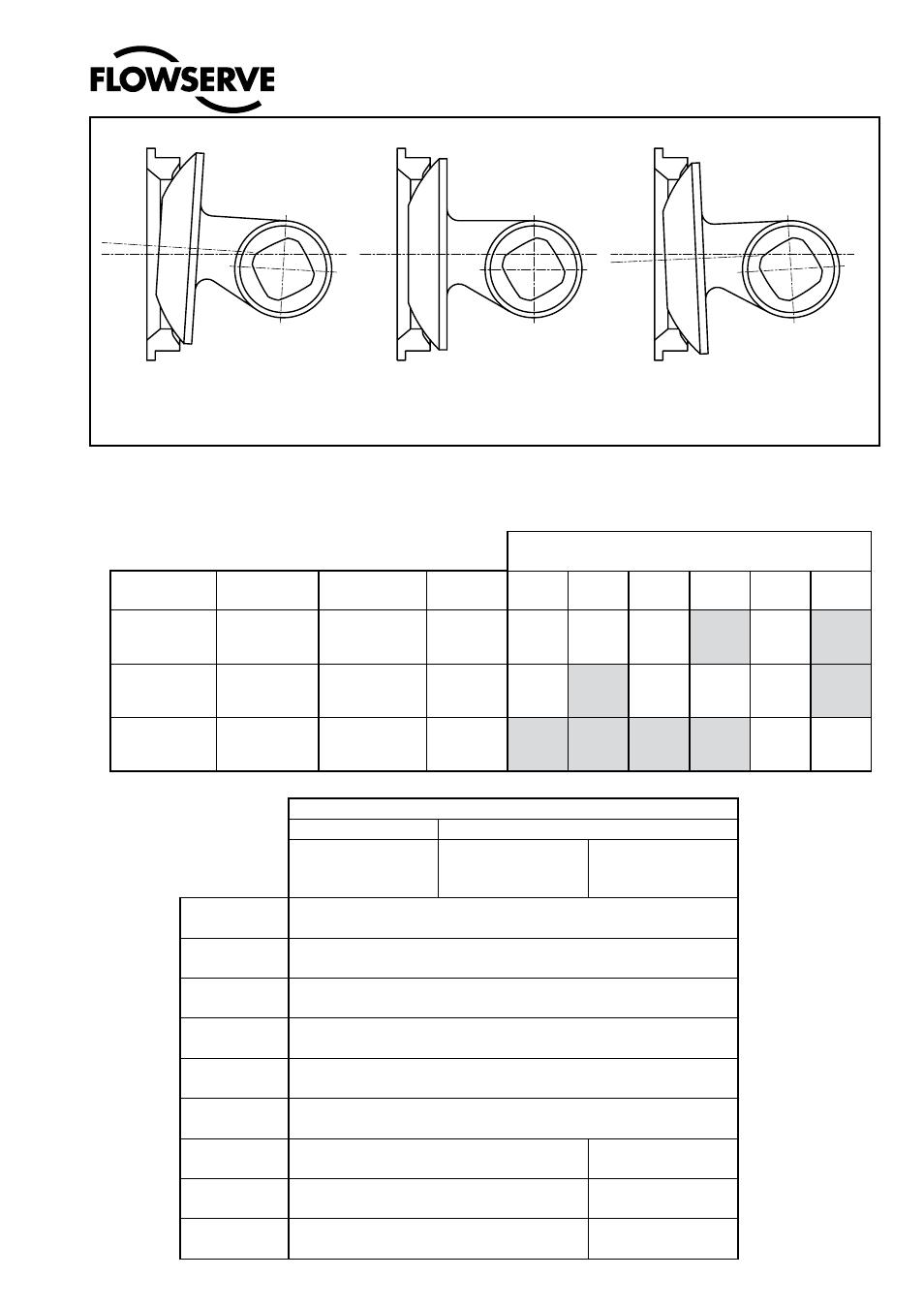

Abbildungen 5: Positionierung des Kegels
Tabelle III: Wahl der Zwischenscheiben
Tabelle IV: Werkzeug für den Ausbau der Ventilsitze
Kegel, dargestellt mit gerin-
ger Verzögerung. Empfohlene
Einstellung
Kegel in Grenzposition, die
nicht überschritten
werden soll
Kegel, dargestellt mit
Voreilung. Zu vermeidende
Einstellung
