7
®
Betriebsanleitung MaxFlo 3 - VLDEIM7001-03 08.06
6.0 Den Dichtungsring des Aufsatzes (Teilenr. 58) am
Boden der Ventilgehäusebohrung einsetzen, den
Aufsatz auf die Welle schieben und vorsichtig in die
Ventilgehäusebohrung hineindrücken.
BEMERKUNG: Bei der Montage muss der Aufsatz mit
den gefrästen Seiten lotrecht zu den Ventilgehäuse-
flanschen ausgerichtet sein.
6. Die Führungsbuchse der Stopfbuchse in den Aufsatz
einsetzen und anschließend die Zwischenringe und die
Packung, wie in Abbildung 3 dargestellt, entsprechend
der gewählten Konfiguration so einbauen, wie es für den
fachmännischen Einbau von Packungen erforderlich ist.
6. Das Druckstück und den Flansch der Stopfbuchse
einbauen, anschließend die Muttern der Packung von
Hand anziehen.
6.3 Die Aufsatzmuttern einfach von Hand anziehen, damit
der Aufsatz an seinem Platz bleibt.
6.4 Die Aufsatz- und Zapfenmuttern entsprechend den in
Tabelle II genannten Werten fachmännisch entspre-
chend den üblichen Verfahren für das Anziehen über
Kreuz abwechselnd anziehen.
6.5 In Bezug auf Wiedereinbau und Verkeilung des Ventil-
sitzes siehe Abschnitt „Austausch des Ventilsitzes“.
6.6 Antrieb und Joch gemäß der Beschreibung in
der Einbauanleitung für den betreffenden Antrieb ein-
bauen.
6.7 Das Ventil in die Rohrleitung, wie im Abschnitt 0
„Rohrleitungseinbauten“ beschrieben einbauen.

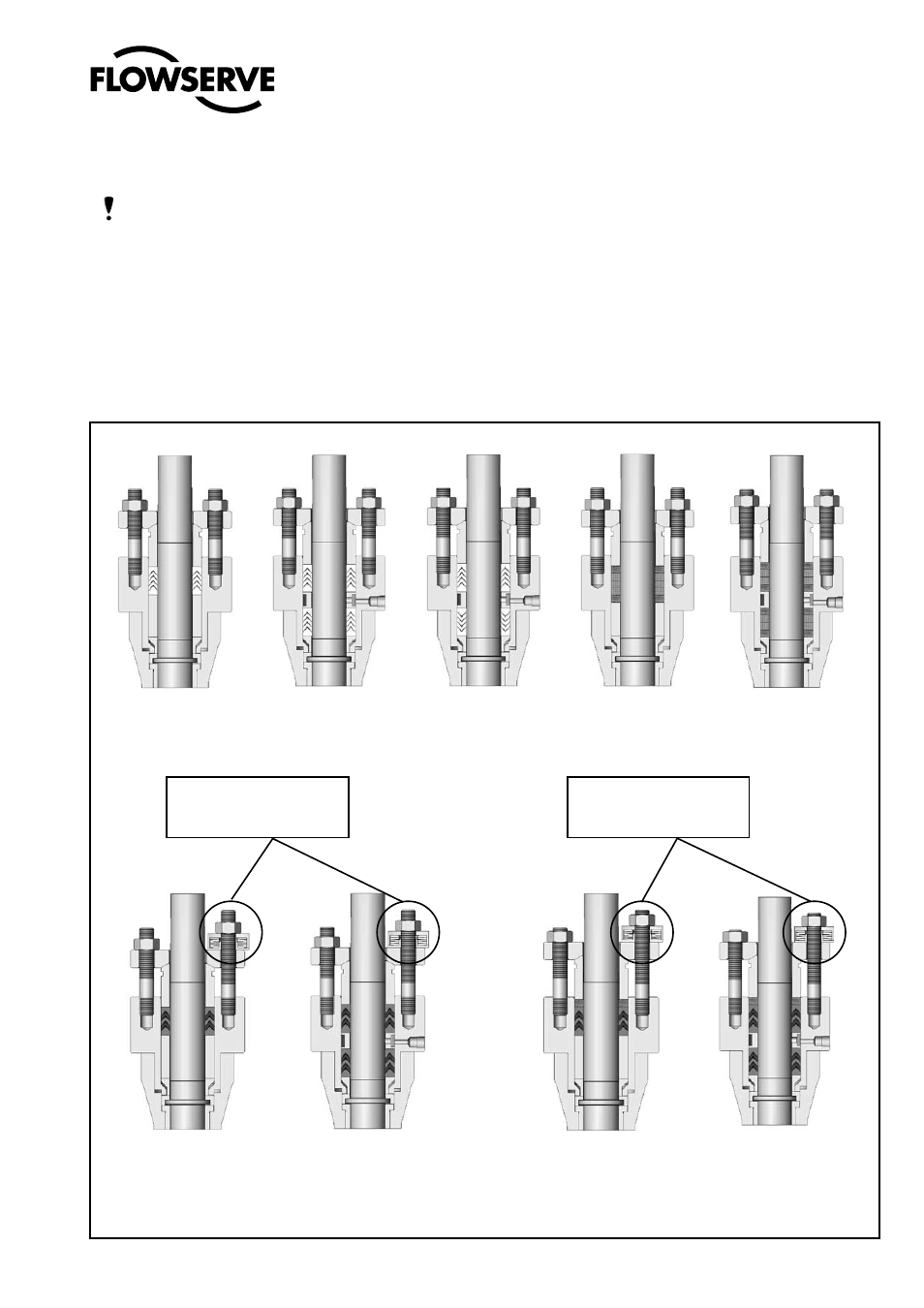

V-Ringe Einfach V-Ringe Doppelt V-Ringe Doppelt „Vakuum“ Einfachgraphit Doppelgraphit
Abbildungen 3: Typische Konfigurationen der Stopfbuchsenpackungen
System „Live Loading“:
- optional für SureGuard / XT
- Standard für SafeGuard System „Live Loading“:
- optional für SureGuard / XT
- Standard für SafeGuard
SureGuard einfach
SureGuard XT einfach
SafeGuard einfach
SureGuard doppelt
SureGuard XT doppelt
SafeGuard doppelt
SureGuard „Flameproof“ einf.
SureGuard XT „Flameproof“ einfach
SafeGuard „Flameproof“ einfach
SureGuard „Flameproof“ doppelt
SureGuard XT „Flameproof“ doppelt
SafeGuard „Flameproof“ doppelt
