9.2 Drehgeberfunktion – Datenformat
ProfiNet-IO-Geräte werden in Modulen eingesetzt� Jedes Modul kann einem Slot
zugeordnet werden� Ein Sub-Slot kann mehrere zyklische Eingangs/Ausgangs-
Kanäle beinhalten sowie azyklische Protokollkanäle (benötigt für Parameter)�
Es sind verschiedene Steuerungen von verschiedenen Herstellern verfügbar�
Einige davon unterstützen nur einen Sub-Slot� Andere wie die S7 400 unterstützen
mehrere Sub-Slots� Um mit allen Steuerungen arbeiten zu können, gibt es in der
GSDML-Datei zwei Verzeichnisse: Standard (für IRT) und „kein PDEV“�
ifm Drehgeber bieten für das Standardprofil einen Slot mit einem Sub-Slot für alle
alten Steuerungen, die nicht mehrere Sub-Slots unterstützen�
Geräteparameter werden übersichtlich in einer Tabelle gruppiert� Die Tabellen auf
den nächsten Seiten geben einen Überblick über die ifm Drehgeber-Funktionalität�

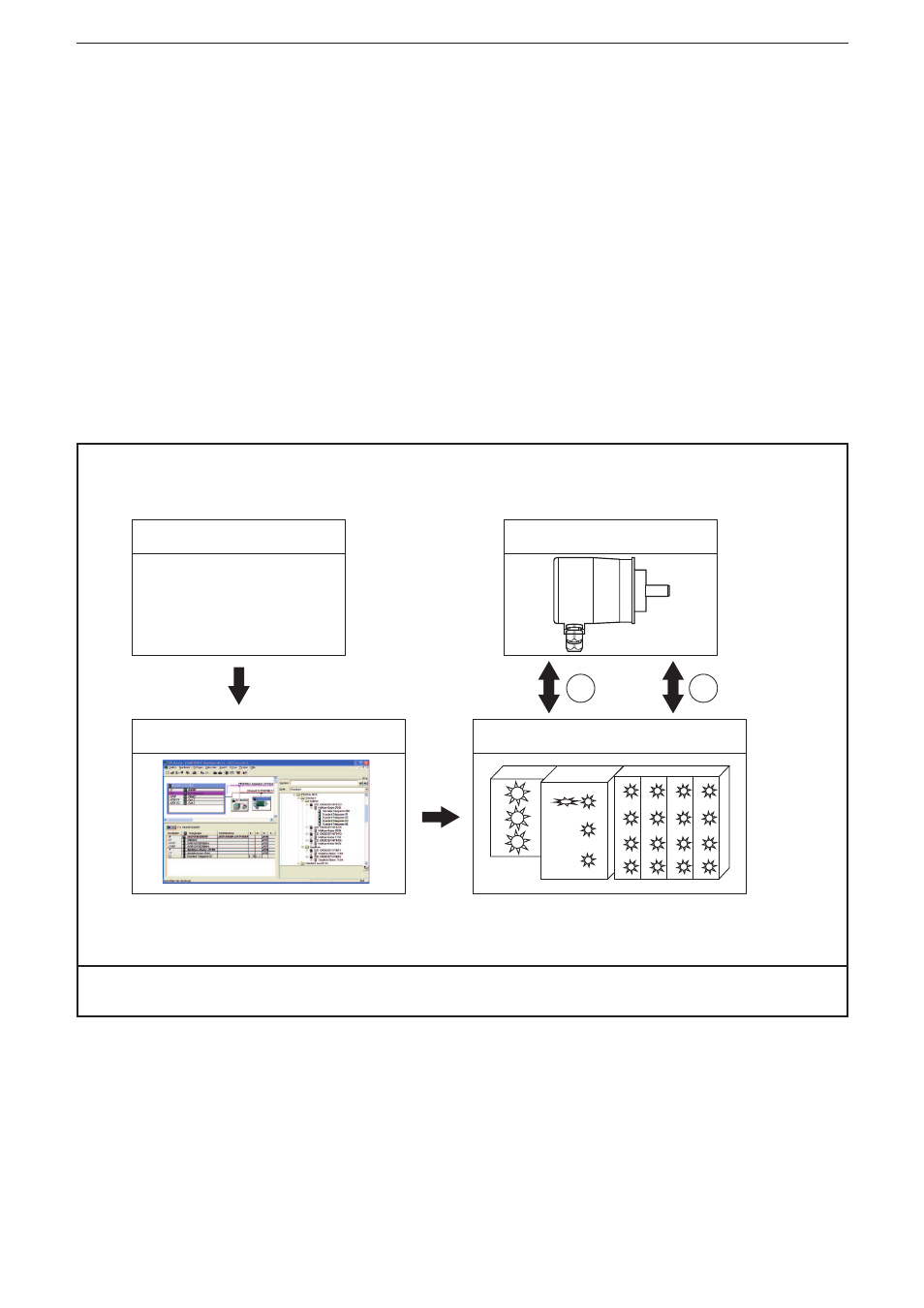

Drehgeber
GSDML Datei
Steuerung
SPS Projektierungstool
1
2
1: Azyklische Datenübertragung (Parameter)
2: Zyklische Datenübertragung (Prozessdaten)
