DE
Drehgeber mit ProfiNet-Schnittstelle
7

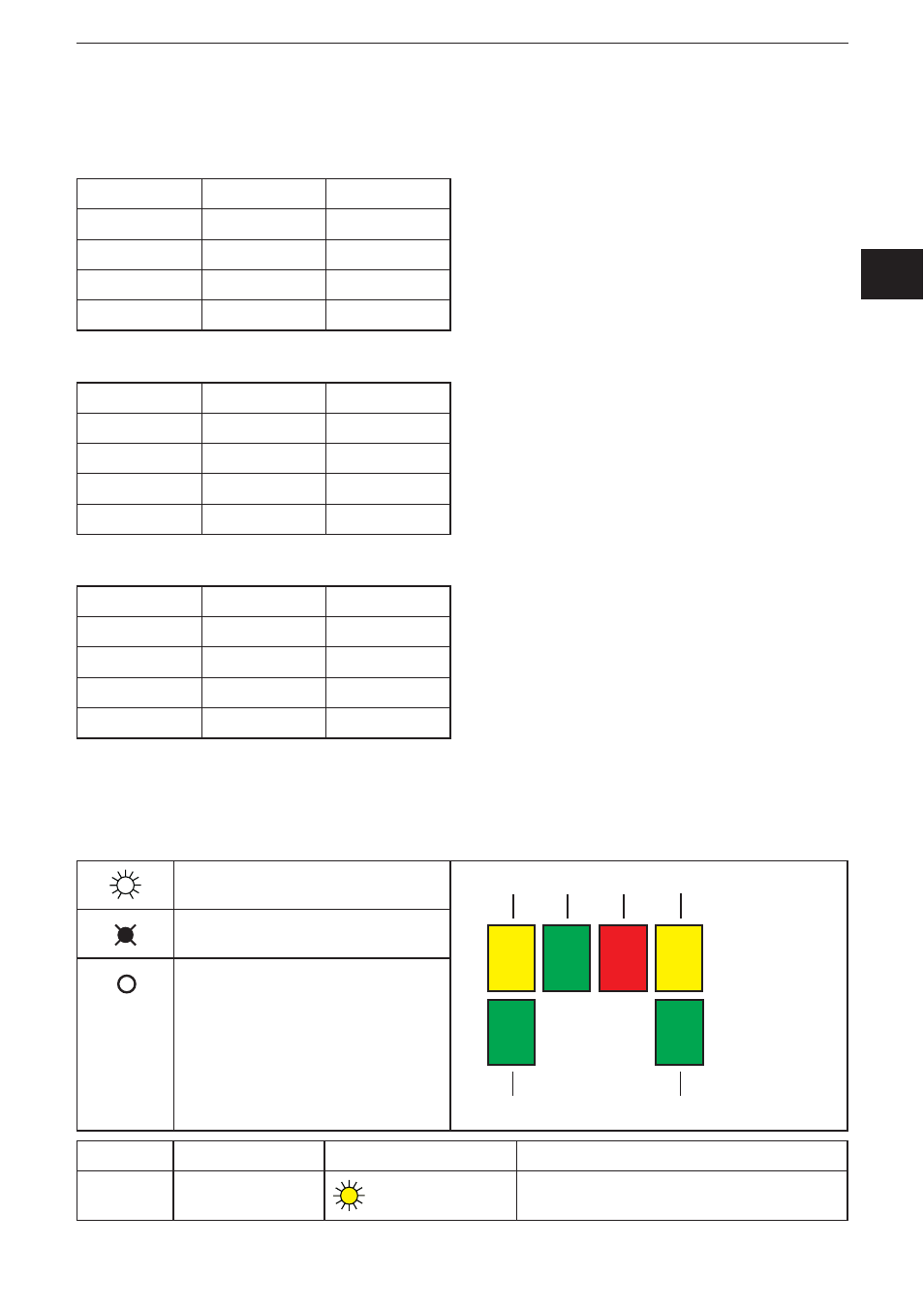

5.2 Ethernet-Kabel
5.2.1 RJ45 – M12 gekreuzt
Signal
RJ45
M12
Tx +
1
2
Tx -
2
4
Rx +
3
1
Rx -
6
3
5.2.2 RJ45 – M12 gerade
Signal
RJ45
M12
Tx +
1
1
Tx -
2
3
Rx +
3
2
Rx -
6
4
5.2.3 M12 – M12
Signal
M12
M12
Tx +
1
1
Tx -
2
2
Rx +
3
3
Rx -
4
4
6 LED Anzeigen
6.1 Legende
LED an / leuchtet
Stat 1 Stat 2 Active 1
Active 2
Link 1
Link 2
LED blinkt
LED aus
LED
Farbe
Status / Frequenz
Beschreibung
Active 1
gelb
Datenverkehr auf Port 1
