Seite 6
Drehgeber mit ProfiNet-Schnittstelle
6
Nach Abschluss der Inbetriebnahme werden die Konfigurationsdaten in das IO
Steuergerät (SPS) geladen und der Datenaustausch mit dem IO-Gerät findet statt�
IO-Geräte werden innerhalb des ProfiNet (und auch durch mögliche externe
Ethernet-Komponenten) über Ihre IP-Adresse angesprochen�
Daten können zyklisch (Prozessdaten) vom IO-Steuergerät zum IO-Gerät übertra-
gen werden (und umgekehrt)� Zusätzlich können azyklische Parameter während
der Inbetriebnahme des IO-Gerätes übertragen werden oder während des lau-
fenden Betriebs mit Aufrufen von Objektbausteinen�
4 Bestimmungsgemäße Verwendung / Funktion
● Integrierter Boot-Loader für Firmware-Upgrades
● Rundachsenfunktionalität
● Nachbarschaftserkennung (beim Austausch des Gerätes)
● Geräteidentifikation über LED’s
● Verschiedene Filter für Geschwindigkeitsausgabe
● ProfiNet Drehgeber-Profil V4�0/V4�1
5 Elektrischer Anschluss
► Anlage spannungsfrei schalten�
► Gerät nach den Angaben auf dem Typenschild anschließen�

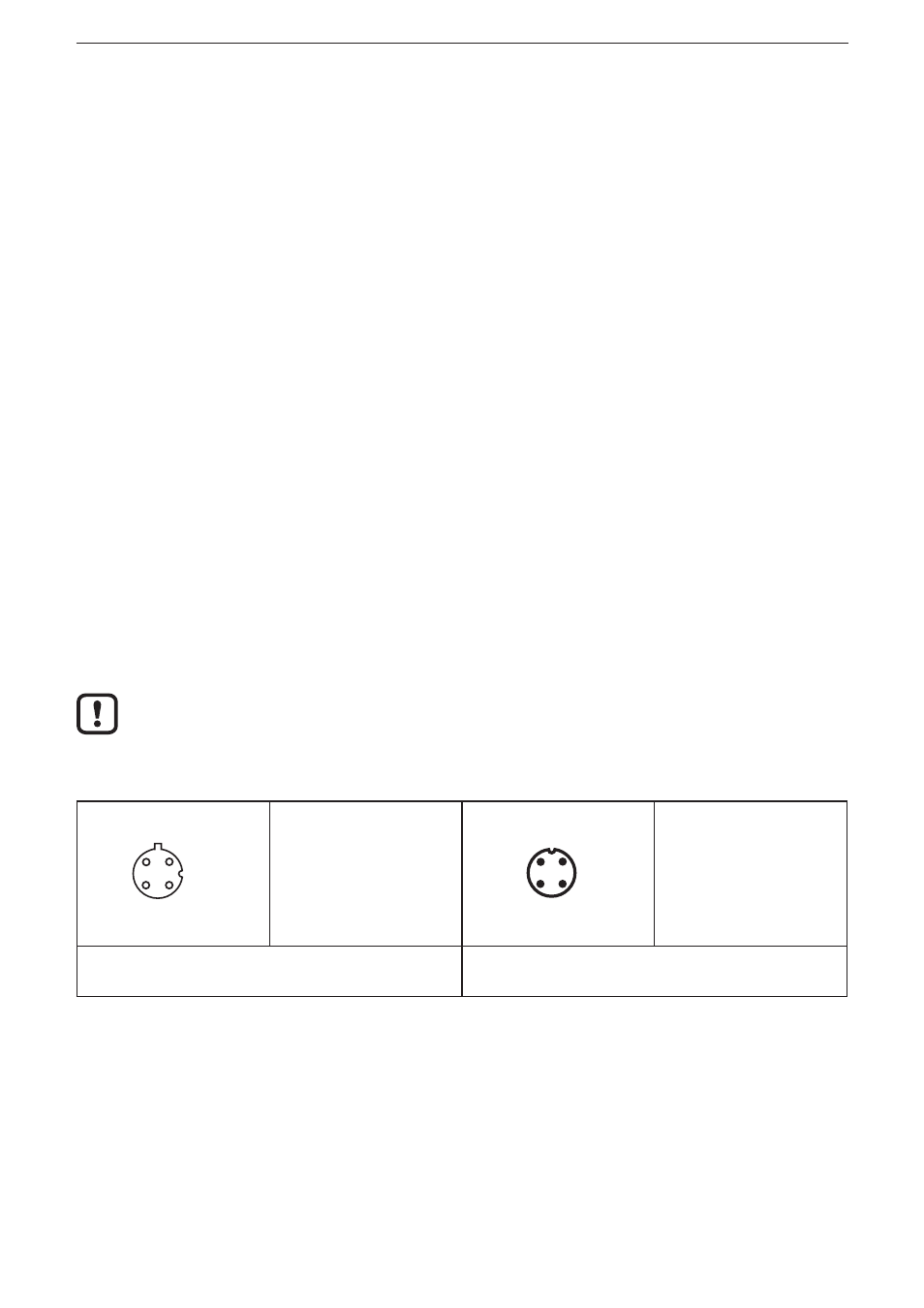

5.1 Ethernet und Spannungsversorgung
1
4
3
2
1: Tx +
2: Rx +
3: Tx -
4: Rx -
4
2
1
3
1: US (10 - 30 V DC)
2: nicht belegt (n�c�)
3: GND (0V)
4: nicht belegt (n�c�)
Ethernet:
4-polige Buchse, D-codiert
Spannungsversorgung:
4-poliger Stiftstecker, A-codiert
