4
WARTUNG
powermax1250
Wartungshandbuch 3-11

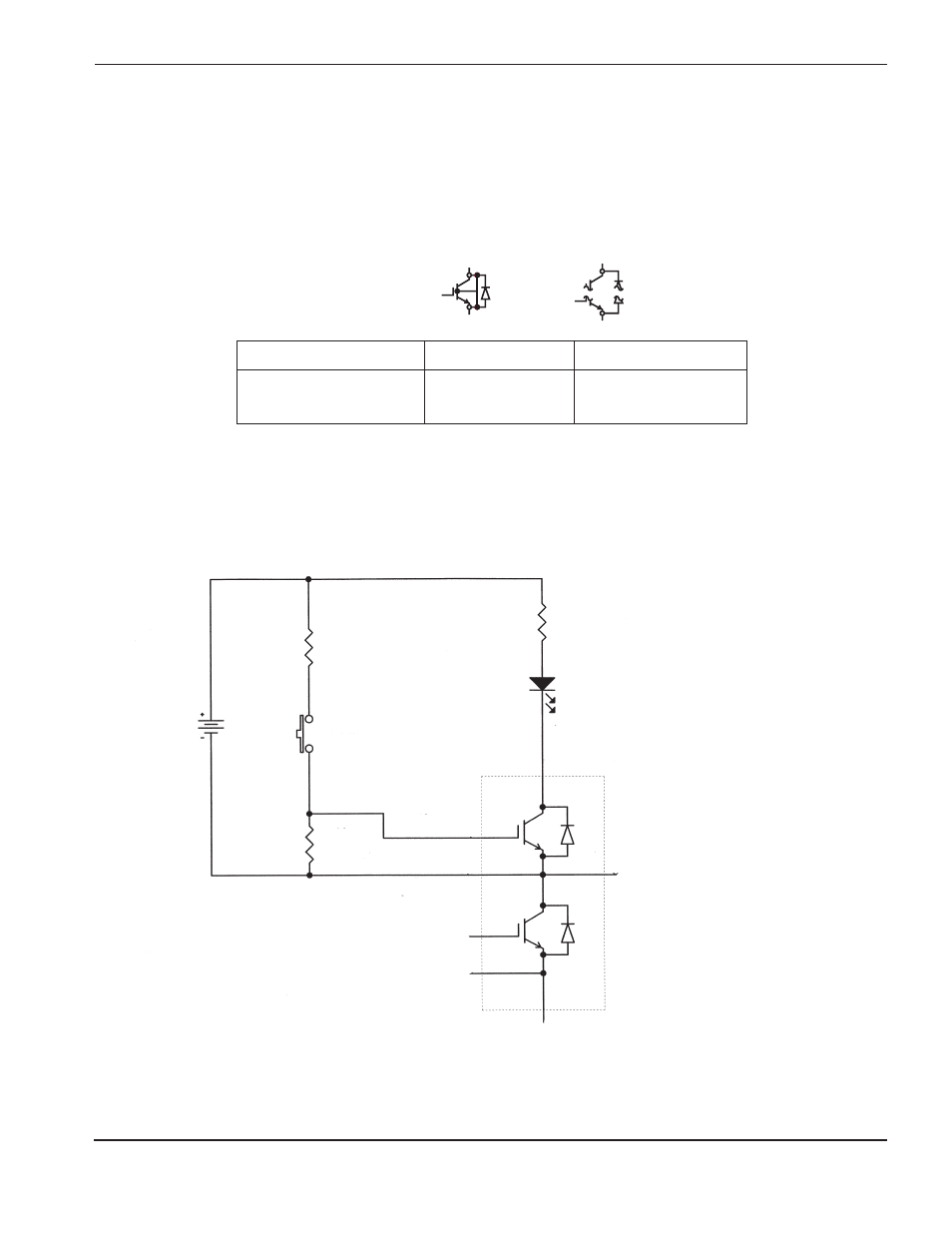

Schematische Darstellung für den Bau eines IGBT-Testers
Fehlerbeseitigung am Hypertherm-IGBT-Tester
1. Leitungen und IGBT-Tester auf Beschädigungen hin untersuchen.
2. Überprüfen, ob die Batteriespannung größer als 8 V ist.
3. IGBT-Tester selbst wie nachfolgend gezeigt testen. Wenn die Ergebnisse nicht mit der Tabelle übereinstimmen,
Leitungsverbindungen austauschen.
Leitungen anschließen Kurzschlusstest Unterbrechungstest
Keine Bestanden Nicht bestanden
Rot nach schwarz Nicht bestanden Bestanden
Erläuterungen
1. Kollektor 1 (C1)
2. Emitter 2 (E2)
3. Kollektor 2, Emitter 1 (C2,E1)
4. Gate 1 (G1)
5. Emitter 1 (E1)
6. Emitter 2 (E2)
7. Gate 2 (G2)
9 VDC
Batterie
R4
2,0K
009036
Tastschalter,
Arbeitskontakt
Gelber
Minigreifer-
Testclip
5
4
Schwarzer
Minigreifer-
Testclip
R1
3,01M
009464
3
7
6
2
1
D1
Rote LED-Leuchte
109092
Roter Minigreifer-
Testclip
R3
2,0K
009036
Q1
150A
1400V
109125
