4
WARTUNG
powermax1250
Wartungshandbuch 3-37

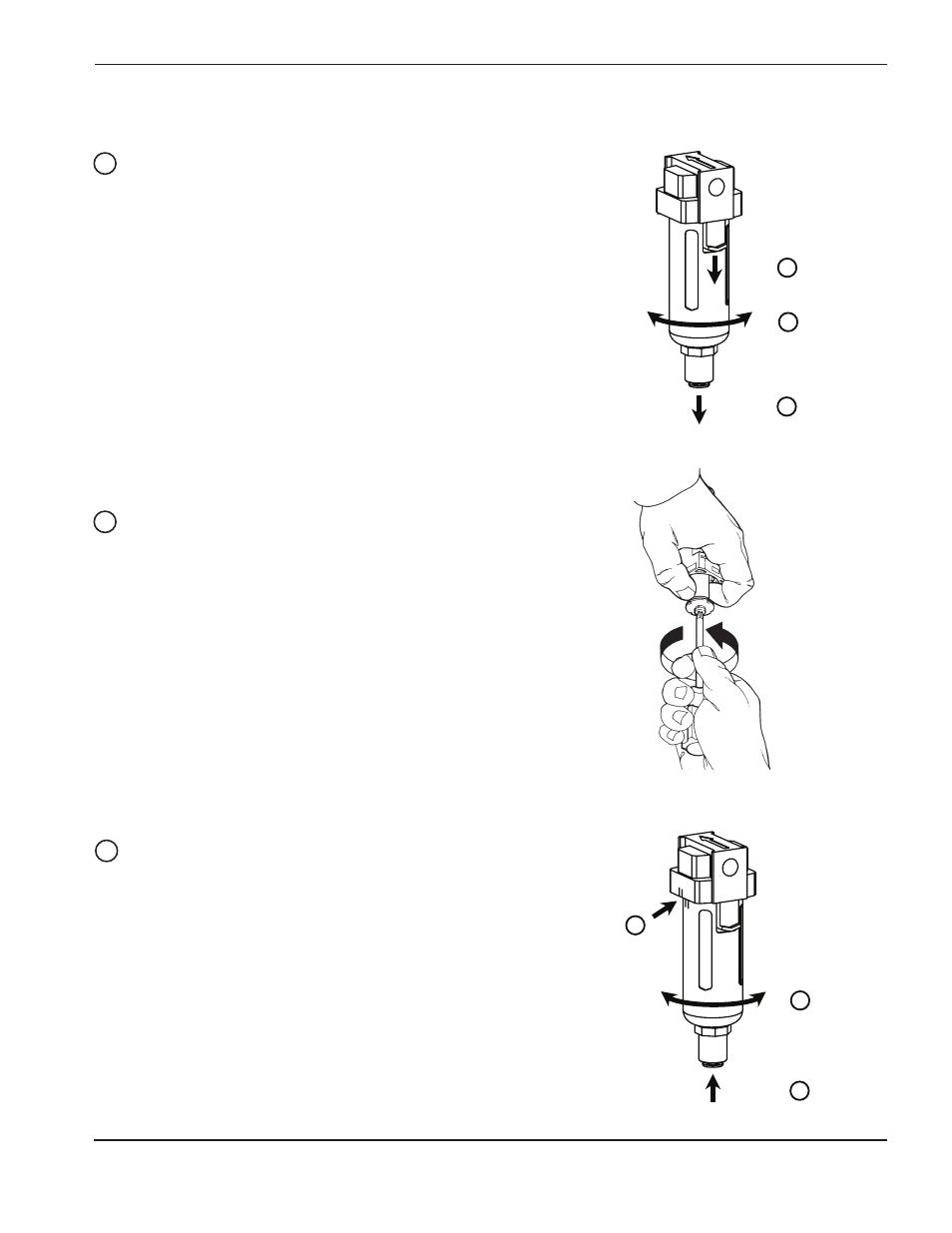

Austausch des Filterelements
A
B
C
Strom- und Gaszufuhr unterbrechen.
Filtergehäuse entfernen.
A. Schwarze Entriegelungslasche herunterziehen und halten.
(Falls die Lasche nicht sichtbar ist, an der Rückseite des
Filtergehäuses nachsehen.)
B. Filtergehäuse in beliebige Richtung drehen, bis es sich löst.
C. Filtergehäuse zum Entfernen herunterziehen. Das Gehäuse
hat rund um die Oberseite einen O-Ring. O-Ring nicht
wegwerfen.
Trägt der O-Ring Anzeichen von Abnutzung oder gibt es
andere Gründe für dessen Austausch, nachprüfen, ob es
sich um den korrekten O-Ring für den Filter handelt. (Jeder
Filter hat ein Etikett auf einer Seite des Filterrumpfes.)
• Für AF30-Filter Teilenummer 011105 verwenden.
• Für NAF3000-Filter Teilenummer 011094 verwenden.
A
B
C
Filtergehäuse wieder installieren.
A. Schwarze Lasche herunterhalten und Filtergehäuse über
das Filterelement schieben.
B. Markierungen auf dem Filtergehäuse und dem
Filterelement ausrichten.
C. Filtergehäuse drehen, bis es einrastet.
3
Schraubendreher verwenden, um das alte Filterelement aus
dem Filtergehäuse zu entfernen. Dann neues Filterelement
installieren.
Anmerkung: Das Filterelement darf sich nicht drehen, wenn
die Schraube gelockert wird.
1
2
