4

WARTUNG

powermax1250

Wartungshandbuch

3-27

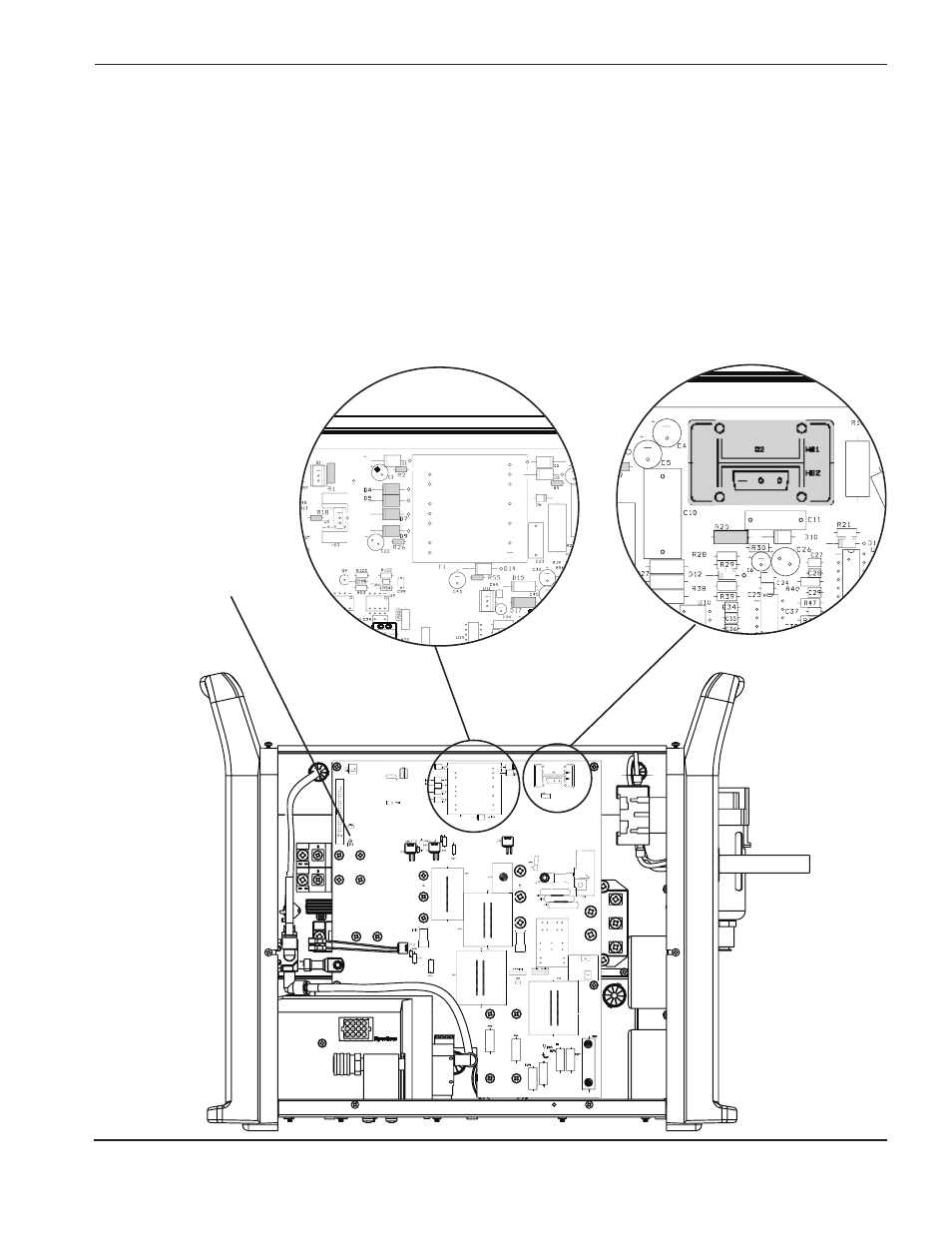

Test 6 – Rücklauf-Schaltkreis

Test des Schaltkreises für die Gleichstromversorgung (+5 VDC, +10 VDC, +18 VDC und +24 VDC)

• Überprüfen, ob die nachfolgend aufgelisteten Dioden einen Kurzschluss haben, indem deren Widerstand

geprüft wird (ca. 2kΩ).

Anmerkung: Spannung zu TP1 überprüfen.

• Schaltkreis auf Beschädigungen untersuchen.

D4 = 24 VDC

R1 = 24 VDC

D5 = 24 VDC

R2 = 18 VDC

D7 = 10 VDC

R9 = -6 VDC

D9 = 18 VDC

R18 = 5 VDC

D17 = 5 VDC

R20 = 0,75Ω
R26 = 18 VDC
R55 = 18 VDC

TP1
