WARTUNG
3-20
powermax1250
Wartungshandbuch
4

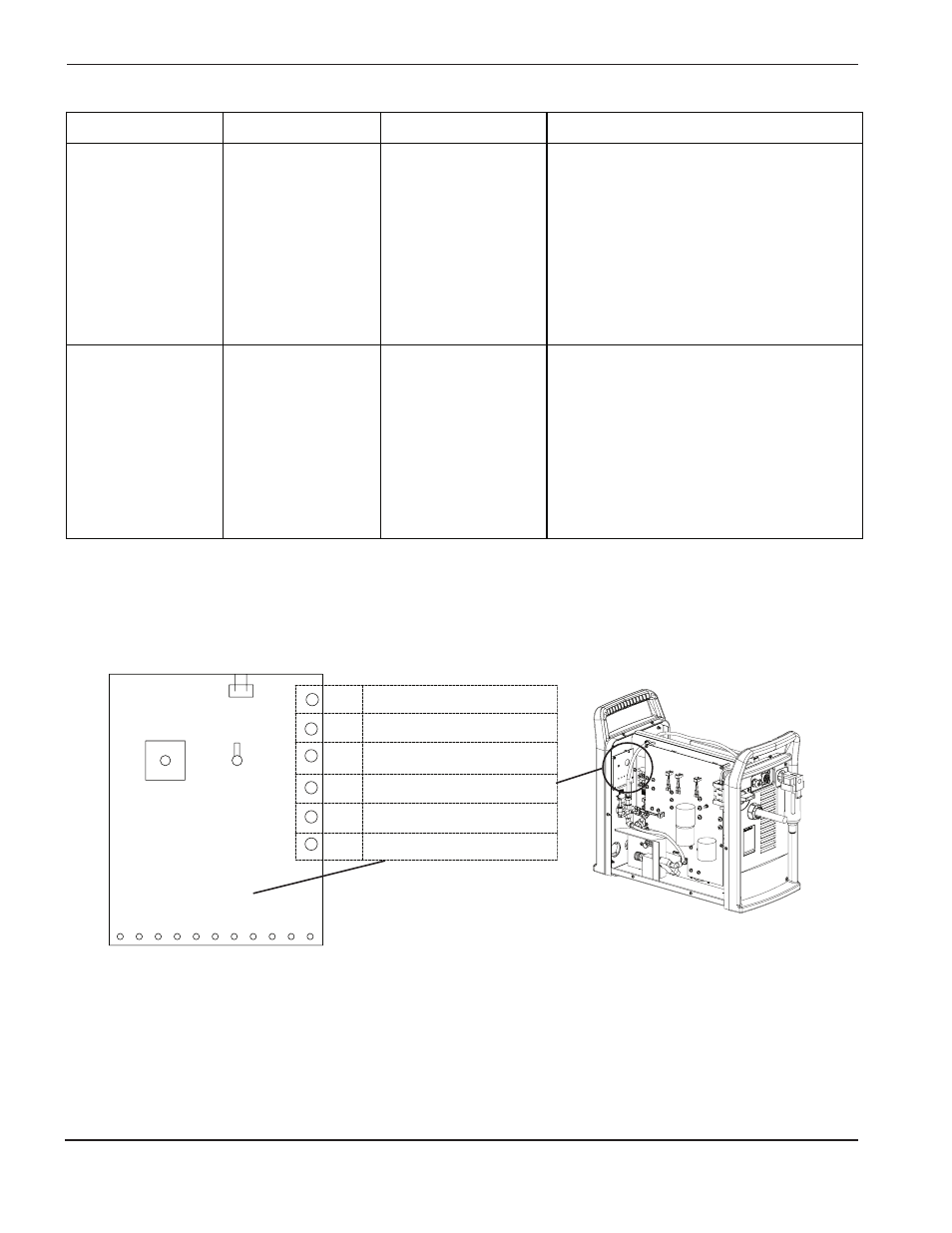

Steuerbaukarten-LEDs
Leuchtet die rote Fehler-LED, keine gelben LED leuchten und die grünen AC- und Gasdruck-LEDs bleiben
erleuchtet, sind die LEDs auf der Rückseite der Steuerbaukarte (PCB3) überprüfen.
70 50 45 60 55 65 75 80 85
START
XFR
SDF
IF
TSO
SP
P1
UP
MID
DOWN
CPA
NORMAL
GOUGE CURRENT
GAS
STATUS
DIAGNOSE-LEDS
START-SIGNAL GÜLTIG
ÜBERTRAGUNG
SELBSTDIAGNOSEFEHLER
(BLINKT IM 1-SEKUNDEN-RHYTHMUS)
INVERTER-SICHERHEITS-VERRIEGELUNG
(10 SEKUNDEN LANG NACH DEM VORFALL ERKENNBAR)
BRENNER KLEMMT IN OFFENEM ZUSTAND
(10 SEKUNDEN LANG NACH DEM VORFALL ERKENNBAR)
RESERVE
Problem Dies kann bedeuten Ursache Lösung
Fehler-LED beim
Einschalten. Das Startsignal leuchtet
auf der Steuerbaukarte.
Die CNC, die bei einem
Maschineneinsatz den
Plasmastart ausgibt oder
der Brennerwippentaster
sind fehlerhaft oder
belegt.
Beim Handbrenner die Verdrahtung des Brenner-
Wippentasters überprüfen (siehe T80-
Handbrenner). Beim Einsatz eines
Maschinenbrenners das Schnittstellenkabel aus
der Rückseite der Stromquelle ziehen und Start-
LED überprüfen (siehe Steuerbaukarten-LEDs).
Erlischt die Start-LED, liegt das Problem
entweder in einem Kurzschluss im Schnittstellen-
kabel oder die CNC erteilt ein Plasma-Startsignal.
Die rote LED auf der
Strombaukarte (PCB2)
bleibt erleuchtet, wenn
die Netzversorgungs-
spannung zwischen
200 und 540 VAC liegt.
Defekter Blindstrom-
kompensations-
Schaltkreis auf der
Strombaukarte (PCB2);
der Inverter geht in den
Überstrom-Zustand,
oder es liegt
ein größerer
Komponentenschaden
an der Strombaukarte
(PCB2) vor.
Defekter oder
kurzgeschlossener
Inverter-IGBT (Q6),
Blindstrom-
kompensations-IGBT
(Q7) oder die
Strombaukarte (PCB2)
ist defekt.
Test 5 durchführen und jegliche defekten
Komponenten gemäß dem Testergebnis
austauschen.
