4

WARTUNG

powermax1250

Wartungshandbuch

3-29

Test 8 – Plasmastart

• Nach EINSCHALTEN des Netzstroms, eine Drahtbrücke zwischen rot und weiß an der

Maschinenschnittstelle (J19) anbringen. Der Brenner sollte einen Lichtbogen erzeugen.

Anmerkung: Dies gilt nur für den Maschinenbrenner.

• Zündet der Brenner, Maschinenschnittstellenkabel untersuchen und Startsignal von der CNC überprüfen ,

indem nachgeprüft wird, ob die START-LED auf der Steuerbaukarte leuchtet (siehe

Steuerbaukarten-LEDs).

• Zündet der Brenner nicht, überprüfen, ob auch die Start-LED auf der Steuerbaukarte (PCB3) nicht leuchtet.

• Um den Handbrennerbetrieb zu überprüfen, Wippentaster betätigen und nachprüfen, ob die Start-LED

leuchtet (siehe

Steuerbaukarten-LEDs).

• Ist die Start-LED AUS, Durchgängigkeit zwischen den violetten und orangefarbenen Drähten am

Schnellkupplungsstecker des Brennerschlauchpakets überprüfen.

• Ist die Start-LED AUS und der Wippentaster arbeitet ordnungsgemäß, Drahtbrücke zwischen den Stiften 3

und 4 von U22 anbringen. Leuchtet die Start-LED, Strombaukarte (PCB2) austauschen. Leuchtet sie nicht,
Steuerbaukarte (PCB3) austauschen.

Test 9 – Brennerkappensensor

• Schnellkupplungsstecker (J18) von der Stromquelle entfernen.

• Durchgängigkeit der Stifte 11 und 12 am Steckerende des Brenners mit im Brenner installierten

Verschleißteilen überprüfen.

• Falls unterbrochen, ist die Verdrahtung in den Brennerleitungen und im Brennerkappenschalter zu

überprüfen.

• Bei ABGESCHALTETEM Netzstrom Drahtbrücke zwischen den Stiften 3 und

4 von U23 anbringen.

• Strom EINSCHALTEN. Erlischt die Brennerkappensensor-LED,

Strombaukarte (PCB2) austauschen. Bleibt die LED erleuchtet,
Steuerbaukarte (PCB3) austauschen.

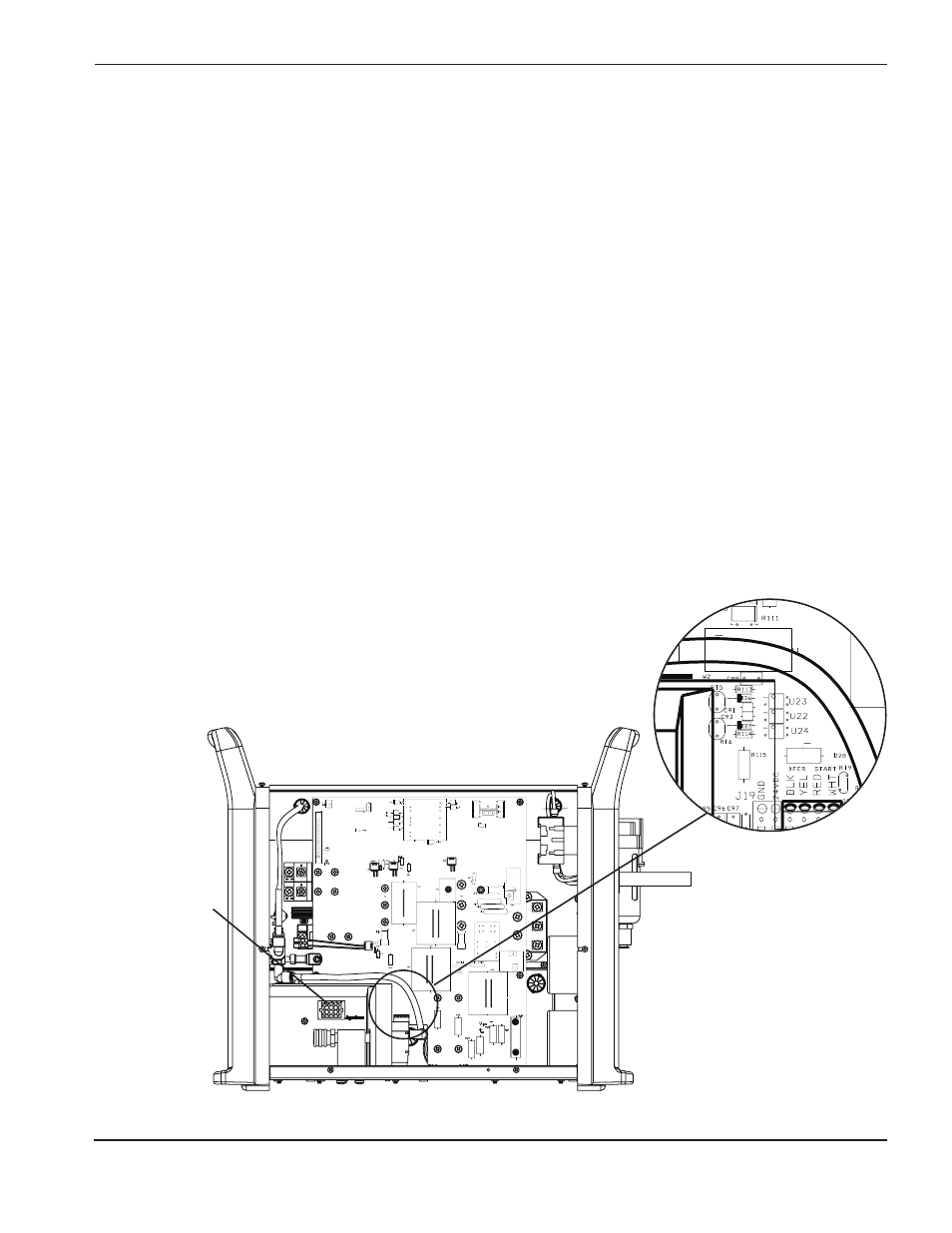

Schnellkupplungs-
stecker (J18)
