WARTUNG
3-40
powermax1250
Wartungshandbuch
Aus- und Einbau der Strombaukarte
Es kann erforderlich sein, die Strombaukarte aus der Stromquelle auszubauen, um sie auszutauschen oder um
Komponenten auszutauschen, z. B. IGBTs, die sich dahinter befinden.
VORSICHT
STATISCHE ELEKTRIZITÄT KANN PLATINEN BESCHÄDIGEN
Beim Umgang mit Leiterplatten sind angemessene Vorsichtsmaßnahmen zu treffen.
• Leiterplatten in antistatischen Behältern aufbewahren.
• Beim Umgang mit Leiterplatten sind geerdete Gelenkbänder zu tragen.
Entfernung
1. Strom- und Gaszufuhr unterbrechen.
2. Abdeckung von der Stromquelle durch Entfernen der 12 Schrauben und anschließendes Abheben der
Abdeckung entfernen.
3. Isolierungsplatte durch Entfernen der Schrauben an der rechten und unteren Kante entfernen.
4. Brennerleitung unterbrechen und dann die Schnellkupplungs-Sperre entfernen.
5. Pilotlichtbogen-Gateantrieb und IGBT-Gateantriebe von der Strombaukarte unterbrechen. Dann die Muttern
entfernen, die das Werkstückkabel und das Netzkabel-Erdungskabel an der Strombaukarte festhalten.

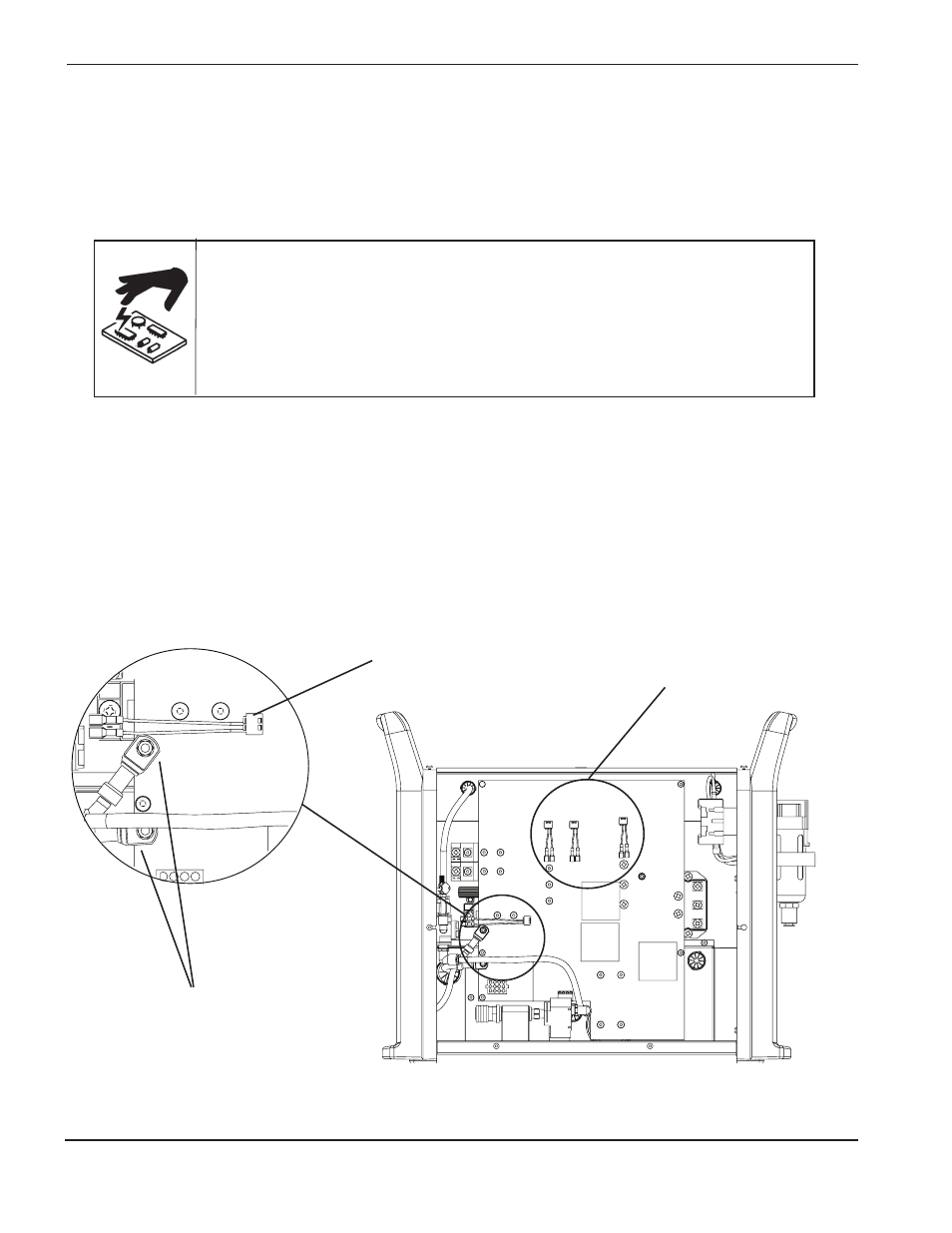

Pilotlichtbogen-
Gateantrieb (J12)
Werkstückkabel- und
Erdungskabel-Befestigungen
IGBT-Gateantriebe
(J6, J7 und J8)
