WARTUNG
powermax1250
Wartungshandbuch
3-33

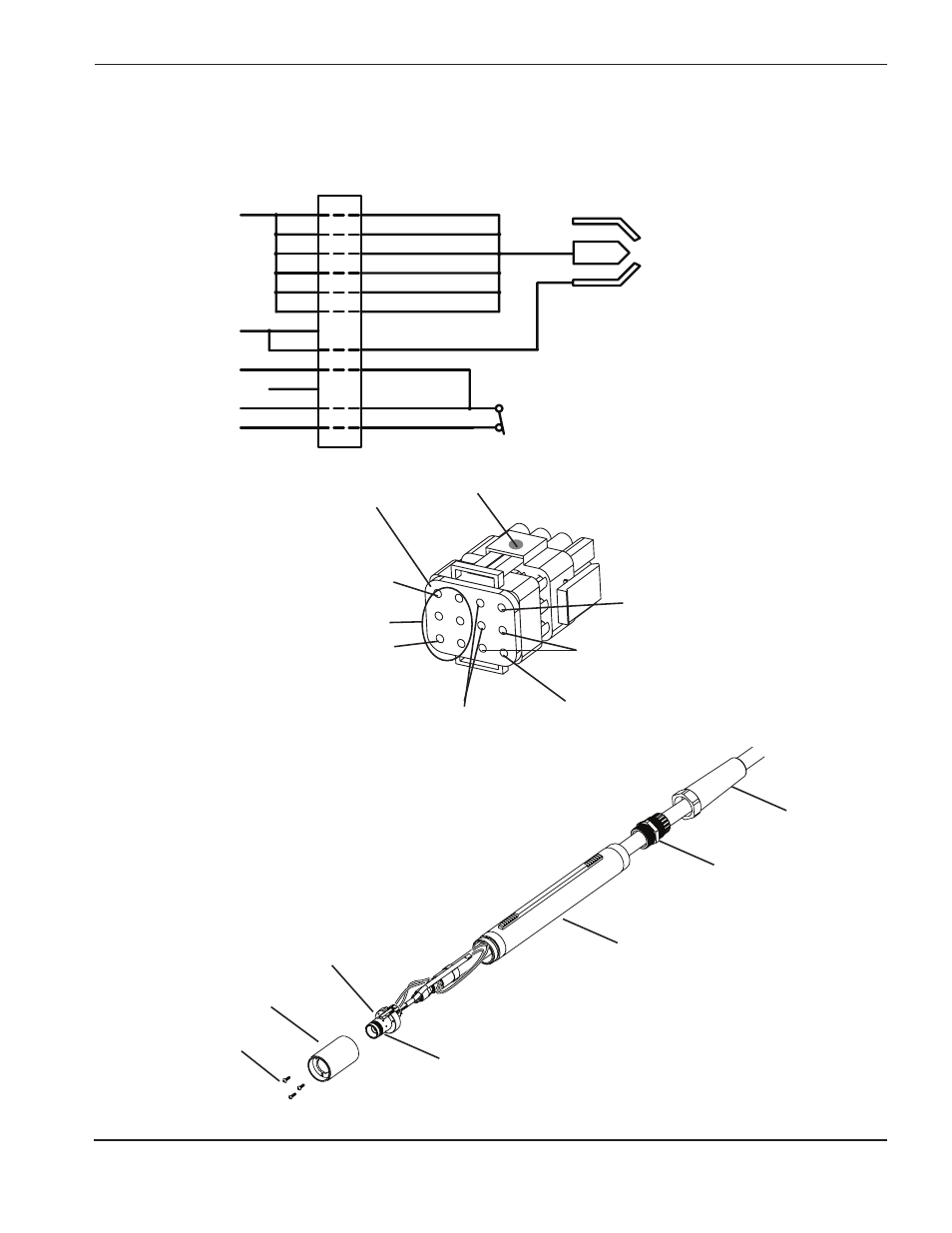

T80M-Maschinenbrenner: Anschlussstift- Belegungsschaltpläne
und Zusammenbau
Blaue Gummidichtung
Weiße Drähte (Elektroden-Kontaktstift)
Roter Punkt
Stift 1
Stift 10 – unbenutzt
Orangefarbener Draht (Brennerkappensensor)
Stift 12 blauer Draht (Brennerkappensensor)
Stift 3
Roter Drahte (Düse)
Schrauben (3)
Montagemuffe
Brennerkörper
O-ring
Positioniermuffe
Zugentlastungsriegel
Zugentlastung
J18
1
2
3
4
5
6
7
8
9
10
11
12
Weiß
Weiß
Rot
Orange
Düse
Élektrode
Kappe
Blau
