Hypertherm Powermax1250 Rev.4 - Handbuch (Seite 48)

4
WARTUNG
3-26
powermax1250
Wartungshandbuch

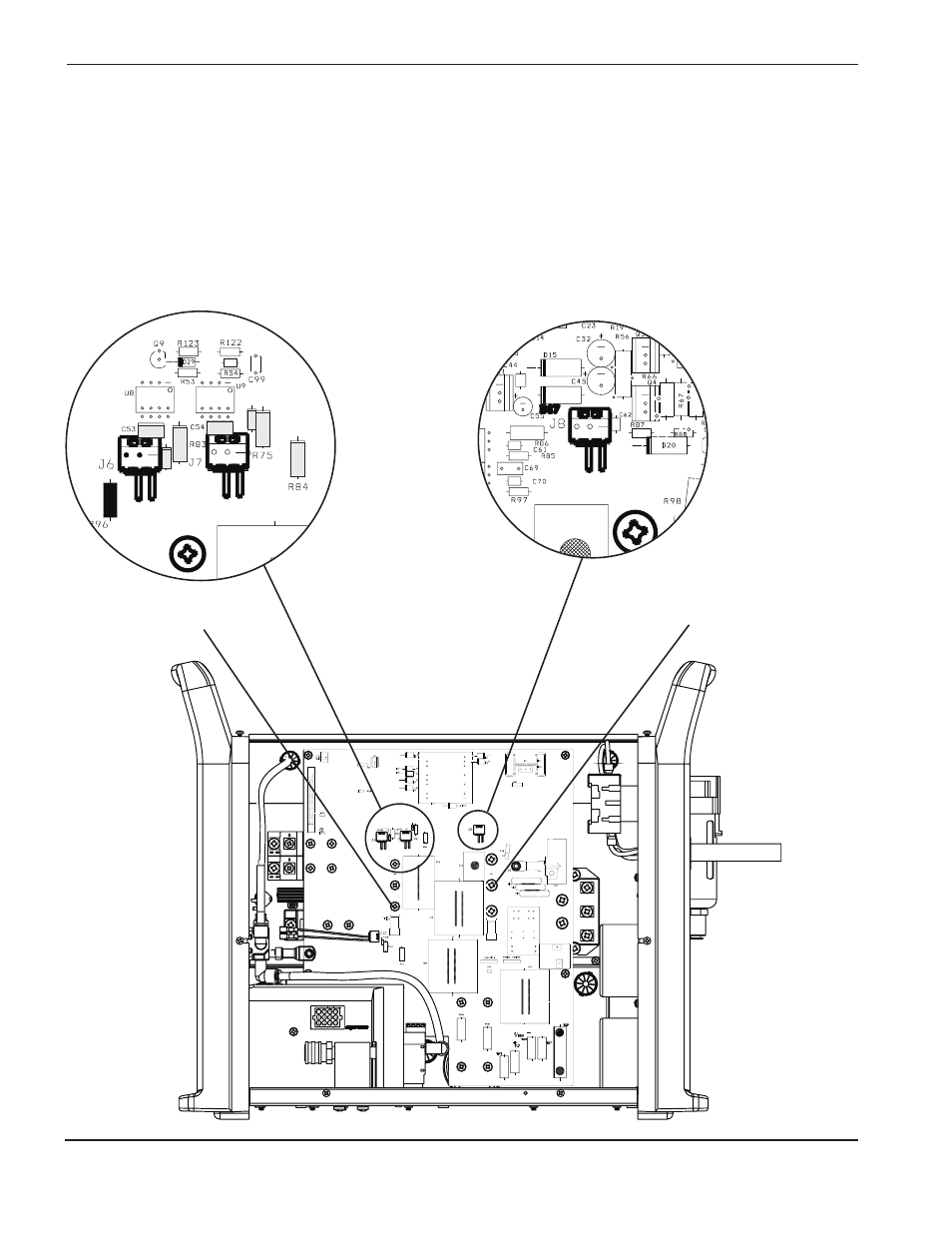

Test 5 – Inverter-IGBT (Q6) und PFC-IGBT (Q7)
• Widerstand des Gateantriebs-Schaltkreises überprüfen.
• Wenn die Werte nicht ±25 % der unten gezeigten Werten entsprechen, Strombaukarte (PCB2) und
entsprechenden IGBT austauschen.
• Wenn die Werte korrekt sind, sind beide IGBTs mit einem IGBT-Tester zu überprüfen. Besteht einer der
IGBTs nicht, Strombaukarte (PCB2) und das IGBT, das nicht bestanden hat, austauschen.
Inverter
R82 = 994Ω
R83 = 6,1Ω
R65 = 995Ω
R75 = 6,1Ω
R84 = 10.4Ω
R96 = 0,4Ω
Leistungsfaktorkorrektur
R87 = 994Ω
R56 = 4,1Ω
R98 = 1Ω
C100
Inverter-IGBT (Q6)
PFC-IGBT (Q7)
o o o o
R65
R82
