o Störquellen im Erfassungsbereich vermeiden. Störquellen z. B. Heizungen, Lüftung,
Klimaanlagen oder abkühlende Leuchtmittel können zu ungewollten Schaltungen führen.
o Gehrichtung berücksichtigen.
o Montagehöhe festlegen.
Anschlusskasten montieren

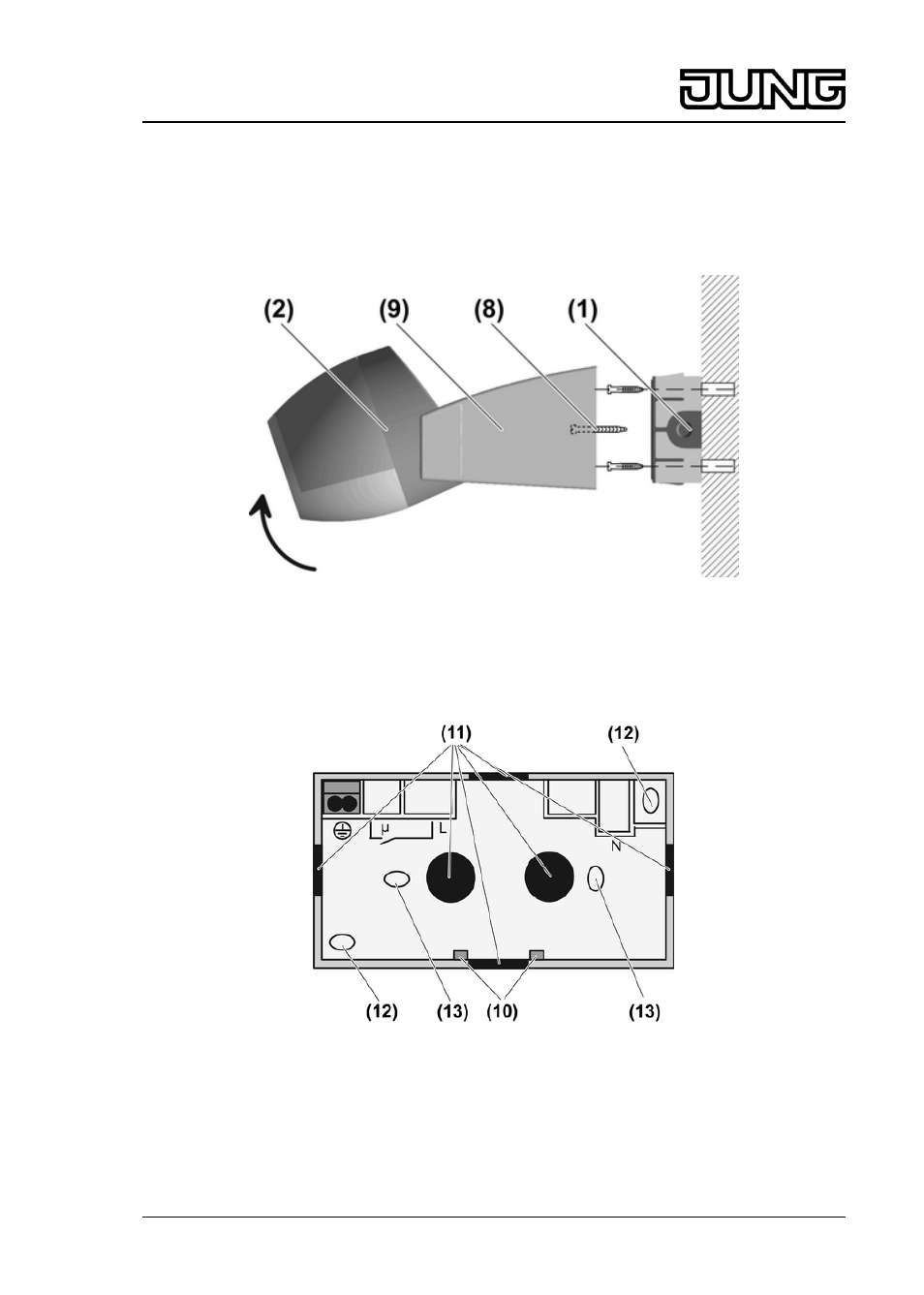

Bild 13: Befestigung von Bewegungsmelder und Anschlusskasten
o Sensorkopf nach oben drehen (Bild 13).
o Zentrale Befestigungsschraube (8) lösen und das Geräteoberteil (9) vom Anschlusskasten
abziehen.
Bild 14: Öffnungen Anschlusskasten
o Kondenswasserlöcher (10) ausbrechen (Bild 14).
Ausnahme: Montage in staubigen Räumen.
Der Anschlusskasten hat 6 Leitungseinführungen (11), die mit einer eingespritzten Gummitülle
versehen sind. Die Versorgungs- und Lastleitung können separat ins Gehäuse geführt werden.
o Zur Leitungseinführung Gummitülle (11) durchstoßen und Leitung in den Anschlussraum
führen.
