Automatikbetrieb

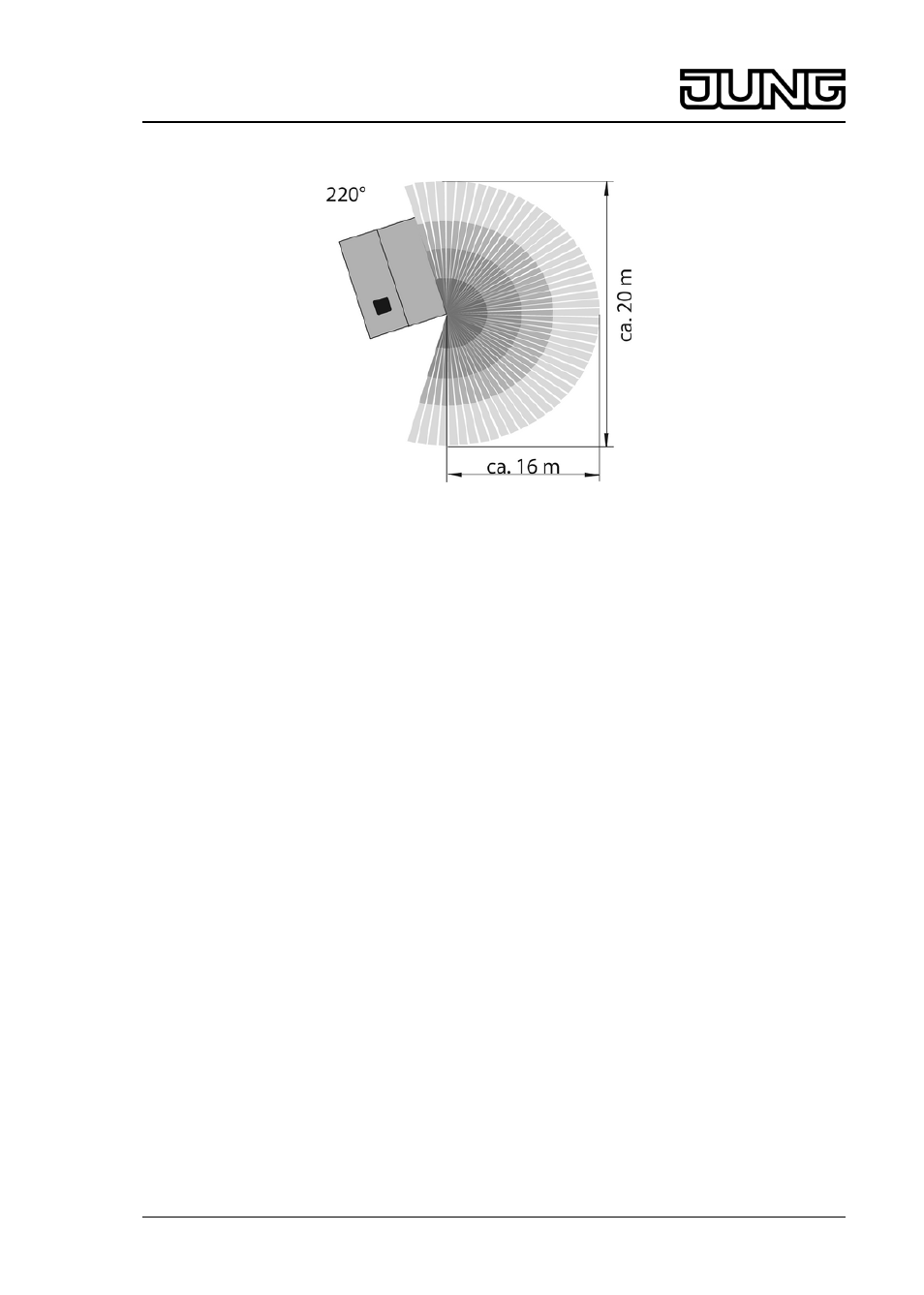

Bild 3: Erfassungsbereich Bewegungsmelder
Der Bewegungsmelder erfasst Wärmebewegungen von Personen, Tieren oder Gegenständen.
-
Das Licht wird eingeschaltet, wenn der überwachte Erfassungsbereich betreten wird und
die eingestellte Helligkeitsschwelle unterschritten ist.
- Das Licht wird ausgeschaltet, wenn im Erfassungsbereich keine Bewegung mehr erfasst
wird und die Nachlaufzeit abgelaufen ist.
Zur Vermeidung von Lichtschaukeln durch ein abkühlendes Leuchtmittel wertet der
Bewegungsmelder nach dem Ausschalten für ca. 2 Sekunden keine Signale aus.
Bei einem Anstieg der Umgebungshelligkeit schaltet der Bewegungsmelder die
Bewegungserkennung erst ab, wenn der eingestellte Helligkeitswert für 10 Minuten
überschritten wurde. Damit werden Manipulationsversuche ausgeschlossen, z. B. ein
Anleuchten mit einer Taschenlampe, um den Bewegungsmelder am Einschalten zu hindern.
Beim Absinken der Umgebungshelligkeit wird die Bewegungserkennung erst dann ausgewertet,
wenn die eingestellte Helligkeitsschwelle für 2 Minuten unterschritten wurde.
4 Bedienung
Hinweise zum Einstellen der Betriebsarten
Über einen Installationstaster, Öffner kann die Betriebsart gewechselt werden. Der
Installationstaster muss je nach gewünschter Betriebsart 1 bis 4 mal für ca. 0,5 bis 1,5
Sekunden betätigt werden. Die Pause zwischen zwei Betätigungen darf nicht mehr als 2
Sekunden betragen. Wird der Installationstaster häufiger als viermal betätigt, wird der
Automatikbetrieb aktiv.
Hinter den Einstellern time, lux und sens. (Bild 2) befinden sich drei farbige LED. Diese LED
signalisieren die ausgewählte Betriebsart.
Betriebsart: Licht für die Nachlaufzeit einschalten, Automatikbetrieb
o Installationstaster 1 x betätigen.
Der Bewegungsmelder schaltet helligkeitsunabhängig ein. Jede erfasste Bewegung startet
die Nachlaufzeit neu. Der Bewegungsmelder befindet sich im Automatikbetrieb.
Bei ausgeschalteter Last leuchtet die gelbe LED, wenn eine Bewegung erfasst wird. Bei
eingeschalteter Last leuchtet die gelbe LED dauerhaft.
Betriebsart: Licht für 4 Stunden einschalten
o Installationstaster 2 x betätigen.
Licht schaltet für 4 Stunden ein.
