Beispiele für ausgeblendete Segmente
Die folgenden Beispiele zeigen die Möglichkeit einzelne Segmente des Erfassungsbereiches
auszublenden.
Beispiel 1: Links ausblenden

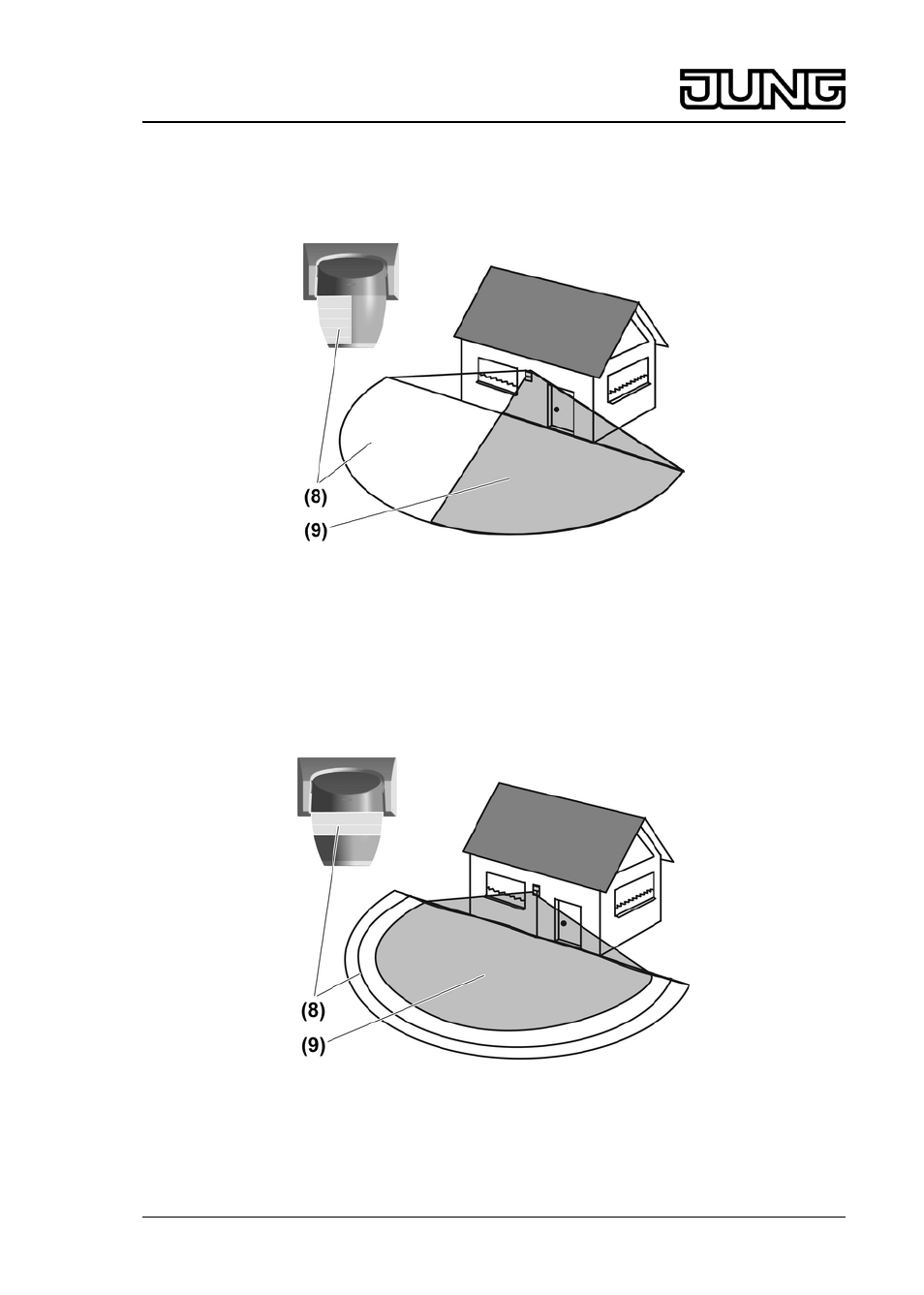

Bild 8: Linken Erfassungsbereich ausblenden
(8) Ausgeblendeter Bereich
(9) Überwachter Bereich
o Die fünf linken Blendenelelmente auf die linke Seite des Sensorfensters kleben (Bild 8).
i Bedingt durch den komplexen Aufbau des Bewegungsmelders ist nicht in allen Fällen eine
scharfe Abgrenzung des ausgeblendeten Bereiches gegeben.
Beispiel 2: Fernbereich ausblenden
Bild 9: Fernbereich ausblenden
o Die beiden oberen Blendensegmente für links und rechts auf das Sensorfenster kleben
(Bild 9).
Beispiel 3: Unterkriechschutz ausblenden
