i Gummitülle nicht mit einem Messer bearbeiten, so dass die Dichtung einreißt. Der
Leitungsmantel muss stramm von der Gummitülle umschlossen sein, damit kein Wasser in
das Gerät eindringen kann.
o Anschlusskasten mit zwei Schrauben so am Montageort befestigen, dass die
Kondenswasserlöcher unten liegen. Zur Montage auf einer 60 mm Gerätedose die
mittleren Schraubenlöcher (13) nutzen, ansonsten die äußeren Schraubenlöcher (12)
nutzen (Bild 14).
Bewegungsmelder anschließen und montieren

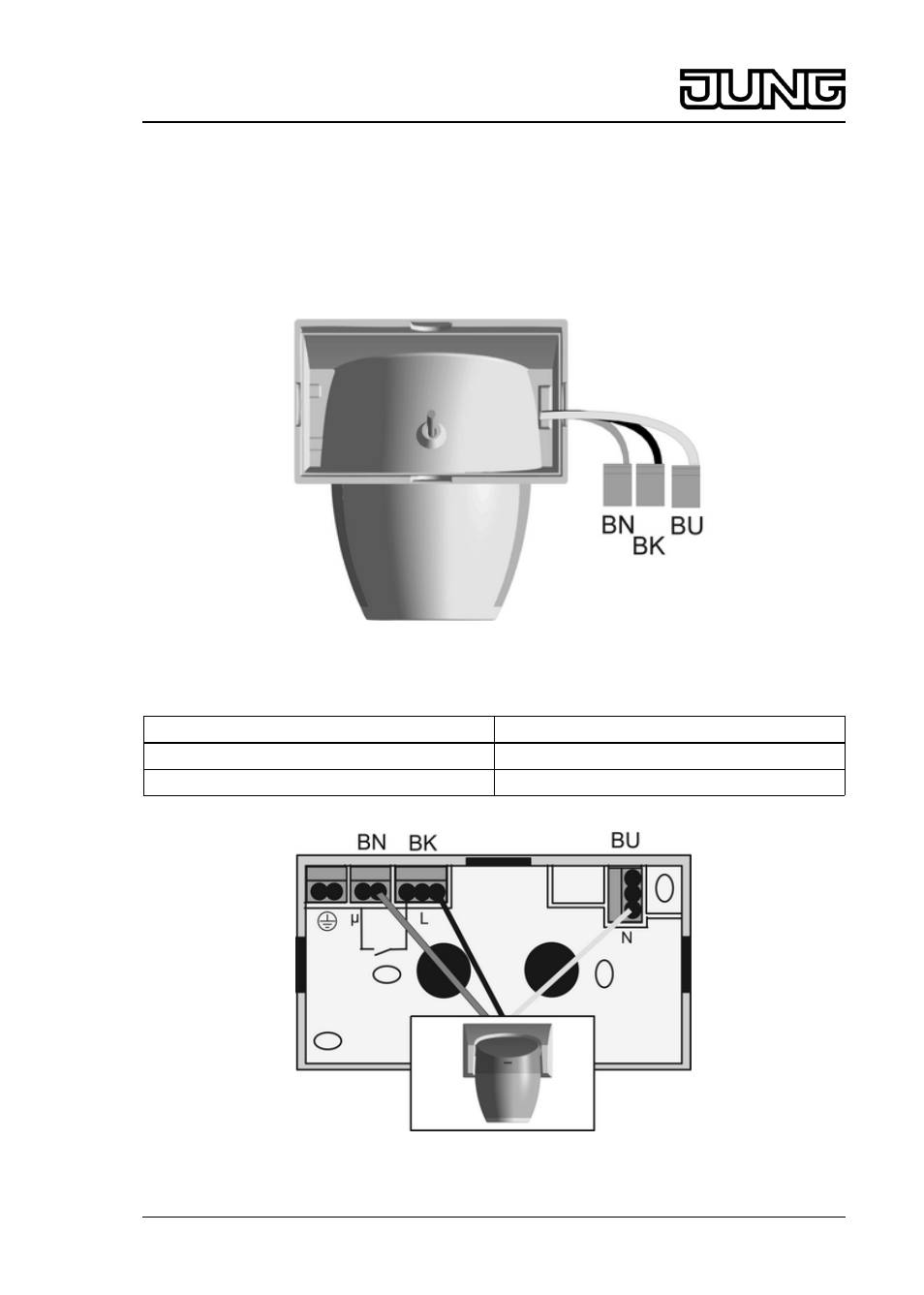

Bild 15: Anschlussklemmen
Die Anschlussleitungen sind mit Steckklemmen vorkonfektioniert.
braun, BN
µ, Relais, Lampenleitung
schwarz, BK
L, Außenleiter
blau, BU
N, Neutralleiter
Bild 16: Halterungen der Steckklemmen
