JUNG W220WW Benutzerhandbuch
Seite 9

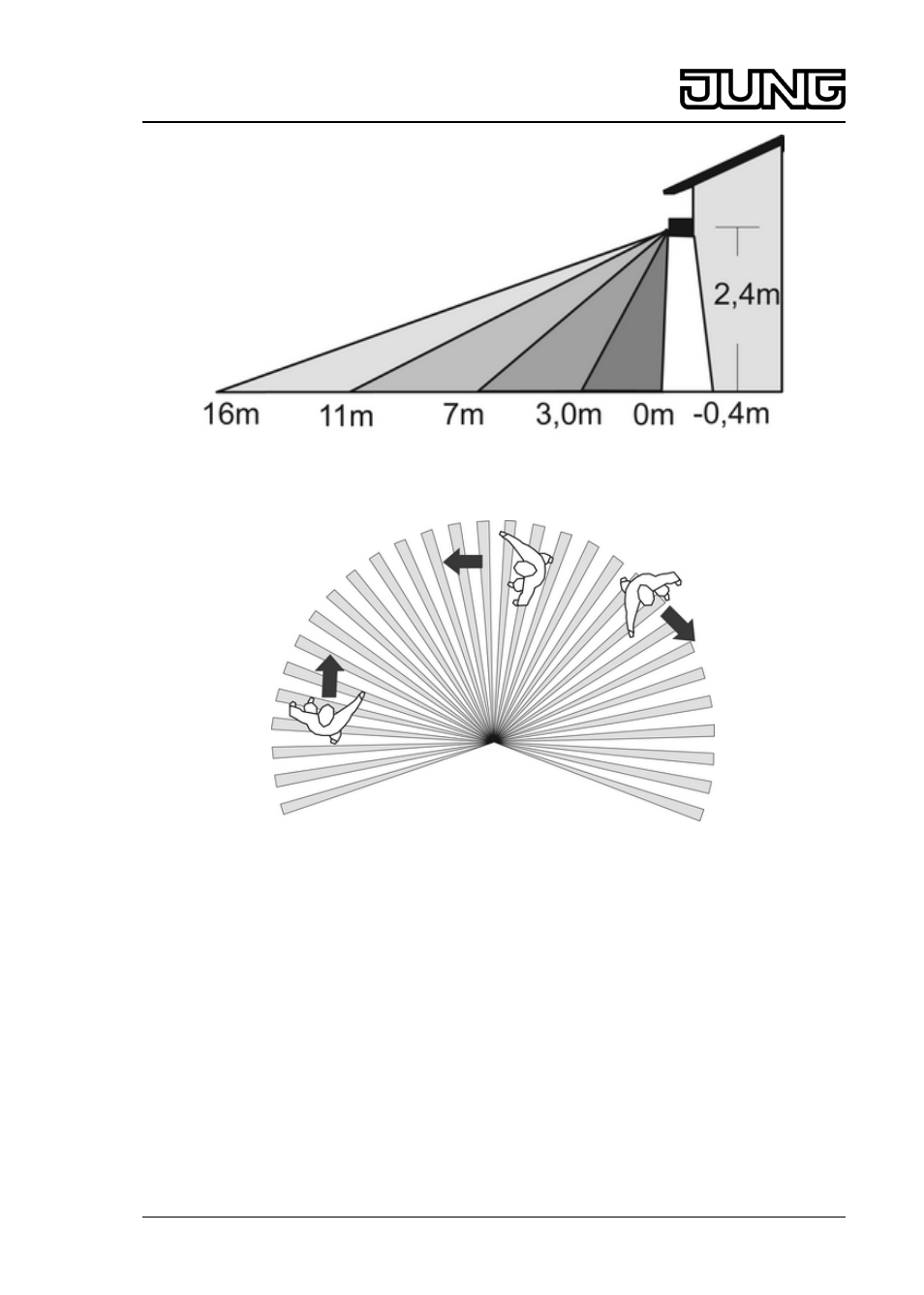

Bild 11: Empfohlene Montagehöhe
Bild 12: Empfohlene Montage seitlich zur Gehrichtung
Montageort auswählen
Die optimale Reichweite des Bewegungsmelders wird bei einer Montagehöhe von 2,40 m
(Bild 11) seitlich zur Gehrichtung (Bild 12) erzielt.
Die Reichweite verringert sich bei:
- Vom Bewegungsmelder ansteigendem Gelände
- Geneigtem Sensorkopf
- Niedriger Temperaturdifferenz
- Montagehöhe niedriger als 2,4 m
- Witterungseinflüsse, z. B. Regen oder Schnee
Die Reichweite vergrößert sich bei:
- Vom Bewegungsmelder abfallendem Gelände
- Nach oben gerichtetem Sensorkopf
- Hoher Temperaturdifferenz
- Montagehöhe größer als 2,4 m
o Vibrationsfreien Montageort wählen, Vibrationen können zu ungewollten Schaltungen
führen.
9/15
32536423
J:0082536423
26.07.2010
Automatik-Wächter 220
