o Steckklemmen zur Fixierung in die Halterungen des Anschlusskastens einstecken
(Bild 16).

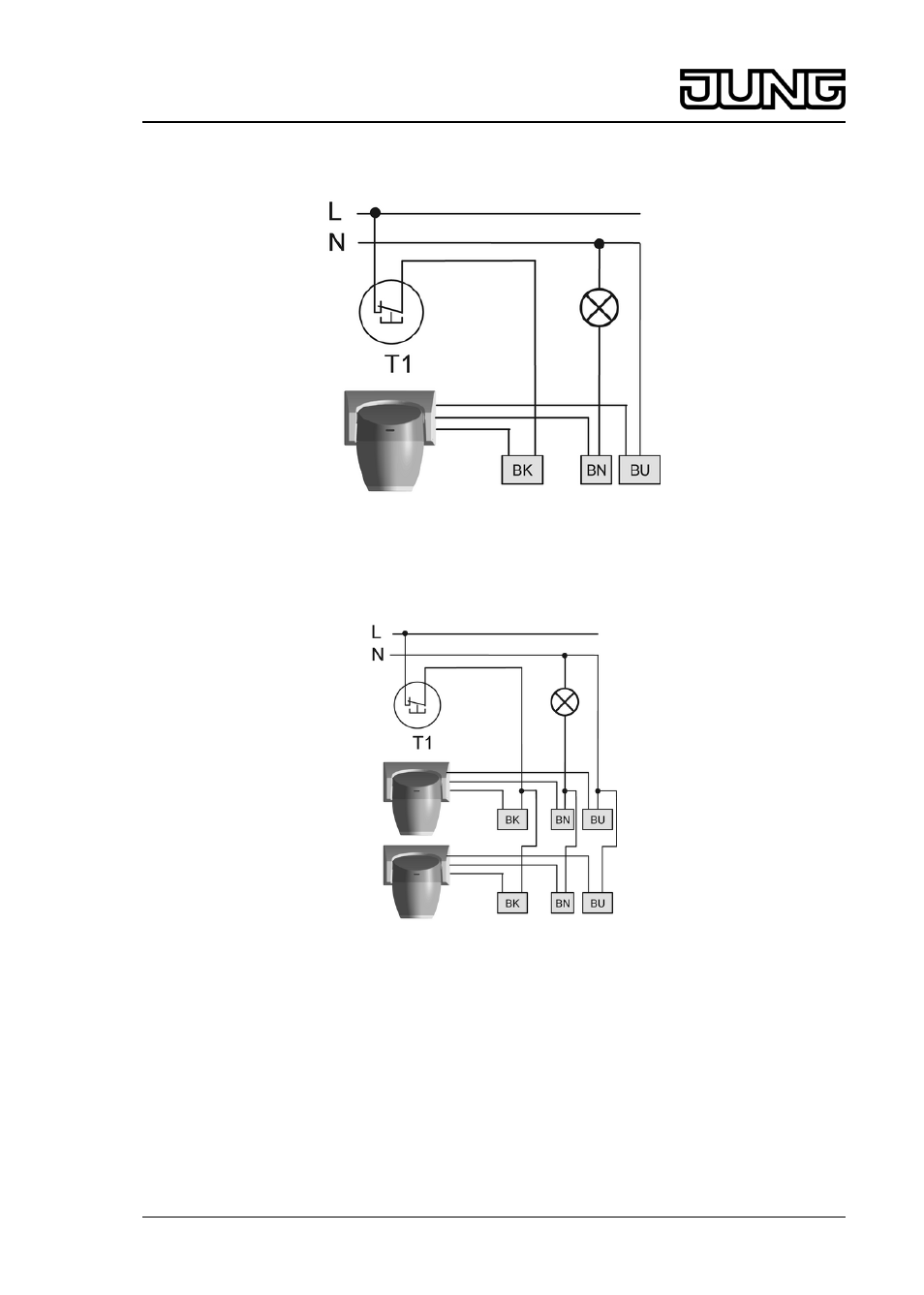

Bild 17: Anschlussplan Bewegungsmelder
o Bewegungsmelder und optionalen Installationstaster T1, Öffner zur Betriebsartenwahl nach
Anschlussplan (Bild 17) anschließen.
Bild 18: Anschlussplan Bewegungsmelder parallel
o Bei Bedarf weitere Bewegungsmelder nach Anschlussplan (Bild 18) parallel anschließen.
Die parallel geschalteten Bewegungsmelder erkennen eingeschaltete Beleuchtung auf der
Lastleitung und schalten ebenfalls ein. Der Bewegungsmelder mit der längsten Nachlaufzeit
bestimmt die Einschaltdauer.
i Alle parallel geschalteten Bewegungsmelder müssen am gleichen Außenleiter betrieben
werden.
i Durch Parallelschalten erhöht sich weder die maximale Anschlussleistung, noch die
Gesamtlänge der Lastleitung.
o Gehäuseoberteil (9) auf Anschlusskasten aufsetzen (Bild 13), dabei zentrale
Befestigungsschraube (8) zurückziehen und darauf achten, dass der Bewegungsmelder
nicht verkantet.
