Wartung
Vivo! Touch Bedienungsanleitung 113

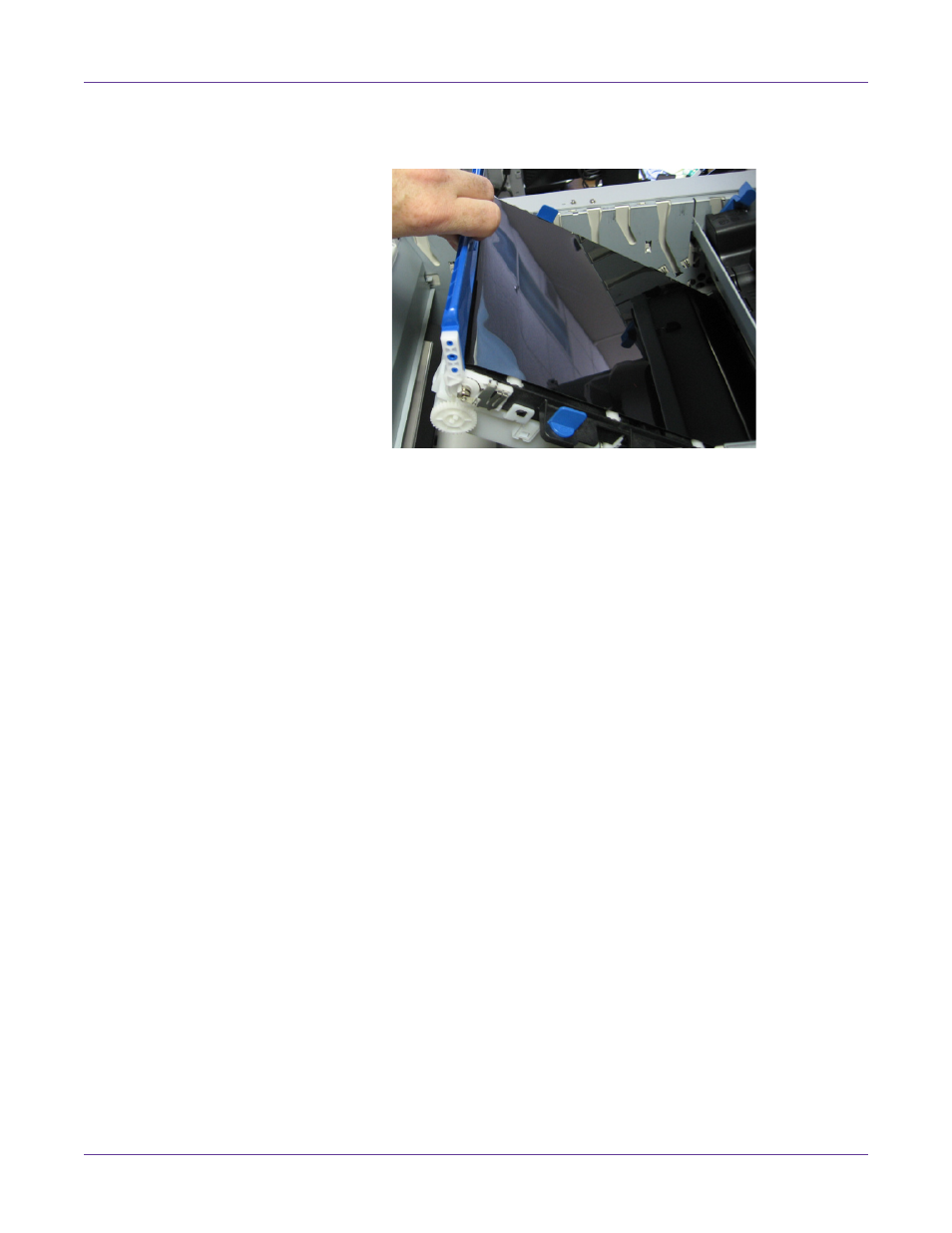

Griffbalken am Übergabeband nach oben und nehmen Sie das Band aus dem
Drucker heraus.
Achten Sie beim Herausnehmen des Bildübergabebands darauf, wie das
Antriebsrad in das entsprechende Zahnrad in der hinteren linken Ecke des
Druckers eingreift. Dies erleichtert Ihnen das spätere Wiedereinsetzen des Bands.
6 Benutzen Sie bitte ein leicht mit Alkohol getränktes Tuch, um die
Kleberrückstände vom Bildübergabeband zu entfernen. Nachdem Sie das Band
gereinigt haben, lassen Sie den Alkohol vollständig trocknen.
Bewegen Sie das Band erst nach dem Trocknen des Alkohols weiter. Vermeiden
Sie außerdem jeglichen Kontakt des Alkohols mit dem Abstreifer.
7 Setzen Sie das Bildübergabeband so in den Drucker ein, dass sich der blaue
Griffbalken an der Vorderseite des Druckers und das Antriebsrad an dessen
Rückseite befindet. Bringen Sie das Antriebsrad mit dem in der hinteren linken
Ecke des Druckers befindlichen Zahnrad in Eingriff. Senken Sie das Band in den
Drucker ab.
Drehen Sie die beiden blauen Bandfixierungen im Uhrzeigersinn. Hierdurch wird
das Band im Druckergehäuse verriegelt.
8 Setzen Sie die vier Bildtrommeln zusammen mit ihren Tonerkartuschen in der
richtigen Reihenfolge in den Drucker ein: zyan (an der Materialausgabe), magenta,
gelb und schwarz (an der Materialzuführung).
Anm.: Neben den Trommel-/Kartuschenschächten befinden sich farbige Schilder. Diese
Schilder zeigen den richtigen Schacht für die einzelnen Farben an.
9 Schließen Sie die obere Abdeckung des Vivo! Touch.
Entfernen von Kleberrückständen vom Fuser
1 Schalten Sie den Drucker aus und warten Sie, bis die LED neben dem Touchscreen
gelb leuchtet. Ziehen Sie dann das Netzkabel aus der Steckdose.
2
Öffnen Sie die obere Abdeckung des Vivo! Touch.
