Wartung
Vivo! Touch Bedienungsanleitung 121
7 Montieren Sie den QuickVac gemäß der mitgelieferten Benutzerdokumentation
und schalten Sie den QuickVac ein.

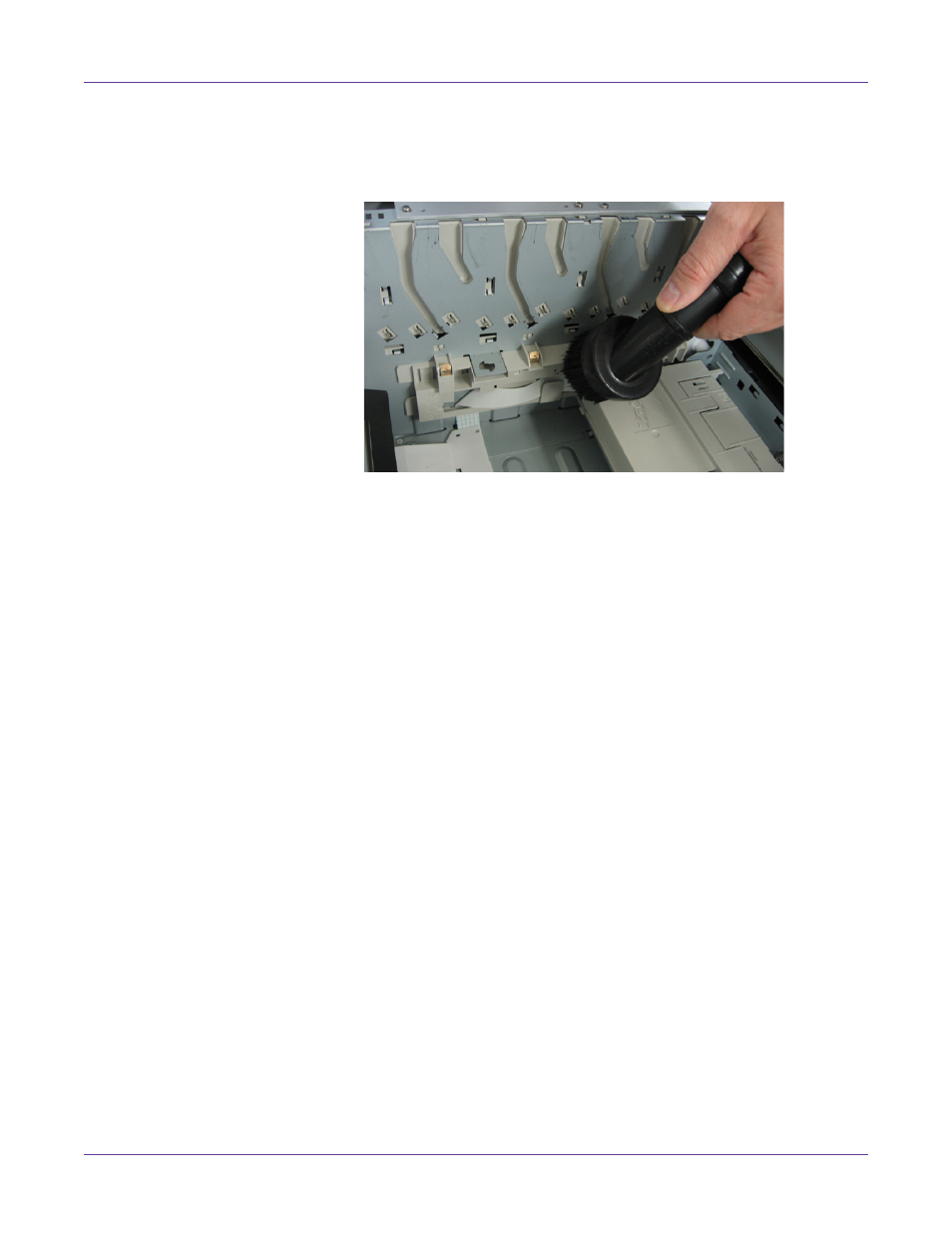

8 Saugen Sie vorsichtig das Gehäuseinnere des Druckers.
Anm.: Bitte gehen Sie beim Aussaugen sehr vorsichtig vor, da sich im Inneren des
Druckers empfindliche mechanische Teile befinden.
9 Fassen Sie den Fuser an dessen Griff an und vergewissern Sie sich, dass er korrekt
ausgerichtet ist. Die blauen Sicherungshebel sollten völlig aufrecht stehen und die
beiden Positionierzapfen sollten zu Ihnen weisen.
Senken Sie den Fuser in den Drucker ab und setzen Sie dabei die beiden Zapfen in
die entsprechenden Schlitze der Metalltrennwand ein, die den Fuserbereich von
den Bildtrommeln trennt.
Drücken Sie die beiden blauen Sicherungshebel zur Rückseite des Druckers, um
den Fuser zu verriegeln.
10 Setzen Sie das Bildübergabeband so in den Drucker ein, dass sich der blaue
Griffbalken an der Vorderseite des Druckers und das Antriebsrad an dessen
Rückseite befindet. Bringen Sie das Antriebsrad mit dem in der hinteren linken
Ecke des Druckers befindlichen Zahnrad in Eingriff. Senken Sie das Band in den
Drucker ab.
Drehen Sie die beiden blauen Bandfixierungen im Uhrzeigersinn. Hierdurch wird
das Band im Druckergehäuse verriegelt.
11 Setzen Sie die vier Bildtrommeln zusammen mit ihren Tonerkartuschen in der
richtigen Reihenfolge in den Drucker ein: zyan (an der Materialausgabe), magenta,
gelb und schwarz (an der Materialzuführung).
Anm.: Neben den Trommel-/Kartuschenschächten befinden sich farbige Schilder. Diese
Schilder zeigen den richtigen Schacht für die einzelnen Farben an.
12 Schließen Sie die obere Abdeckung des Vivo! Touch.
