Wartung
Vivo! Touch Bedienungsanleitung
125
4

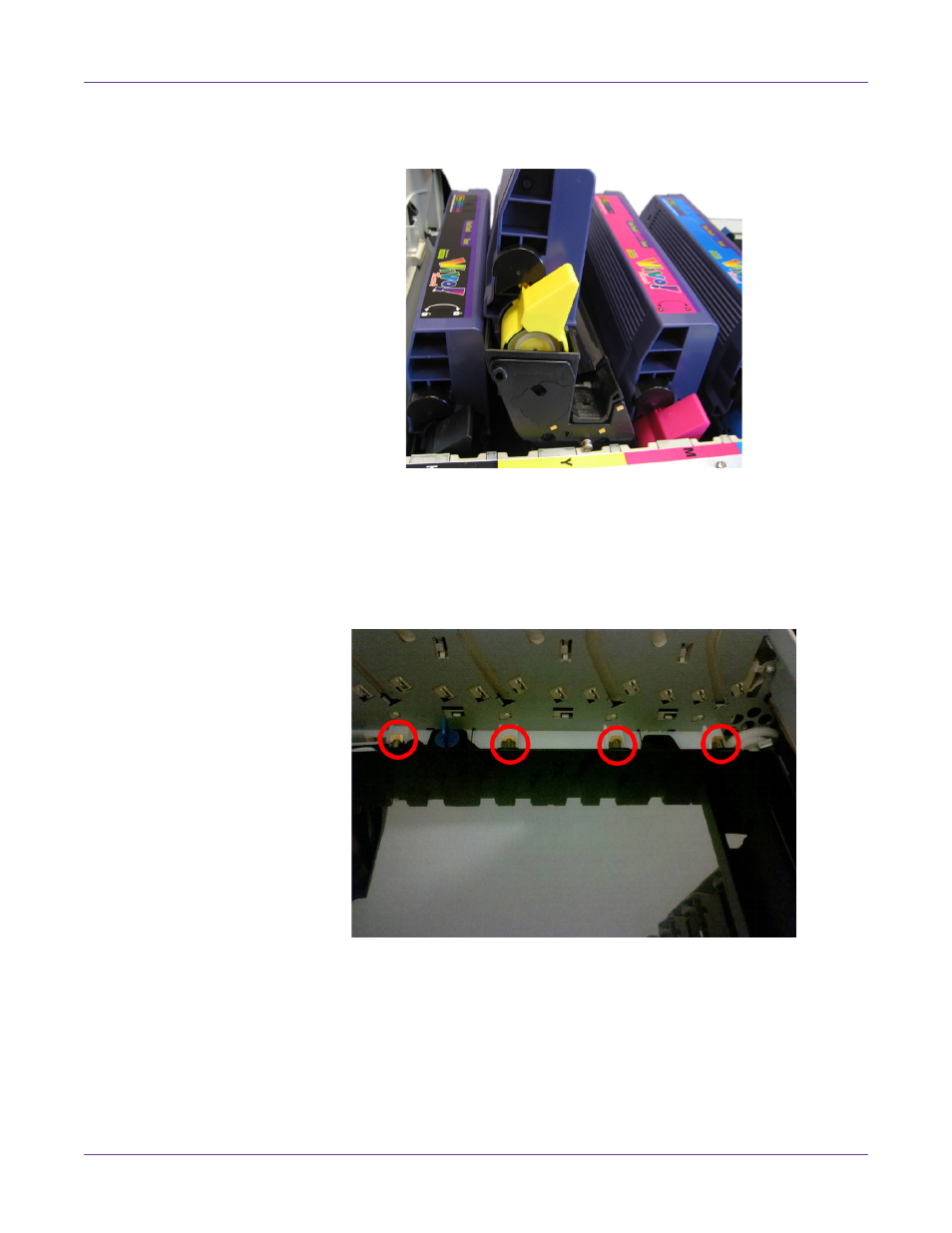

Fassen Sie die Bildtrommel oben in der Mitte an und heben Sie die Trommel
zusammen mit der Tonerkartusche aus dem Drucker heraus.
Legen Sie die Bildtrommeleinheit auf ein Blatt Papier, um eine Verschmutzung der
Unterlage durch den Toner zu vermeiden. Lagern Sie die Einheit in einem gegen
Lichteinfall geschützten Bereich. Wiederholen Sie diesen Vorgang mit den übrigen
Bildtrommeln.
5
Benutzen Sie bitte ein leicht mit Alkohol getränktes Tuch, um die Kontakte zu
reinigen.
6
Setzen Sie die vier Bildtrommeln zusammen mit ihren Tonerkartuschen in der
richtigen Reihenfolge in den Drucker ein: zyan (an der Materialausgabe), magenta,
gelb und schwarz (an der Materialzuführung).
Anm.: Neben den Trommel-/Kartuschenschächten befinden sich farbige Schilder. Diese
Schilder zeigen den richtigen Schacht für die einzelnen Farben an.
7
Schließen Sie die obere Abdeckung des Vivo! Touch.
