Wartung
128
Vivo! Touch Bedienungsanleitung
6

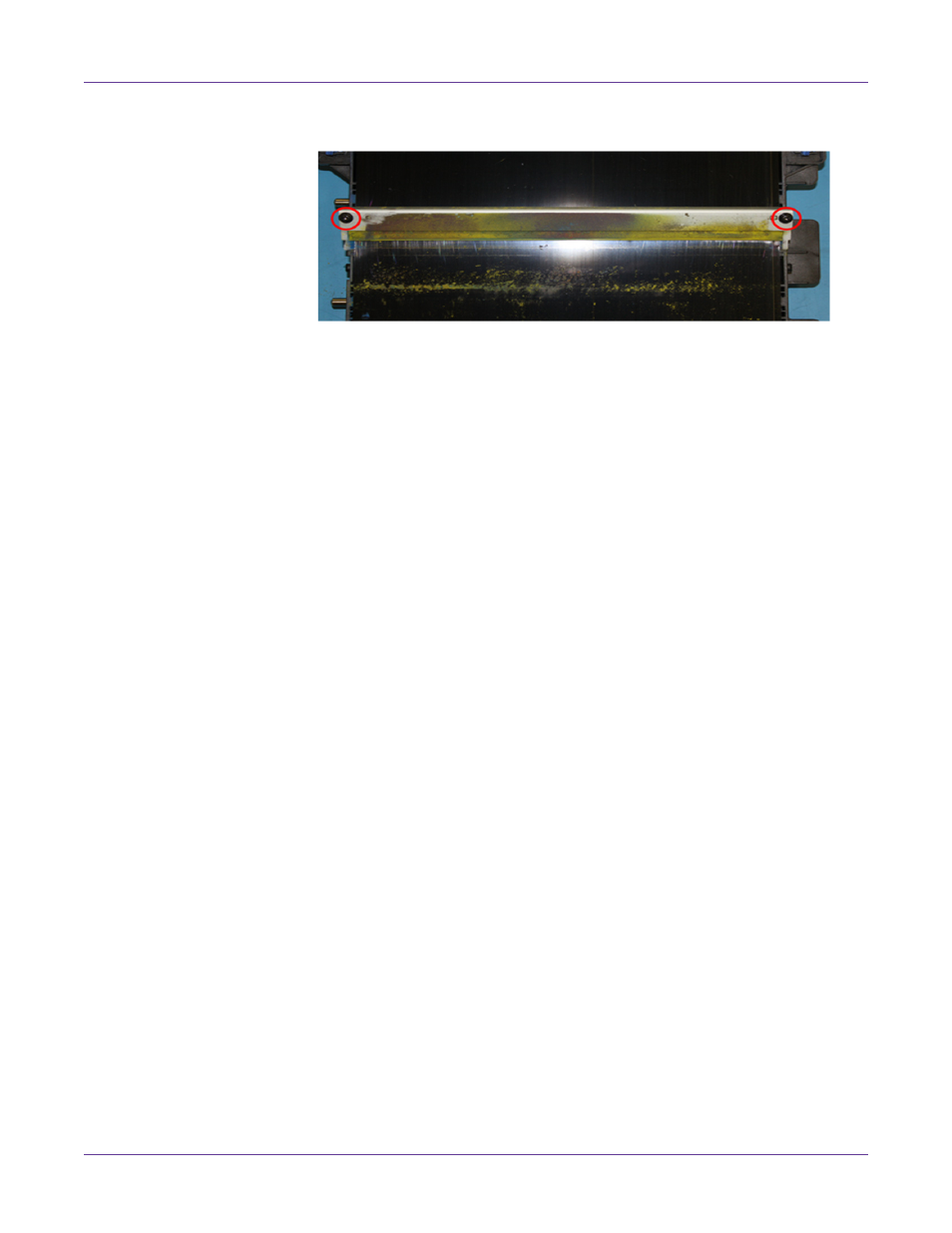

Drehen Sie die beiden Schrauben heraus, mit denen der Abstreifer befestigt ist.
7
Reinigen Sie die Kante des Abstreifers mit einem fusselfreien Tuch und/oder
Isopropylalkohol. Falls Kleberrückstände vorhanden sind, können Sie diese mit
einem für Kunststoff- und Metallflächen geeigneten Lösemittel entfernen. Wenn
Sie ein Lösemittel benutzen, entfernen Sie dessen Rückstände bitte vollständig mit
Isopropylalkohol.
8
Setzen Sie den Abstreifer und den Tonersammelbehälter wieder ein. Der Halter
des Abstreifers verfügt über zwei Stifte, die zum Ausrichten des Abstreifers
dienen. Vergewissern Sie sich, dass der Abstreifer korrekt ausgerichtet ist, bevor
Sie ihn befestigen.
9
Reinigen Sie die Oberfläche des Bildübergabebands.
10
Setzen Sie das Bildübergabeband so in den Drucker ein, dass sich der blaue
Griffbalken an der Vorderseite des Druckers und das Antriebsrad an dessen
Rückseite befindet. Bringen Sie das Antriebsrad mit dem in der hinteren linken
Ecke des Druckers befindlichen Zahnrad in Eingriff. Senken Sie das Band in den
Drucker ab.
Drehen Sie die beiden blauen Bandfixierungen im Uhrzeigersinn. Hierdurch wird
das Band im Druckergehäuse verriegelt.
11
Setzen Sie die vier Bildtrommeln zusammen mit ihren Tonerkartuschen in der
richtigen Reihenfolge in den Drucker ein: zyan (an der Materialausgabe), magenta,
gelb und schwarz (an der Materialzuführung).
Anm.: Neben den Trommel-/Kartuschenschächten befinden sich farbige Schilder. Diese
Schilder zeigen den richtigen Schacht für die einzelnen Farben an.
12
Schließen Sie die obere Abdeckung des Vivo! Touch.
