Austausch von Toner und Verschleißteilen
Vivo! Touch Bedienungsanleitung 137

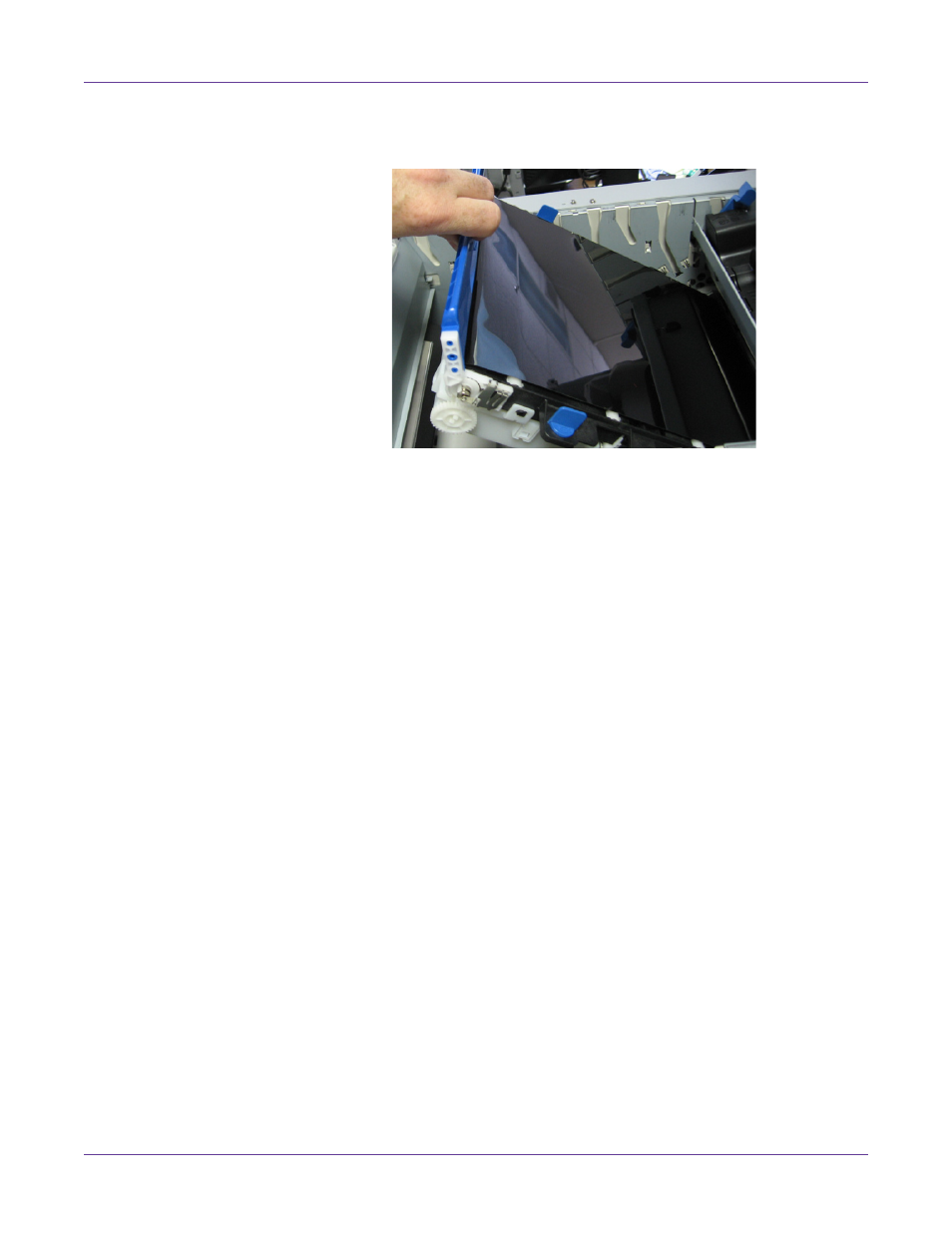

Griffbalken am Übergabeband nach oben und nehmen Sie das Band aus dem
Drucker heraus.
Achten Sie beim Herausnehmen des Bildübergabebands darauf, wie das
Antriebsrad in das entsprechende Zahnrad in der hinteren linken Ecke des
Druckers eingreift. Dies erleichtert Ihnen das spätere Wiedereinsetzen des Bands.
6 Nehmen Sie das neue Bildübergabeband aus der Verpackung.
7 Setzen Sie das Bildübergabeband so in den Drucker ein, dass sich der blaue
Griffbalken an der Vorderseite des Druckers und das Antriebsrad an dessen
Rückseite befindet. Bringen Sie das Antriebsrad mit dem in der hinteren linken
Ecke des Druckers befindlichen Zahnrad in Eingriff. Senken Sie das Band in den
Drucker ab.
Drehen Sie die beiden blauen Bandfixierungen im Uhrzeigersinn. Hierdurch wird
das Band im Druckergehäuse verriegelt.
8 Setzen Sie die vier Bildtrommeln zusammen mit ihren Tonerkartuschen in der
richtigen Reihenfolge in den Drucker ein: zyan (an der Materialausgabe), magenta,
gelb und schwarz (an der Materialzuführung).
Anm.: Neben den Trommel-/Kartuschenschächten befinden sich farbige Schilder. Diese
Schilder zeigen den richtigen Schacht für die einzelnen Farben an.
9 Schließen Sie die obere Abdeckung des Vivo! Touch.
Wechseln des Fusers
Ein Wechsel des Fusers kann erforderlich werden, wenn er durch überschüssigen
Toner oder eingeklemmtes Etikettenmaterial beschädigt wurde.
1 Öffnen Sie die obere Abdeckung des Vivo! Touch.
Wenn Sie die Abdeckung offen lassen, sind die Bildtrommeln dem Lichteinfall
ausgesetzt. Bildtrommeln sind lichtempfindlich. Setzen Sie die Bildtrommeln
niemals länger als fünf Minuten der Lichteinstrahlung aus und vermeiden Sie in
jedem Fall eine direkte Sonneneinstrahlung auf die Bildtrommeln.Bitte nehmen
